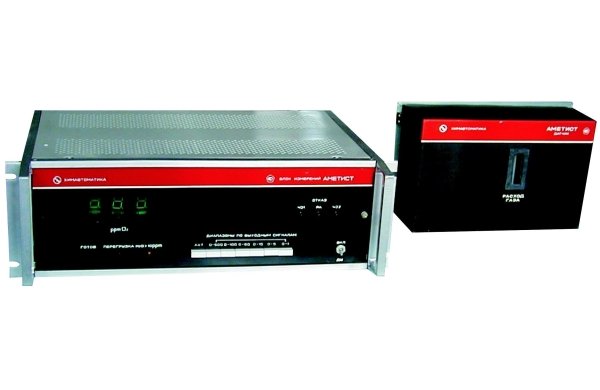

Предназначен для измерений объёмной доли кислорода в водороде, азото-водородных смесях, смесях водорода с инертными газами и представляет собой цифровой стационарный прибор непрерывного действия.
Принцип действия газоанализатора основан на взаимодействии в реакторе микропримеси кислорода с водородом и поглощении образующейся в реакторе воды сорбентом кулонометрического чувствительного элементас одновременным электролитическим разложением её на кислород и водород.
Датчик газоанализатора выполнени во взрывозащищённом исполнении с категорией взрывозащиты 1ЕхdIICT1 и может устанавливаться во взрывоопасных зонах класса В-1а. Блок измерений предназначен для эксплуатации во взрывобезопасных помещениях.
Газоанализатор используется в технологических процессах металлургической, химической, электронной промышленности, где необходим водород особой чистоты.
Принцип действия газоанализатора основан на взаимодействии в реакторе микропримеси кислорода с водородом и поглощении образующейся в реакторе воды сорбентом кулонометрического чувствительного элементас одновременным электролитическим разложением её на кислород и водород.
Датчик газоанализатора выполнени во взрывозащищённом исполнении с категорией взрывозащиты 1ЕхdIICT1 и может устанавливаться во взрывоопасных зонах класса В-1а. Блок измерений предназначен для эксплуатации во взрывобезопасных помещениях.
Газоанализатор используется в технологических процессах металлургической, химической, электронной промышленности, где необходим водород особой чистоты.
ПОКАЗАТЕЛИ КОНКУРЕНТОСПОСОБНОСТИ:
• автоматический выбор области значений измеряемой величины;
• широкий диапазон входного давления анализируемого газа;
• удобная цифровая индикация показаний;
• устройство сигнализации при достижении в анализируемом газе заданной объёмной доли кислорода;
• наличие обзорных диапазонов объёмной доли кислорода 0…1 и 0…500 млн -1;
• простота монтажа и удобство эксплуатации;
• возможность размещения блоков газоанализатора друг от друга на расстоянии до 300 м.
• широкий диапазон входного давления анализируемого газа;
• удобная цифровая индикация показаний;
• устройство сигнализации при достижении в анализируемом газе заданной объёмной доли кислорода;
• наличие обзорных диапазонов объёмной доли кислорода 0…1 и 0…500 млн -1;
• простота монтажа и удобство эксплуатации;
• возможность размещения блоков газоанализатора друг от друга на расстоянии до 300 м.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Диапазоны измерений объёмной доли кислорода |
0…5, 0…10, 0…50, 0…100 млн -1 |
| Основная приведенная погрешность: в диапазонах 0…5 и 0…10 млн -1 в диапазонах 0…50 и 0…100 млн -1 |
±10% ±6% |
| Время установления показаний | 5 мин |
| Унифицированный выходной сигнал для каждого диапазона измерений | 0…5 мА |
| Расход газа через газоанализатор, не более | 500 см3/мин |
| Параметры анализируемого газа: температура давление |
от +5 до +50°С 0,05...40 МПа (0,5…400 кгс/см2) |
| Температура окружающего воздуха | от +5 до +50°С |
| Потребляемая мощность, не более | 30 Вт |
| Габаритные размеры: датчик блок измерений |
160×320×360 мм 160×400×530 мм |
| Масса: датчик блок измерений |
15 кг 15 кг |
| Средняя наработка на отказ, не менее | 20000 ч |
| Средний срок службы, не менее | 8 лет |
Газоанализатор защищён патентом Российской Федерации.
