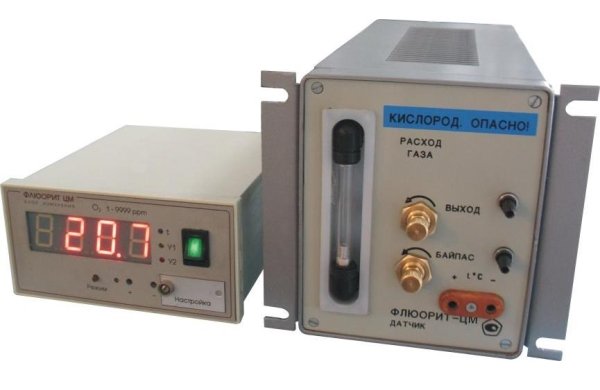

Предназначен для измерений объёмной доли кислорода в инертных газах и азоте и представляет собой цифровой промышленный, стационарный прибор непрерывного действия.
Принцип действия газоанализатора основан на применении потенциометрической твёрдоэлектролитной ячейки.
Сверх широкий диапазон измерений газоанализатора (10-6…100%) позволяет использовать его как при производстве особо чистых инертных газов и азота, так и при контроле технологических процессов в нефтехимической, химической, металлургической отраслях промышленности.
Принцип действия газоанализатора основан на применении потенциометрической твёрдоэлектролитной ячейки.
Сверх широкий диапазон измерений газоанализатора (10-6…100%) позволяет использовать его как при производстве особо чистых инертных газов и азота, так и при контроле технологических процессов в нефтехимической, химической, металлургической отраслях промышленности.
ПОКАЗАТЕЛИ КОНКУРЕНТОСПОСОБНОСТИ:
• широкий диапазон и высокая точность измерения;
• быстродействие;
• высокая надёжность и долговечность;
• возможность реализации альтернативной независимой поверки при отсутствии эталонов;
• простота эксплуатации и ремонта;
• возможность размещения блоков газоанализатора друг от друга на расстоянии до 300 м.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Диапазоны измерений объёмной доли кислорода | от 1×10-6 до 1×10-4 %; от 1×10-5 до 1×10-3 %; от 1×10-4 до 1×10-2 %; от 1×10-3 до 1×10-1 %; от 1×10-2 до 1%; от 0,1 до 10%; от 1 до 100% |
| Основная относительная погрешность: для области измерений от 1×10-6 до 1×10-5 %, не более для области измерений от 1×10-5 до 1×10-3 %, не более для области измерений от 1×10-3 до 100 %, не более |
±10% ±6% ±4% |
| Время установления показаний: для области измерений от 1×10-6 до 1×10-3 % (включительно), не более для области измерений более 1×10-3 до 0,1 % (включительно), не более для области измерений более 0,1 до 100 % (включительно), не более |
10 мин 1,5 мин 0,5 мин |
| Унифицированный выходной сигнал для каждого диапазона измерений | 0…5 мА или 4…20 мА |
| Параметры анализируемого газа: температура в точке отбора давление на входе |
от -10 до +50°С 4…600 кПа |
| Температура окружающего воздуха | +5…+50°С |
| Потребляемая мощность, не более | 120 Вт |
| Габаритные размеры: датчик блок измерений |
165×145×340 мм 250×145×350 мм |
| Масса: датчик блок измерений |
4 кг 4,5 кг |
| Средняя наработка на отказ, не менее | 20000 ч |
| Средний срок службы, не менее | 10 лет |
При заказе обязательно должны быть указаны:
• требуемый выходной сигнал (0-5 мА или 4-20 мА)
• состав анализируемого газа
• давление анализируемого газа
Рабочие условия применения газоанализатора по давлению могут быть расширены от разрежения 0,3 кгс/см2 до давления 400 кгс/см2 путём дополнительной комплектации узлами формирования газового потока.
ОКБА по индивидуальному заказу изготавливает газоанализаторы «Флюорит-Ц» в пылевлагозащищёном исполнении (IP55). Газоанализатор (датчик и блок измерений) размещаются в приборный шкаф фирмы Rittal, при этом шкаф дорабатывается до нужных характеристик. Данная система позволяет существенно расширить применение газоанализатора «Флюорит-Ц» в условиях повышенной влажности и запылённости производственных помещений. По аналогии в пылевлагозащищёном исполнении (IP55) можно изготовить газоанализатор «Гиацинт».
ОКБА по индивидуальному заказу изготавливает газоанализаторы «Флюорит-Ц» в пылевлагозащищёном исполнении (IP55). Газоанализатор (датчик и блок измерений) размещаются в приборный шкаф фирмы Rittal, при этом шкаф дорабатывается до нужных характеристик. Данная система позволяет существенно расширить применение газоанализатора «Флюорит-Ц» в условиях повышенной влажности и запылённости производственных помещений. По аналогии в пылевлагозащищёном исполнении (IP55) можно изготовить газоанализатор «Гиацинт».
