Под заказ

Генератор функциональный AKTAKOM ADG-1005

Артикул: 1-5348

Частотн. диапазон: 10 мкГц...5 МГц (Sin), DDS, разрешение 10 мкГц, амплитуда вых. сигнала 0-10 Впп (50 Ом)/0-20 Впп (откр.); 16 форм сигналов; погрешность опорного генератора: 50 ppm; частота сэмплир.: 100 Мсэмп; разреш. ЦАП – 8 бит; глубина памяти – 1К; смещение, свипирование по частоте (лин., логарифм), синхрон. SYNC. Интерфейс: USB. Дисплей: ВФД. Размеры: 297х212х102 мм. Вес: 2 кг.

Гарантийный срок: 14 месяцев

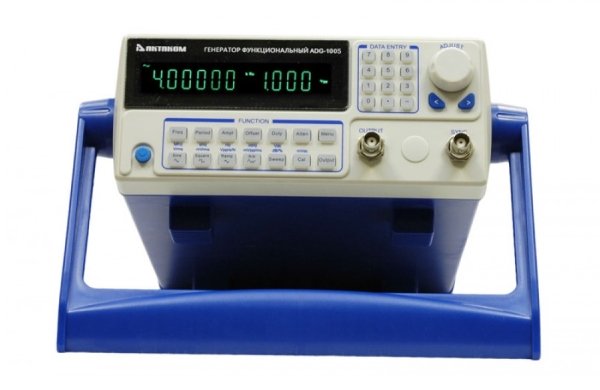

Генератор функциональный AKTAKOM ADG-1005

Генераторы ADG-1005 используют при формировании выходного сигнала технологию DDS (прямой цифровой синтез частоты). Этот метод позволяет обеспечить высокую точность установки частоты (50 ppm), быстрый переход с одной частоты на другую, малый уровень искажений и много других возможностей.

Технические характеристики

Характеристика Значение
Частота Диапазон (синус) 10 мкГц ... 5 МГц
Диапазон (меандр) 10 мкГц ... 5 МГц
Диапазон (другие типы) 10 мкГц...1 МГц
Разрешение 10 мкГц, 6 цифр
Точность установки ± 50 ppm
Характеристики сигнала Количество форм 16 типов, включая 3 стандартных: синус, меандр, пила
Количество точек 1024
Частота дискретизации 100 Мвыб/с
Разрядность 8 бит
Коэффициент гармоник (синус)
Время нарастания/спада (меандр, импульс) импульс) < 35 нс
Коэфф.заполнения (импульс) 0,1 ...99,9 %
Асиметрия (пила) 0,0...100,0%
Амплитуда Диапазон (импеданс 50 Ом) 0...10 Вп-п (F≤8 МГц), 0...9 Вп-п (F>8 МГц)
Диапазон (открытый контур) 0...20 Вп-п (F≤8 МГц), 0...18 Вп-п (F>8 МГц)
Разрешение 1 мВп-п (амплитуда >2 Вп-п), 0,1 мВп-п
(амплитуда ≤2 Вп-п)
Смещение Диапазон ±5 В (импеданс 50 Ом), ±10 В (открытый контур)
Разрешение ±5 мВ
Свипирование Диапазон полный
Время 50 мс...500 с
Закон линейный, логарифмический
Выход синхронизации Сигнал меандр, фронт нарастания ≤20 нс
Уровень TTL
Интерфейс USB
Питание 220...240 В / 50...60 Гц
Габаритные размеры 322 х 256 х 102 мм
Вес 2 кг



adg-1005_side adg-1005_rear adg-1005_acces
вид сбоку вид сзади аксессуары в комлекте



Комплектация

• Прибор
• Кабель питания
• USB кабель
• Руководство по эксплуатации
• Габариты в упаковочной таре 290х180х420 мм, вес 2,1 кг.
