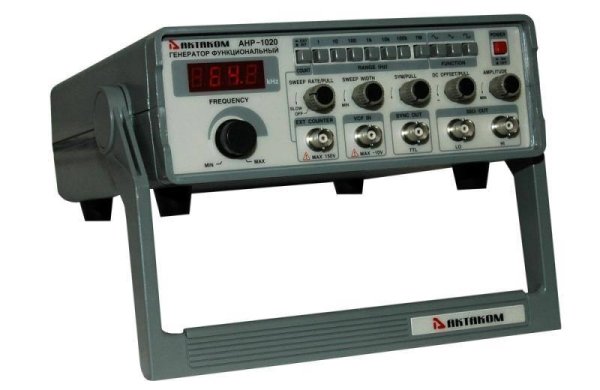

Генератор функциональный AKTAKOM АНР-1020
Генератор предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научно-исследовательских лабораториях.
| • | форма выходного сигнала: синусоидальный, прямоугольный (меандр), импульсный, треугольный, пилообразный |
| • | режим свипирования |
| • | выходной импеданс: 50 Ом |
| • | встроенный частотомер: 5 Гц... 1 МГц |
| • | дисплей: 4 разряда, LED |
| • | питание: 220 В АС ±10%, 50/60 Гц |
| • | габаритные размеры: 265x80x230 мм |
| • | масса: 2 кг |
| Технические характеристики | |||
| Частота выходного сигнала | 0,02 мГц...2 МГц (7 поддиапазонов) | ||
| Амплитуда выходного сигнала (высокий импеданс) |
выход Hi: ≤10 Впик (на нагрузке 50 Ом) |
||
| Синусоидальный сигнал | |||
| Коэффициент гармоник | ≤1 % (5 Гц...20 кГц) | ||
| Прямоугольный и импульсный сигнал | |||
| Время нарастания | ≤100 нс | ||
| Коэффициент заполнения | 50% (прямоугольный) 20%..80% (импульсный) |
||
| Треугольный сигнал | |||
| Нелинейность | ≤1% (@100 кГц) | ||
| Свипирование | |||
| Вид | Линейное | ||
| Источник | внутренний, внешний | ||
| Диапазон | 0,5 Гц...50 Гц | ||
| Глубина свипирования | 100:1 | ||
| Напряжение управления от внешнего источника | 0...-10 В | ||
| Смещение по постоянному току | |||
| Открытый вход | -10 В...+10 В | ||
| 50 Ом | -5 В...+5 В | ||
| Встроенный частотомер | |||
| Диапазон | 5 Гц...1 МГц | ||
| Чувствительность | 100 мВ | ||
| Максимальное входное напряжение | 150 В | ||
| Точность измерения | 0,01%+1 е.м.р. | ||
 |
 |
 |
| вид спереди | вид сбоку | вид сзади |
Комплектация
| • Прибор • Шнур питания • Руководство по эксплуатации • Габариты в упаковочной таре 280х130х300 мм, вес 2,7 кг. |
