Под заказ

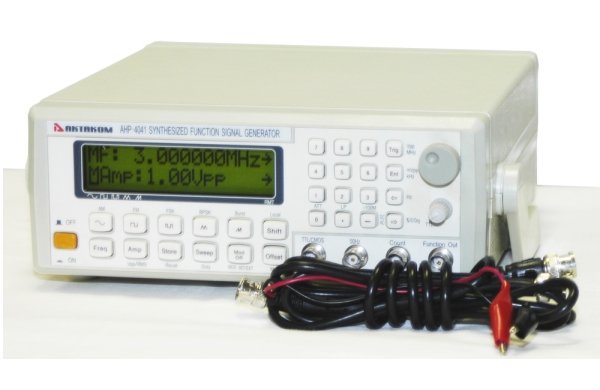

Генератор функциональный AKTAKOM АНР-4041

Артикул: 1-5265

Частотный диапазон: 10мГц...40МГц. DDS технология. Амплитуда вых. сигнала: до 20Вп-п. Погрешность опорного генератора: 5 ppm. Частота сэмплир.: 300Мсэмп. Разреш. ЦАП - 12 бит. Глубина памяти - 16К. До 30 форм сигналов. Тип модуляции: АМ, FM, FSK, PSK; качание частоты; режим пачки. Фазовый сдвиг: 0..360. Размеры: 250х235х90 мм. Вес: 3 кг.

Гарантийный срок: 14 месяцев

Генератор функциональный AKTAKOM АНР-4041

Генератор предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научно-исследовательских лабораториях.

•  прямой цифровой синтез
ПЛИС технология
форма выходного сигнала: синусоидальный, прямоугольный (меандр), импульсный, треугольный, пилообразный
режим свипирования
режим пачек импульсов: 1..15 импульсов
виды модуляции: амплитудная модуляции (АМ), частотная модуляция (ЧМ), частотная манипуляция (ЧМн), фазовая манипуляция (ФМн)
источник модуляции: внутренний, внешний
частота внутренней модуляции: 1 кГц
выходной импеданс: 50 Ом, высокий
встроенный частотомер 100 МГц
сохранение до 10 настроек
дисплей: 8 разрядов, ЖКИ, двухстрочный
внешний запуск
внешний источник опорного сигнала: 10 МГц±50 кГц; 300 мВскз...1Вскз
питание: 220...250 В АС ±10%, 50 Гц ± 5%
габаритные размеры: 250x235x90 мм
масса: 3 кг



Технические характеристики
Частота выходного сигнала 10 мГц...40 МГц (синус)
10 мГц...10 МГц (меандр, импульс, TTL)
10 мГц...1 МГц (CMOS)
10 мГц...100 кГц (треугольный, пилообразный)
Максимальное разрешение 10 мГц
Амплитуда выходного сигнала (высокий импеданс) 2 мВпик...20 Впик ( f≤10 МГц)
2 мВпик...5 Впик ( f 2 мВпик...2 Впик ( f>30 МГц)
Шаг установки амплитуды 1 мВпик
Уровень TTL/CMOS TTL: стандартный
CMOS (КМОП): регулируемый 3 Впик...15 Впик
Регулировка фазы 0...360°, разрешение 0,1°
Кол-во точек формирующих один период сигнала 8...16000
Разрядность ЦАП 12 бит
Частота сэмплирования 300 Мвыб/сек
Точность установки частоты ≤±0,0005%
Диапазон изменения постоянной составляющей ±10 В; шаг 1 мВ



AHP-4041_acces AHP-4041_size AHP-4041_back
аксессуары вид сбоку вид сзади



Синусоидальный сигнал
Нелинейные искажения ≤0,15% (10 Впик)
Прямоугольный и импульсный сигнал
Время нарастания ≤30 нс
Коэффициент заполнения 50% (прямоугольный)
20%..80% (импульсный, f
Треугольный сигнал
Линейность ≤1% (f ≤50 кГц)
≤2% (f >50 кГц)
Свипирование
Вид Линейное
Диапазон
Время 10 мс...5 с
Амплитудная модуляция
Источник запуска внутренний/внешний
Глубина модуляции 0...100% (10 Впик, f мод.≤1 кГц), 0...30% (10 Впик, f модуляции≤10 кГц)
Модулирующий сигнал синус; 1,8 Впик, частота
Частотная модуляция
Источник запуска внутренний/внешний
Глубина модуляции 0...10% ( f мод.≤30 кГц)
Модулирующий сигнал синус; 1,8 Впик, частота
Частотная и фазовая манипуляция, модуляция
Источник запуска внутренний/внешний
Модулирующий сигнал импульс; TTL уровень, частота
Диапазон ЧМн полный
Диапазон ФМн 0...360°
Встроенный частотомер
Диапазон 0,5 Гц...100 МГц
Чувствительность 100 мВскз (0,5 Гц...5 Гц); 80 мВскз (5 Гц...100 МГц)

Комплектация

• Прибор
• Шнур питания
• Руководство по эксплуатации
• Габариты в упаковочной таре 175х310х410 мм, вес 3,3 кг.
