Генератор функциональный AKTAKOM АНР-4305
Особенности
| • | Прямой цифровой синтез |
| • | Высокая стабильность и точность установки частоты |
| • | Высокое разрешение (до 1 мкГц) |
| • | Малый уровень искажений |
| • | Количество каналов: 2 |
| • | Форма выходного сигнала: канал 1: синус; канал 2: синус, меандр, импульс, треугольник, пила |
| • | Модуляция: АМ, ЧМ, ЧМн, ФМн |
| • | Режимы свипирования по амплитуде и частоте |
| • | Режим выдачи пачек импульсов (1…10000) |
| • | 3.5" QVGA ЖК дисплей |
| • | Интерфейс RS-232 |
Технические характеристики
| Частотный диапазон (синус) | |
| канал 1 | 1 мкГц…300 МГц |
| канал 2 | 1 мкГц…2 МГц |
| Наилучшее разрешение по частоте | |
| канал 1 | 1 мкГц |
| канал 2 | 1 мкГц |
| Точность установки | ± 5 ppm (канал 1 и 2) |
| Амплитуда/Уровень (50 Ом) | |
| канал 1 | 0,1 мкВскз...1,0 мкВскз / -127 дБм…+13 дБм |
| канал 2 | 0,01 мВпик-пик…3 Впик-пик |
| Минимальное разрешение | |
| канал 1 | 0,01 мкВ/0,001 дБ |
| канал 2 | 0,01 мВ |
| Точность | |
| канал 1 | ± 2 дБ |
| канал 2 (± (5% + 5 мВ) | |
| Синусоидальный сигнал | |
| Коэффициент гармоник канал 1 |
-30 дБн (уровень <+4 дБм) |
| Амплитудная модуляция АМ (канал 1) | |
| Глубина АМ | 0…120% (≤ 80 МГц), 0…80% (> 80 МГц) на уровне <+4 дБм |
| Частота модуляции | 100 мГц…10 кГц |
| Источник | внутренний/внешний |
| Частотная модуляция ЧМ (канал 1) | |
| Девиация частоты | 100 мГц…10 кГц (≤ 80 МГц); 100 мГц…1 кГц (> 80 МГц) |
| Частота модуляции | Fнесущ./2 (≤ 80 МГц); 1 мкГц…100 кГц (> 80 МГц) |
| Источник | внутренний |
| Частотная манипуляция ЧМн (канал 1) | |
| Диапазон F1, F2 (4 диапазона) | 1 мкГц…80 МГц (скорость FSK < 10 кГц) 80 МГц…120 МГц (скорость FSK < 2 кГц) 120 МГц…200 МГц (скорость FSK < 2 кГц) 200 МГц…300 МГц (скорость FSK < 2 кГц) |
| Источник | внутренний/внешний |
| Фазовая манипуляция ФМн (канал 1) | |
| Фазовый сдвиг | 0…360° |
| Временной сдвиг | 0.1 мс…800 с |
| Источник | внутренний |
| Свипирование (канал 1) | |
| Закон | линейное и логарифмическое, по амплитуде и частоте |
| Начальная частота | 100 мГц…300 МГц (4 диапазона) |
| Цикл свипирования | 1 мс…800 с (лин. < 80 МГц); 100 мс…800 с (лог. > 80 МГц) |
| Режим пачек (канал 1) | |
| Количество циклов | 1…10000 |
| Временной сдвиг | 0.1 мс…800 с |
| Источник | внутренний/внешний |
| Общие характеристики | |
| Питание сети | 110…127 В/ 220…240 В |
| Габаритные размеры / Масса | 255x170x370 мм / 4 кг |
 |
 |
 |

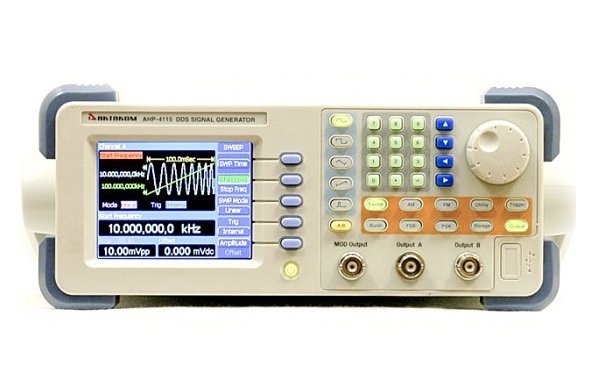

| лицевая панель | вид сбоку | вид сзади |
Стандартная комплектация
| • прибор • кабель питания • соединительный кабель BNC – 2 шт. • руководство по эксплуатации. |
