Технические характеристики
- Диапазон частот 0,5 Гц – 5 МГц
- Выходные сигналы синусоидальной, прямоугольной, треугольной, импульсной и пилообразной формы
- Грубая и точная настройка
- 4-разрядный светодиодный дисплей
- Регулируемая скважность
- Регулируемое смещение DC

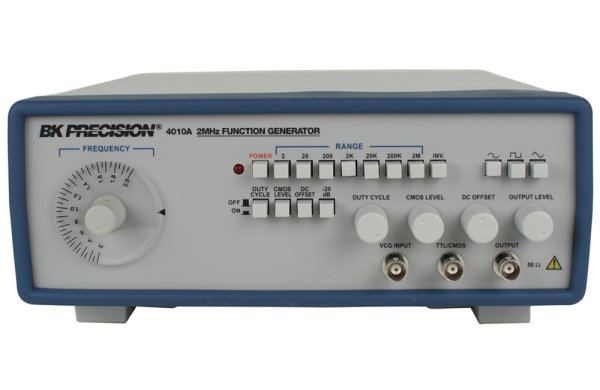

| 4011A | 4010A | |
| Частотные характеристики | ||
| Формы сигнала | Синусоидальный, прямоугольный, треугольный, импульсный (±) и пилообразный | |
| Диапазон | 0,5 Гц - 5 МГц в 7 диапазонах | 0,2 Гц - 2 МГц в 7 диапазонах |
| Разрешение | 4 разряда | Нет данных |
| Точность шкалы | Нет данных | Обычно, ± 5% |
| Диапазон настройки | Грубой: 10:1; Точной: ± 5% грубой настройки | 10:1; точная – не применяется |
| Регулируемая скважность | 15:85:15, плавная регулировка | 15:85:15, плавная регулировка |
| Режимы работы | Нормальный, VCG | Нормальный, VCG |
| Характеристики выходного сигнала | ||
| Импеданс | 50 Ом ± 10% | |
| Уровень | 20 В пик-пик (в разомкнутую цепь); 10 В пик-пик на нагрузке 50 Ом | |
| Амплитуда | Регулируемая; обычно, в диапазоне 20 дБ | |
| Затухание | - 20 дБ ± 1 дБ | |
| Смещение DC | Уставка: обычно, ± 0,1 В; Регулируемое: ± 10 В (в разомкнутую цепь) ± 5 на 50 Ом | |
| Синусоидальный сигнал | Искажение: < 3% @ 1 кГц; Сглаженность: ± 5% (0,45 дБ) | Искажение: < 4% @ 1 кГц; Сглаженность: ± 5% (0,45 дБ) |
| Прямоугольный сигнал | Симметрия: 0,5 Гц - 100 кГц < 2%. Время нарастания: < 120 нс | |
| Треугольный сигнал | Линейность: ³ 98% до 100 кГц, :³ 95% до 2 МГц | |
| ТТЛ-выход | ||
| Уровень | 0,8 В - 2,4 В | |
| Время нарастания | < 20 нс (модель 4011А); < 50 нс (модель 4010А) | |
| Скважность | Обычно, 50% | |
| КМОП-выход | ||
| Макс. частота | 2 МГц | 2 МГц |
| Уровень | 4 В – 14 В ± 0,5 пик-пик, плавная регулировка | |
| Время нарастания | < 120 нс | |
| Входной сигнал | ||
| Входное напряжение | 0-10 В ± 1 В вызывает изменение частоты 100:1 | |
| Импеданс | 10 кОм ± 5% | |
| Частотомер | ||
| Погрешность | Точность временной базы ± 1 импульс | Нет данных |
| Точность временной базы | ± 10 ppm (230С ± 50С) | Нет данных |
| Дисплей | 4-разрядный, светодиодный | Нет данных |
| Источник электропитания | 120/230 В переменного тока ± 10%, 50/60 Гц, переключаемая внутренняя перемычка | |
| Размеры | 4,5 x 11,75 x 10,375 (114 x 298 x 264 мм) | |
| Масса | 4 фунта (1,8 кг) | |
| Принадлежности | ||
| Входит в объем поставки: | Выходной кабель с разъемом типа BNC для зажимов типа «крокодил», руководство по эксплуатации, сумка для переноски (не включена в комплект поставки) LC-40. | |
