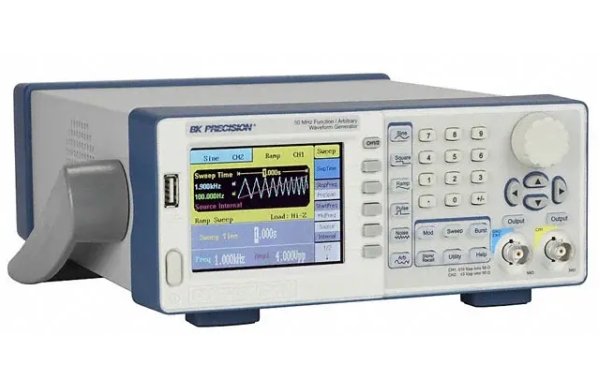

Генератор функций/развертки BK Precision 4055

Артикул: 1-345555

  • Диапазон частот:
    Синусоидальный график: От 1 мкГц до 50 МГц;
    Квадратный график: От 1 мкГц до 25 МГц;
    Треугольный график: От 1 мкГц до 300 кГц;
    Импульсный график: От 500 мкГц до 5 МГц;
    Произвольная функция: 1 мкГц – 5 МГц;


Технические характеристики:



Спецификация
Синусоидальный график От 1 мкГц до 50 МГц
Квадратный график От 1 мкГц до 25 МГц
Треугольный график От 1 мкГц до 300 кГц
Импульсный график От 500 мкГц до 5 МГц
Гауссовский шум (-3 дБ) > 50 МГц
Произвольная функция  1 мкГц – 5 МГц
Погрешность ± 50 ppm (90 дней)
± 100 ppm (1 год)
Разрешение 1 мкГц
Характеристики генератора произвольной функции
Встроенные формы волн 48 встроенных форм волны (В т.ч. и 0 Гц (DC))
Длина формы волны  16,000 точек / канал
Вертикальное разрешение  14 бит
Частота выборки  125 Мвыб/с
Минимальное время нарастания/спада  7 нс (типичное)
Джиттер (пик в пик)  8 нс (типичное)
Энергонезависимая память для хранения  10 волноформ
Выходные характеристики
Диапазон амплитуды  1-й канал: 2 мВпп – 10 Впп при 50 Ом (4 мВпп – 20 Впп при разомкнутом контуре), ≤ 10 МГц
2 мВпп – 5 Впп при 50 Ом (4 мВпп – 10 Впп при разомкнутом контурке), > 10 МГц

2-й канал: 2 мВпп – 3 Впп при 50 Ом (4 мВпп – 6 Впп при разомкнутом контуре)
Разрешение амплитуда  До четвёртого разряда
погрешность амплитуды (100 кГц) ± (0,3 дБ + 1 мВпп, установленное значение)
Неравномерность АЧХ (относительно 100 кГц, 5 Впп) ± 0,3 дБ
Перекрёстные помехи < -70 дБн
Диапазон смещение постоянной составляющей (DC)  1-й канал: ± 5 В при 50 Ом (± 10 В при разомкнутой цепи)
2-й канал: ± 1,5 В при 50 Ом (± 3 В при разомкнутой цепи)
Разрешение постоянной составляющей До 4-х разрядов
Генератор функций
Ширина импульса 16 нс - минимум, 8 нс - разрешение
Время нарастания и спада 7 нс (типичное) при 1 кГц, 1 Впп от 10%-90%
Скважность 0,1% разрешение
Неравномерность вершины импульса < 5 %
Джиттер (пик-к-пику) 8 нс
