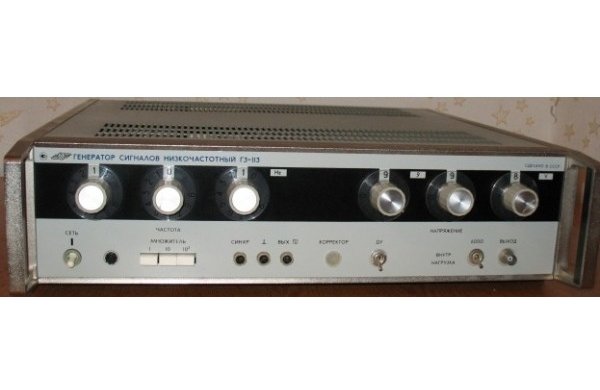

Генератор Г3-113
Генератор Г3-113 RC-типа с дискретной перестройкой частоты и выходного напряжения.
Система автоматической стабилизации амплитуды выходного сигнала обеспечивает при перестройке быстрое установление уровня выходного напряжения с высокой точностью. Эта особенность генератора в сочетании с возможностью управления сигналами в двоично-десятичном коде позволяет эффективно использовать его в АИС.
На дополнительном выходе прибора Г3-113 генерируется сигнал прямоугольной формы (меандр). Предусмотрена возможность синхронизации частоты внешним сигналом.
Технические характеристики:
• Диапазон частот 10 Гц-99,9 кГц с дискретностью через 1 Гц (10-999 Гц), 10 Гц (1-9,99 кГц), 100 Гц (10-99,9 кГц)
• Основная погрешность установки частоты ±(0,005/+ 0,5) Гц
• Нестабильность частоты ±5*10-4 (за 15 мн:), ±1*10-5 (за 3 ч)
• Выходное напряжение 9,99 В-10 мВ с дискретностью через 1; 0,1; 0,01 В (без нагрузки); 4,995 В-5 мВ с дискретностью через 0,5; 0,05; 0,005 В (600±2 Ом)
• Основная погрешность установки выходного напряжения
±(0,05 (7+1 мВ) (10-100 Гц); ±(0,02(U+1 мВ) (100-99 900 Гц)
• Изменение выходного напряжения при перестройке частот (относительно уровня напряжения на частоте 1 кГц), %
±1 (10-100 Гц); ±0,5 (100-99900 Гц)
• Коэффициент гармоник, % 0,1 (10-100 Гц; 50-99,9 кГц): 0,05 (100-500 Гц; .20-50 кГц); 0,03 (500 Гц-20 кГц)
• Время установления напряжения выходного сигнала при дистанционном управлении частотой и выходным напряжением
50 мс + 5 периодов колебаний выходного сигнала
• Потребляемая мощность 80 В · А
• Габаритные размеры 488X135X485 мм
• Масса 13 кг
