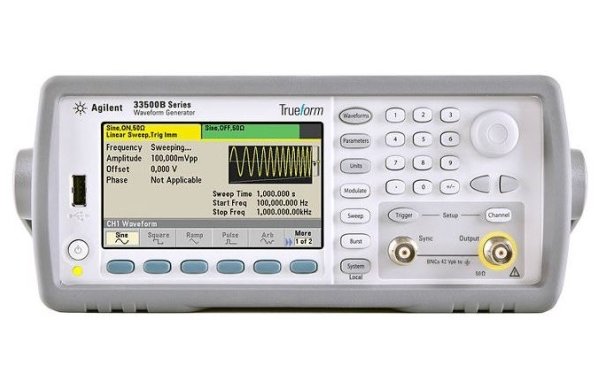

Генератор сигналов Agilent Technologies 33512B

Артикул: 1-7251

• Диапазон частот: 20 МГц
• Число каналов: 2
• Длина сигнала: от 8 до 1 Мвыб. на канал (16 Mвыб с опцией 002) с шагом по 1 выборке
• Частота дискретизации: от 1 мквыб/с до 250 Мвыб/с, разрешение 1 мквыб/с
• Разрешение по амплитуде: 16 разрядов
Выход сигнала
• Выходное сопротивление (ном.): 50 Ом
Амплитуда
• Диапазон:
  • от 1 мВпик-пик до 10 Впик-пик на нагрузке 50 Ом
  • от 2 мВпик-пик до 20 Впик-пик без нагрузки
• Разрешение: 4 разряда
Постоянное смещение
• Диапазон:
  • ±(5 В пост. тока – пиковое значение перем. тока.) на нагрузке 50 Ом
  • ±(10 В пост. тока – пиковое значение перем. тока) без нагрузки
• Разрешение: 4 разряда
• Размеры:
  • 261,1 x 103,8 x 303,2 мм (с амортизаторами)
  • 212,8 x 88,3 x 272,3 мм (без амортизаторов)
• Вес: 3,3 кг





Генератор сигналов Agilent Technologies 33512B


Генераторы серии 33500B с эксклюзивной технологией генерации сигналов Trueform обладают большей функциональностью, точностью и гибкостью, чем традиционные генераторы с прямым цифровым синтезом. Используйте их для ускорения всех этапов процесса разработки.


Революционное превосходство над традиционным DDS

В течение последних двух десятилетий в генераторах сигналов стандартной формы и недорогих генераторах сигналов произвольной формы преимущественно использовалась технология прямого цифрового синтеза (DDS). DDS позволяет генерировать сигналы с высоким разрешением по частоте, создавать специальные сигналы и обладает при этом невысокой стоимостью. Но как любая другая технология, DDS обладает своими недостатками и ограничениями. Инженерам приходится либо идти на компромисс, либо тратить в 10 раз больше на высококачественный генератор с поточечным построением сигналов. Технология Trueform компании Agilent предлагает новое альтернативное решение, объединяющее лучшие стороны DDS и поточечной архитектуры, предлагая вам преимущества обеих технологий без присущих им ограничений. Технология Trueform использует эксклюзивный метод дискретизации, обеспечивающий непревзойденные характеристики по той же низкой цене, свойственной технологии DDS.


AT 33500B AT 33500B AT 33500B




  DDS: традиционный
генератор сигналов
с диапазоном 25 МГц
Trueform: генератор
сигналов Agilent 33511B
с диапазоном 30 МГц
Улучшение
Джиттер фронтов 500 пс 40 пс В 12 раз лучше
Воспроизведение специальных сигналов Пропуск точек сигнала 100% охват точек Точное воспроизведение сигнала
Коэффициент нелинейных искажений 0,2% 0,04% В 5 раз лучше
Сглаживающая фильтрация Обеспечивается внешними средствами Сглаживание выполняется всегда Отсутствие артефактов
Технология Sequenced arb Не возможна Стандартная Простое создание сложных сигнальных
последовательностей




Импульсы с полной полосой частот Импульсы с полной полосой частот до 20 или 30 МГц
Независимая установка длительности фронта и спада
2 канала Объединение двух каналов, установка частоты и амплитуды, синфазное и инвертированное
Установка начальной фазы для каждого канала, установка сдвига фазы между каналами
Модуляция сложением Суммирование двух сигналов, независимо по частоте и амплитуде
2 тональных сигнала, прямоугольник-синусоида, наложение шума на импульс
Поточечное построение
сигналов произвольной формы
Создание до 1 миллиона выборок в стандартной конфигурации и до 16 миллионов опционально
Соединение генераторов сигналов произвольной формы между собой, создание до 512 последовательностей
Установка напряжения Самое низкое напряжение от 1 мВпик-пик (улучшение в 10 раз)
Установка верхнего и нижнего предела напряжения для предотвращения перегрузки тестируемого устройства
Генерация псевдослучайных
двоичных последовательностей
Стандартные псевдослучайные двоичные последовательности, PN7 … PN23
Выбор типа PN, скорости цифрового потока, длительности фронта




Agilent Technologies 33509B

Agilent Technologies 33509B

Agilent Technologies 33509B

Agilent Technologies 33509B

Джиттер Время нарастания Коэффициент нелинейных
искажений
Стандартная память




Генераторы сигналов серии 33500B предлагают полный набор необходимых сигналов и функций, таких как модуляция, свипирование и пакетные сигналы. Но кроме этого серия 33500B имеет и многие другие функции, которые предоставляют дополнительные возможности и гибкость для оптимального выполнения работы. Например, интуитивный интерфейс передней панели, позволяющий быстро научиться пользоваться прибором, встроенные интерфейсы LAN, USB и GPIB, упрощающие управление приборами или передачу сигналов.

Но достоинства серии 33500B этим не ограничиваются. Она предлагает целый ряд возможностей, которые вы больше нигде не найдете – возможностей, которые помогут вам ускорить тестирование и быстрее завершить свой проект:


Суммирование и объединение сигналов
Для проверки допусков и искажений к сигналу можно легко добавить шум, используя для этого только один канал. Можно создавать двухтональные многочастотные сигналы без двухканального генератора, а это значит, что будут сэкономлены средства для других задач. В двухканальной модели можно суммировать и объединять до четырех сигналов.


Шум с переменной полосой
Вы можете настраивать полосу встроенного генератора шума для управления частотным спектром сигнала. Подайте только те частоты, которые вам нужны, сконцентрировав энергию сигнала в интересующих вас частотных диапазонах.


Технология DDS может пропускать точки на высоких частотах. Trueform никогда этого не делает и всегда выполняет сглаживание
Определите сигнал любой формы и любой длины с помощью функции поточечного построения сигнала. Ваши сигналы всегда будут сглаженными, обеспечивая исключительную точность, и вы сможете воспроизводить их с любой выбранной скоростью. Воспроизводите сигналы на исходной скорости, и вы не пропустите ни малейшей аномалии, критически важной для проверки надежности устройства.


Последовательное воспроизведение сигналов
Последовательное воспроизведение позволяет создавать несколько определенных сигналов с несколькими общими сегментами, за счет чего можно строить длинные сложные сигналы с минимальным расходом памяти прибора.


Генерация псевдослучайных двоичных последовательностей (PRBS)
Вы можете тестировать цифровые последовательные шины, подавая стандартные последовательности PRBS, такие как PN7 или PN19, без отдельного генератора импульсов. Сокращение числа приборов упрощает схему тестирования. Таких возможностей создания последовательностей PRBS вы не найдете ни в одном генераторе других производителей.


Доступ ко всей документации со смартфона или планшета
Нужно быстро найти решение? Получите мгновенный доступ к документации прибора на семи разных языках в совместимом со смартфонами формате WebHelp. Вы можете получить всю документацию прямо в руки – никакого ПК или бумажных копий. Такой возможности вы тоже не найдете ни в одном конкурирующем генераторе.


Гибкость создания и воспроизведения сигналов
Сигналы произвольной формы для генератора 33500B можно создавать пятью разными способами:

• Использовать прилагаемое программное обеспечение Waveform Builder Basic для редактирования и загрузки в генератор сигнальных файлов
• Использовать ПО 33503A Waveform Builder Pro для создания более сложных сигналов и последовательностей
• Захватить сигнал осциллографом и загрузить его в генератор
• Создать описание сигнала в MATLAB®, Excel и т.п. и загрузить его в генератор
• Использовать переднюю панель генератора для редактирования сигнала после загрузки его в генератор


AT 33500B




Встроенный Web-сервер
Вы можете легко настраивать генератор серии 33500B или управлять им дистанционно по сети с помощью встроенного Web-сервера LXI. Вы можете контролировать ход измерений или настраивать параметры из другого кабинета, или комнаты, или даже из дома.


Большая глубина памяти в стандартной конфигурации
Если вы хотите проверить свою схему, подав на нее длинные и сложные сигналы с различными аномалиями, ваш генератор должен обладать достаточной глубиной памяти. Генератор серии 33500B стандартной конфигурации имеет память 1 млн. выборок. Типовой генератор DDS обычно имеет в несколько раз меньший объем, тогда как в приборы серии 33500B можно устанавливать опциональную память до 16 млн. выборок.


Повышение точности с помощью опционального высокостабильного опорного генератора
Повысьте стабильность опорного генератора и точность частоты, воспользовавшись опциональным высокостабильным опорным генератором. Опциональный опорны генератор имеет уход частоты не более 0,1•10-6 в течение одного года, что в 20 раз лучше стандартного опорного генератора.




Если ваш генератор создает паразитные сигналы или гармоники, то у вас уйдет много времени на создание надежно работающей схемы. Чтобы достичь успеха, нужно тестировать устройства с помощью чистых и точных сигналов с низким уровнем шума. Генераторы сигналов серии Agilent 33500B предлагают сигналы высочайшего качества, что позволяет генерировать именно те сигналы, которые вам нужны для самых сложных измерений. Вы можете быть уверены, что измеряете характеристики своего устройства без влияния генератора сигналов.


Генераторы сигналов серии Agilent 33500B предлагают следующие преимущества:

Минимальный джиттер
Благодаря в 12 раз меньшему джиттеру по сравнению с другими генераторами такого класса, генераторы сигналов серии Agilent 33500B обладают непревзойденной стабильностью фронтов. Их можно использовать даже в качестве генераторов тактовой частоты для синхронизации и запуска других приборов. Благодаря меньшему джиттеру, вы можете точнее позиционировать фронты, что помогает сократить ошибки синхронизации в проектируемых схемах.


Меньшие длительности перепадов
Генераторы серии 33500B характеризуются временем нарастания и спада 8,4 нс, что более чем в 2 раза превосходит возможности типовых генераторов. Вы можете увереннее позиционировать фронты и точнее устанавливать точки запуска. Такие крутые фронты порождают высокий уровень гармоник, что помогает расширить понимание работы проектируемых схем.


Меньшие нелинейные искажения
Благодаря коэффициенту нелинейных искажений всего 0,04 %, генераторы серии 33500B предлагают в 5 раз лучшее качество сигнала по сравнению с другими генераторами. Чистые, свободные от паразитных составляющих сигналы не создают шума или артефактов. В результате вы измеряете характеристики своего устройства, а не генератора сигналов.


Agilent Technologies 33509B Agilent Technologies 33509B

Agilent Technologies 33509B

Технология Trueform существенно снижает
значение джиттера
Генераторы сигналов серии Agilent
33500B имеют самый малый в своем
классе коэффициент нелинейных искажений.
Типовой генератор DDS имеет больший
уровень собственных шумов и больший
коэффициент нелинейных искажений.




Воспроизведение низковольтных выходных сигналов
Современные сверхмаломощные устройства, такие как кардиостимуляторы, слуховые аппараты и дистанционные датчики, работают с очень малыми напряжениями. Генераторы серии 33500B позволяют создавать сигналы с уровнем от 1 мВпик-пик. Это дает в 10 раз лучшее разрешение по амплитуде, чем могут предложить типовые генераторы сигналов.


Наивысшее разрешение по амплитуде
Генераторы серии 33500B имеют разрешение 16 разрядов, что в 4 раза превышает разрешение большинства аналогичных генераторов. Вы можете изменять выходное напряжение с шагом до 1 мкВ, что нужно для тестирования современных низковольтных схем и устройств.


Импульсы с полной полосой
Генераторы серии 33500B позволяют создавать импульсные последовательности с частотой следования импульсов до 30 МГц. Большинство генераторов на основе DDS предлагают меньшую частоту генерируемых импульсов. Благодаря расширенному рабочему диапазону вы получаете частоту, необходимую для большого числа различных приложений.


Источники модулированного сигнала с полной полосой
Исключите потребность во внешних источниках модулированного сигнала. Генераторы серии 33500B предлагают частоту модуляции вплоть до значения частоты модулируемого сигнала. Существующие генераторы на основе DDS имеют значительно меньшую частоту модуляции. Теперь вы можете создавать сложные сигналы с помощью одного генератора.


Защита инвестиций
При покупке большинства генераторов вы получаете только то, за что заплатили. Но в серию 33500B входят восемь разных моделей генераторов, поэтому вы можете купить то, что вам нужно сейчас, а затем обновить генератор по мере роста ваших потребностей. Ваши инвестиции в контрольно-измерительное оборудование будут надежно защищены. Если вам нужно генерировать сигналы частотой 30 МГц или понадобится большая память для генерации более сложных сигналов, вы можете легко добавить нужные вам возможности, обновив программное обеспечение. При таком последующем обновлении нужно будет оплатить только разницу в стоимости различных моделей - никаких «скрытых» дополнительных расходов.


Опции для специальных приложений
Если вы проводите простые эксперименты в области цифровой связи, используйте опциональный IQ плеер для воспроизведения IQ файлов на 2-канальном генераторе сигналов стандартной формы.



AT 33500B




Простое получение специальных сигналов с помощью расширенного ПО создания и редактирования сигналов

Опциональное программное обеспечение 33503A BenchLink Waveform Builder Pro предоставляет возможность расширенного создания/редактирования сигналов без сложного программирования. Это ПО, работающее под управлением Microsoft® Windows®, предлагает простые в использовании инструменты, такие как редактор уравнений, средства математической обработки и построения сигналов, которые упрощают создание специальных сигналов. ПО содержит стандартную функциональную библиотеку, секвенсор и фильтры сигналов, а также функции взвешивания, позволяющие легко изменять и обрабатывать сигналы. Библиотека встроенных сигналов помогает быстро создавать более сложные сигналы.




Характеристики
Синусоидальный сигнал
Диапазон частот от 1 мкГц до 20 или 30 МГц с разрешением 1 мкГц
Неравномерность амплитуды (спец.)1,2 (относительно 1 кГц) < 100 кГц: ± 0,10 дБ
от 100 кГц до 5 МГц: ± 0,15 дБ
от 5 до 20 МГц: ± 0,30 дБ
от 20 до 30 МГц: ± 0,40 дБ
Нелинейные искажения (тип.) < 20 кГц: < -70 дБн
от 20 до 100 кГц: < -65 дБн
от 100 кГц до 1 МГц: < -50 дБн
от 1 до 20 МГц: < -40 дБн
от 20 до 30 МГц: < -35 дБн
Коэффициент нелинейных искажений (тип) (THD) от 20 Гц до 20 кГц: < 0,04%
Негармонические паразитные составляющие (тип.) Стандарт: < -75 дБн, повышение на +20 дБ/декаду выше 2 МГц
Опция 010: < -75 дБн, повышение на +20 дБ/декаду выше 10 МГц
(или < -100 дБм, смотря что больше, ниже 500 МГц)
Фазовый шум (SSB) (тип.) Стандарт Опция 010
отстройка 1 кГц: -105 -110 дБн/Гц
отстройка 10 кГц: -115 -125 дБн/Гц
отстройка 100 кГц: -125 -135 дБн/Гц
Прямоугольный и импульсный сигналы
Диапазон частот от 1 мкГц до 20 или 30 МГц с разрешением 1 мкГц
Длительность фронта и спада (ном.) Прямоугольник: 8,4 нс, фиксированная
Импульс: от 8,4 нс до 1 мкс, независимая установка, разрешение 100 пс или 3 разряда
Выброс (тип.) < 2%
Скважность от 0,01% до 99,99%
Длительность импульса 16 нс минимум, разрешение 100 пс
Джиттер (от периода к периоду, тип.) < 40 пс (скз)
Пилообразный и треугольный сигналы
Диапазон частот от 1 мкГц до 200 кГц с разрешением 1 мкГц
Симметрия нарастания от 0,0% до 100,0%, разрешение 0,1%
(0% соответствует отрицательной пиле,
100% соответствует положительной
пиле, 50% соответствует треугольному сигналу)
Нелинейность (тип.) < 0,05% в диапазоне от 5% до 95% от амплитуды сигнала
Гауссовский шум
Полоса сигнала (тип.) от 1 мГц до 20 или 30 МГц, изменяемая
Пик-фактор (ном.) 4,6
Период повторения > 50 лет
Псевдослучайная двоичная последовательность (PRBS)
Скорость цифрового потока от 1 мбит/с до 50 Мбит/с, разрешение 1 мбит/с
Длина последовательности 2m -1, m=7, 9, 11, 15, 20, 23
Длительность фронта и спада (ном.) от 8,4 нс до 1 мкс, изменяемая, разрешение 100 пс или 3 разряда
Общие характеристики
Диапазон частот 20 МГц
Число каналов 2
Длина сигнала от 8 до 1 Мвыб. на канал (16 Mвыб с опцией 002) с шагом по 1 выборке
Частота дискретизации от 1 мквыб/с до 250 Мвыб/с, разрешение 1 мквыб/с
Разрешение по амплитуде 16 разрядов
Полоса (по уровню –3 дБ, ном.) Без фильтра: 40 МГц
С “Нормальным” фильтром: 0,27 x (частота дискретизации)
С “Шаговым” фильтром: 0,13 x (частота дискретизации)
Длительность фронта и спада 0,35 / Полоса (10 нс мин.) с “Нормальным” или “Шаговым” фильтром
Время установки (тип.) < 200 нс до 0,5% от конечного значения
Джиттер (тип.) Без фильтра: < 40 пс (скз)
“Нормальный” или “Шаговый” фильтр: < 5 пс
Настройка баланса
Усиление по амплитуде (баланс амплитуды между каналами) от -30 до +30 %
Дельта смещение Кан.1 и Кан.2 ± (5 В пост. тока – пиковое значение перем. тока) на нагрузке 50 Ом
± (10 В пост. тока – пиковое значение перем. тока) без нагрузки
Сдвиг IQ сигнала (настройка сдвига между каналами) от -4,00 нс до +4,00 нс
Секвенсор сигналов
Режим работы
Отдельные сигналы произвольной формы (сегменты) можно объединять в списки (последовательности) для создания длинных и более сложных сигналов. На каждом шаге последовательности можно указать, следует ли повторять соответствующий сегмент определенное число раз, повторять его бесконечно, повторять до появления события запуска, или остановить исполнение и ждать появления события запуска. Кроме того, на каждом шаге можно указать состояние выхода синхросигнала. Для повышения производительности можно предварительно загрузить в энергозависимую память до 32 последовательностей с общим числом сегментов до 1024.
Длина сегмента от 8 до 1 млн. выборок на канал (16 млн. выборок с опцией MEM) с шагом 1 выборка
Длина последовательности от 1 до 512 шагов
Число повторений сегмента от 1 до 1x106 или бесконечно
Развязка
Выходы Корпуса выходных разъемов Sync и Mod In соединены между собой, но изолированы
от корпуса прибора. Максимальное допустимое напряжение на изолированных
корпусах разъемов ±42 Впик
Выход сигнала
Выходное сопротивление (ном.) 50 Ом
Включение, выключение, инверсия Выбирается пользователем для каждого канала
Предельное напряжение Определяемые пользователем предельные значения Vmax и Vmin
Защита от перегрузки Автоматическое отключение выходов при возникновении перегрузки
Прибор выдерживает долговременное короткое замыкание выхода на землю
Амплитуда
Диапазон от 1 мВпик-пик до 10 Впик-пик на нагрузке 50 Ом
от 2 мВпик-пик до 20 Впик-пик без нагрузки
Разрешение 4 разряда
Единицы измерения Впик-пик, Вср.кв. или дБм
Погрешность (спец.) ±1% от установленного значения, ±1 мВпик-пик на 1 кГц
Постоянное смещение
Диапазон ±(5 В пост. тока – пиковое значение перем. тока.) на нагрузке 50 Ом
±(10 В пост. тока – пиковое значение перем. тока) без нагрузки
Разрешение 4 разряда
Единицы измерения В пост. тока
Погрешность (спец.) ±1% от установленного смещения, ±0,25% от установленной амплитуды, ±2 мВ
Климатические требования
Температура хранения от -40 до +70 ?C
Время прогрева 1 час
Рабочие условия EN61010, степень загрязнения 2; внутри помещений
Рабочая температура от 0 до +55 ?C
Рабочая относительная влажность от 5 до 80 %, без конденсации
Рабочая высота над уровнем моря до 3000 м
Питание
Напряжение 100 - 240 В, 50/60 Гц -5%, +10%
100 - 120 В, 400 Гц ±10%
Потребляемая мощность (тип.) < 45 Вт, < 130 ВА
Размеры 261,1 x 103,8 x 303,2 мм (с амортизаторами)
212,8 x 88,3 x 272,3 мм (без амортизаторов)
Вес 3,3 кг
