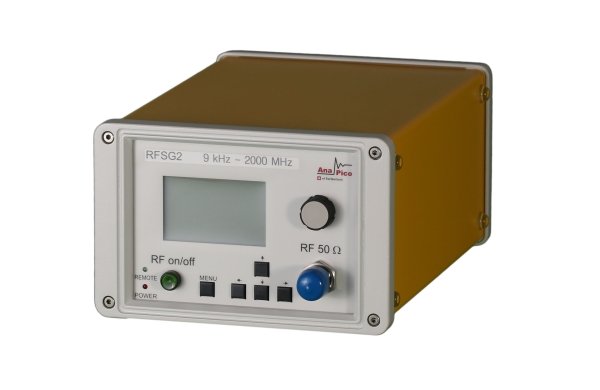

Генератор РЧ сигналов RFSG2 AnaPico
Аналоговый генератор сигналов, диапазон частот до 2 ГГц,
Максимальная мощность +20 дБм,
время установки частоты 20 мкс,
фазовый шум −130 дБн/Гц,
АМ, ФМ, ЧМ, ИМ, ЛЧМ, импульсная модуляция с шириной импульса от 30 нс.
Xарактеристики
• Диапазон рабочих частот от 9 кГц до 2 ГГц.
• Разрешение установки частоты 0,001 Гц.
• Время установки частоты/амплитуды 20 мкс.
• Фазовый шум, частота несущей 1 ГГц, отстройка 20 кГц: −130 дБн/Гц.
• Динамический диапазон:
- от −30 дБм до >+18 дБм (стандартно);
- от −120 дБм до >+17 дБм (опционально).
• Погрешность установки амплитуды 0,9 дБ.
• Наличие АМ, ФМ, ЧМ, ИМ, ЛЧМ-модуляции (внутренний/внешний источник).
• Возможность импульсной модуляции с шириной импульса от 30 нс.
• Возможность корпусного исполнения для монтажа в 19 дюймовую стойку (опция RFSG-RM).
• Питание от внутренней аккумуляторной батареи (опция RFSG-B3).
Характеристики
| Количество каналов | 1 |
| Частотный диапазон ОТ | 9 кГц |
| Частотный диапазон ДО | 2 ГГц |
| Опорный генератор (погрешность установки частоты) | ±5×10-7 |
| Выходной уровень (минимум) | -30 дБм, - 120 дБм - опция PE3 |
| Выходной уровень (максимум) | 20 дБм |
| Выходной импеданс (Ом) | 50 |
| Виды модуляции | АМ, ФМ, ЧМ, ИМ, ЛЧМ, импульсная модуляция с шириной импульса от 30 нс |
| ГКЧ | линейное, логарифмическое, случайное, по списку |
| Экран (см, разрешение) | да |
| Особенности | Высокая выходная мощность, высокая скорость перестройки частоты - 20 мкс. Фазовый шум < -122 дБн/Гц (отстройка на 20 кГц от несущей 1 ГГц). опция батарейного питания |
| Интерфейс | USB, LAN, опция – GPIB |
