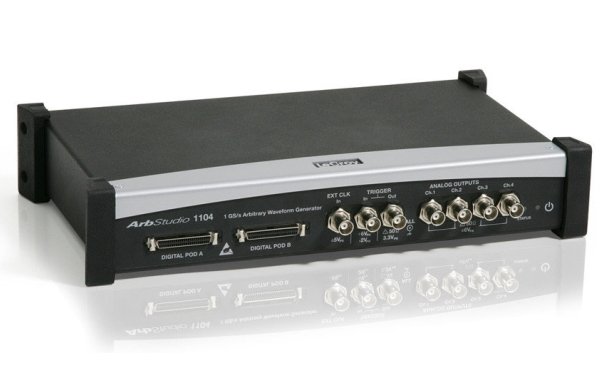

| Генератор сигналов LeCroy ArbStudio 1104 • 4 канала • Генератор произвольной формы по технологии ARB и прямого цифрового синтеза по технологии DDS • Диапазон частот: до 125 МГц • Разрядность ЦАП: 16 бит – режим ARB; 36 бит – режим DDS • Частота дискретизации до 1 ГГц (в режиме интерполяции) • Максимальная длина памяти для формирования сигнала 2 МБ • Режим формирования произвольного сигнала из различных сегментов (1…1024) с возможностью циклического повторения сегмента в последовательности (1…4.294.967.295) • Возможность формирования сигнала по заданной математической формуле • Возможность формирования одного сигнала из нескольких составляющих компонент путем математических функций • Цифровая модуляция: M-ASK, M-FSK, M-PSK, BPSK, QPSK • Поддержка мультиканального (до 8 внешних генераторов) синхронного режима работы • Синхровход и синхровыход, интерфейс USB • ПО для формирования сигналов произвольной формы |
| Технические данные | |||||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ArbStudio 1102 | ArbStudio 1102D | ArbStudio 1104 | ArbStudio 1104D |
| ПРЯМОЙ ЦИФРОВОЙ СИНТЕЗ (DDS) | Число выходных каналов | 2 | 4 | ||
| Выходной уровень | 20 Впик на нагрузке 1 Мом 10 Впик на нагрузке 50 Ом |
||||
| Ослабление сигнала | 1; 2 ; 4 и 8 раз | ||||
| Диапазон частот (синус) | 0,003645 Гц …100 МГц | ||||
| Время нарастания | до 800 пс | ||||
| Выброс на вершине прямоугольного сигнала |
Не более 10% | ||||
| Виды выходного сигнала | Синус, треугольник, меандр, импульс, пила, Sin X/X, Гауссовский и экспоненциальный сигналы, шум (8 типов шумовых сигналов), постоянное напряжение |
||||
| Погрешность установки уровня синусоидального сигнала на частоте 1 кГц |
± (1%+1 мВпик) | ||||
| Неравномерность АЧХ относительно 1 кГц, при уровне 1 Вскз |
0,1 дБ при частоте менее 100 кГц, 0,15 дБ для частот от 100 кГц до 5 МГц, 0,25 дБ для частот от 5 МГц до 20 МГц, 0,35 дБ для частот от 20 до 50 МГц 1 дБ для частот от 50 до 100 МГц |
||||
| Погрешность установки временных параметров |
± (1*10-6 +1/Fд), где Fд – установленная частота дискретизации | ||||
| Постоянное смещение | ± 4,995 В | ||||
| ПРОИЗВОЛЬНАЯ ФОРМА (ARB) | Диапазон частот | 0, 003645 Гц …125 МГц | |||
| Частота дискретизации | 250 МГц реального времени 500 МГц с интерполяцией 2 раза 1 ГГц с интерполяцией 4 и 8 раз |
||||
| Частота дискретизации | 1,5 Гц…500 МГц | ||||
| Длина памяти | 2 Мб | ||||
| Цифровые фильтры | НЧ, НЧ, ПФ и РФ (Баттерворта, Чебышева, инверсный Чебышева, Эллиптический, Бесселя) |
||||
| Разрешение по вертикали | 16 бит | ||||
| ПОСЛЕДОВАТЕЛЬНЫЙ РЕЖИМ | Количество сегментов | 1…1024 | |||
| Количество повторений сегментов | 1…4.294.967.295 или «до бесконечности» (цикл повторений замкнутый «по кольцу») |
||||
| Минимальная длительность сегмента |
16 нс | ||||
| МОДУЛЯЦИЯ | Виды модуляции | PSK, BPSK, QPSK, PI/4 DQPSK, 8PSK, 16PSK, 16QAM, 64QAM, 256QAM, пользовательская |
|||
| Несущая | Стандартная или произвольная форма | ||||
| Скорость передачи | до 1 МГц | ||||
| ОБЩИЕ ДАННЫЕ | Напряжение питания | 12 В пост | |||
| Размеры | 62 × 326 × 182 мм | ||||
| Вес | 1,3 кг | ||||
| Комплект поставки | Сетевой шнур, блок питания, руководство по эксплуатации, ПО | ||||
