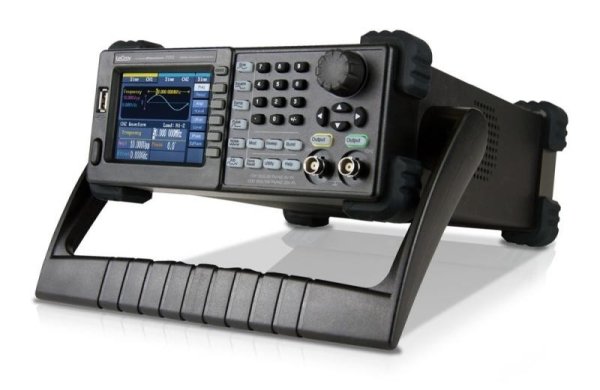

Генератор сигналов LeCroy WaveStatiom 2052

Артикул: 1-14797

• Кол-во каналов: 2 канала
• Диапазон частот: 50 МГц
• Длина памяти (точек): 16 К
• Частота дискр.: 125 МГц




Генератор сигналов LeCroy WaveStatiom 2052


Два независимых выходных канала: диапазон частот 1 мкГц...50 МГц; выходной уровень: Канал1: 2 мВ...10 Впик-пик (50 Ом, ?10 МГц), 2 мВ...5 Впик-пик (50 Ом, ?10 МГц), 4 мВ...20 Впик-пик (1 МОм, ? 10 МГц), 4 мВ...10 Впик-пик (1 МОм, ?10 МГц); Канал 2: 2 мВ...3 Впик-пик (50 Ом), 4 мВ...6 Впик-пик (1 МОм); формы сигналов: синус, меандр, треугольник, импульс, шум; режимы модуляции: АМ, ФМ, ЧМ, АМн, ФМн, ЧМн, ШИМ; режимы (ГКЧ) и формирования пакетов (Burst). Сигналы произвольной формы (> 40 форм): ЦАП 14-бит, частота дискретизации 125 MГц, длина памяти СПФ 16 К точек. Встроенный частотомер 100 мГц … 200 МГц. Интерфейс: USB, (опционально GPIB – usb-кабель адаптер). 105 ? 229 ? 280 мм, 2,6 кг


ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• 2 канала (два независимых выхода)
• Диапазон частот (синус): 1 мкГц – 10 МГц; для меандра до 25 МГц (в зависимости от модели)
• Разрешение по частоте 1 мкГц
• Разрядность ЦАП 14 бит; частота дискретизации 125 МГц; память 16 тысяч точек
• Использование прямого цифрового синтеза (DDS)
• Погрешность (1 год): 1х10-4 (опция: ±2×10-7)
• Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный, импульс, белый шум
• Режим формирования сигнала произвольной формы (45 видов)
• Виды модуляции: АМ, ФМ, ЧМ, ЧМн, АМн, ШИМ
• Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …50000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…500 с, нач. фаза 0,1º - 360º
• Вход внешнего ОГ (10 МГц), синхронизация (вход и выход)
• Интерфейс USB (ДУ, программирование), GPIB (КОП)
• ПО для формирования сигналов СПФ
• Цветной графический дисплей (диаг.9 см, 320х240)
• Опция 100: термостатированный опорный генератор (стабильность: ±2×10-7)




Модель Кол-во каналов Диапазон частот Длина памяти (точек) Частота дискр.
WaveStatiom 2012 2 канала 10 МГц 16 К 125 МГц
WaveStatiom 2022 2 канала 25 МГц 16 К 125 МГц
WaveStatiom 2052 2 канала 50 МГц 16 К 125 МГц




Компания LeCroy расширяет свою линейку цифровых генераторов, представленных ранее серией ArbStudio генераторов произвольных форм на базе ПК. Новые генераторы относятся к классу генераторов специальной и произвольной формы (СПФ) бюджетного сегмента.

В серии представлены три модели генераторов с максимальной выходной частотой 10 МГц, 20 МГц и 50 МГц. Генераторы WaveStation от LeCroy обеспечивают выдачу 5 форм стандартных функциональных сигналов: синус, прямоугольник, треугольник, импульс, шум, а также воспроизведение более 40 встроенных в меню готовых форм сигналов произвольной формы.

Новинки используют технологию прямого цифрового синтеза (DDS), которая позволяет формировать точные, стабильные и неискаженные по форме сигналы для широкого круга измерительных приложений и инженерного дизайна. Генераторы оснащены информативным цветным графическим ЖК-дисплеем и имеют удобный пользовательский интерфейс.

Особенностью серии WaveStation является наличие в генераторах двух полностью независимых выходных каналов, что обеспечивает возможность одновременной генерации совершено произвольных сигналов (по частоте, амплитуде и форме). Генераторы имеют переключаемое выходное сопротивление 1 МОм / 50 Ом для обеспечения возможности подключения к различным трактам.
