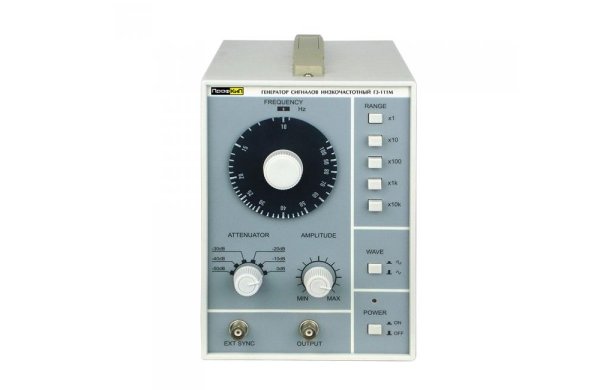

Генератор сигналов низкочастотный ПРОФКИП Г3-111М

Артикул: 1-18852

  • Частотный диапазон: 10 Гц … 1 МГц
  • Форма сигналов: синус, меандр
  • 6-ступенчатый выходной аттенюатор
  • Функция внешней синхронизации
  • Точность: ±(3% + 1 Гц)
  • Максимально допустимое входное напряжение: 10 В
  • Индикатор частоты: Лимб
  • Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2Гц /60 Гц ±2 Гц
  • Габариты, вес: 142х197х233 мм, 3.5 кг

НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-111М

Генератор сигналов низкочастотный ПРОФКИП Г3-111М является малогабаритным аудио-генератором. Установка частоты осуществляется плавно в пределах одного поддиапазона. Всего в генераторе пять поддиапазонов, предназначенных для эксплуатации в жестких условиях. Синхронизация частоты генератора сигналов низкочастотного ПРОФКИП Г3-111М может осуществляться внешними сигналами в независимости от их формы.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-111М

• Диапазон частот: 10 Гц … 1 МГц
• 6-ступенчатый выходной аттенюатор
• Функция внешней синхронизации
• Формы сигнала: синусоида, меандр
• Простота использования

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ ЗНАЧЕНИЯ
СИНУСОИДАЛЬНАЯ ВОЛНА
Диапазон частот 10 Гц … 1 МГц, 5 диапазонов
Индикатор частоты Лимб
Точность ±(3% + 1 Гц)
Выходное напряжение ≥ 5 В (без нагрузки)
≥ 2.8 В (с нагрузкой 600 Ом)
Частотный отклик 10 Гц … 1 МГц ±1.5 дБ ( с нагрузкой 600 Ом, задание частоты 1 кГц)
Коэффициент искажения 400 Гц … 20 кГц 0.1% или менее
50 Гц … 500 кГц 0.5% или менее
ПРЯМОУГОЛЬНАЯ ВОЛНА
Выходное напряжение 10 Впик-пик или более
Время нарастания и спада ≤ 0.25 мкс
Коэффициент заполнения 50% ±5% при 1 кГц
ВНЕШНЯЯ СИНХРОНИЗАЦИЯ
Полоса синхронизации ±3% /В
Максимально допустимое входное напряжение 10 В
Входной импеданс 10 кОм ±10%
ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ
Импеданс 600 ОМ ± 10%
Выходной аттенюатор 0 дБ, -10 дБ, -20 дБ, -30 дБ, -40 дБ, -50 дБ, 6 диапазонов (точность ±1 дБ при нагрузке 600 Ом)



ОБЩИЕ ДАННЫЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-111М

• Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2Гц /60 Гц ±2 Гц
• Габаритные размеры: 142х197х233 мм
• Вес: 3.5 кг

КОМПЛЕКТ ПОСТАВКИ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-111М

• Генератор сигналов низкочастотный ПРОФКИП Г3-111М
• Кабель питания
• Руководство по эксплуатации
