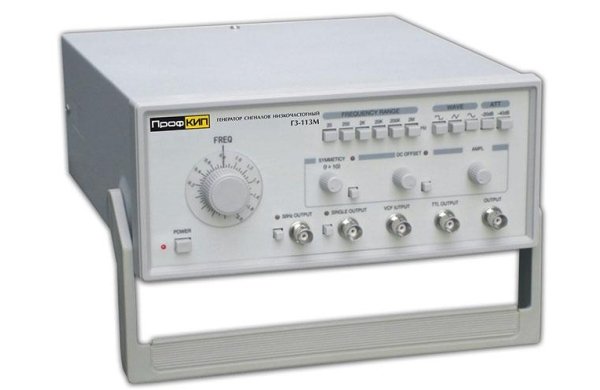

| НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-113М
Генератор сигналов низкочастотный ПРОФКИП Г3-113М - предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и т.д. Прибор относится к серии бюджетных генераторов сигналов низкой частоты ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-113М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ОСНОВНОЙ ВЫХОД | |
| Диапазон частот | 0.2 Гц … 2 МГц |
| Форма сигналов | синус, меандр, треугольник, пилообразный, импульсный и т.д. |
| Выходное сопротивление | 50 Ом ±10% |
| Амплитуда выходного сигнала | ≥ 20 Впик-пик (с нагрузкой 1 МОм) ≥ 10 Впик-пик (с нагрузкой 50 Ом) |
| Ослабление выходного сигнала | 0 дБ /20 дБ /40 дБ /60 дБ |
| Сдвиг по постоянному току | 0 В … ±10 В (с нагрузкой 1МОм) 0 В … ±5 В (с нагрузкой 50 Ом) |
| Симметрия | 10% … 90% |
| СИНУСОИДАЛЬНЫЙ СИГНАЛ | |
| Коэффициент искажения | 20 Гц … 20 кГц ≤ 1% |
| Частотный отклик | 2 Гц … 2 МГц ≤ ±1 дБ |
| ПРЯМОУГОЛЬНЫЙ СИГНАЛ | |
| Время нарастания и спада | ≤ 30 нс |
| TTL ВЫХОД | |
| Время нарастания и спада | ≤ 50 нс |
| Нижний уровень | ≤ 0.4 В |
| Верхний уровень | ≥ 3.5 В |
| Импеданс | 100 Ом |
| ВХОД УПРАВЛЕНИЯ ЧАСТОТОЙ НАПРЯЖЕНИЕМ (VCF) | |
| Входное напряжение | -5 В … 0 В |
| Полное входное сопротивление | 10 кОм ±10% |
| ВЫХОД 50 Гц | |
| 2 Впик-пик, синхронизация сетью электропитания | |
ОБЩИЕ ДАННЫЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-113М
• Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
• Габаритные размеры: 250х105х280 мм
• Вес: 2.5 кг
КОМПЛЕКТ ПОСТАВКИ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-113М
• Генератор сигналов низкочастотный ПРОФКИП Г3-113М
• Кабель питания
• Руководство по эксплуатации
