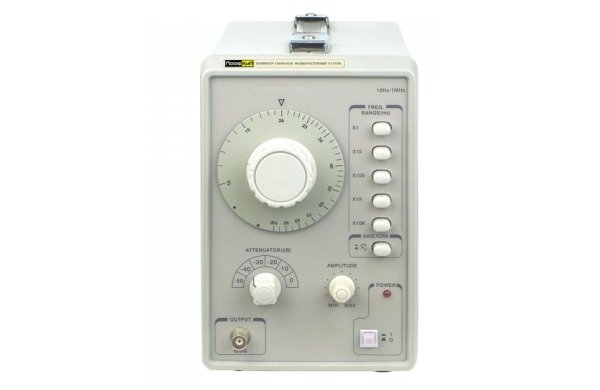

Генератор сигналов низкочастотный ПРОФКИП Г3-118М

Артикул: 1-18857

  • Диапазон частот: 10 Гц … 1 МГц
  • Точность: ±(3% + 1 Гц)
  • Максимальное входное напряжение: 15 В
  • Индикатор частоты: Лимб
  • Формы сигнала: синусоида, меандр
  • 6-ступенчатый выходной аттенюатор
  • Функция внешней синхронизации
  • Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2Гц /60 Гц ±2 Гц
  • Габариты, вес: 130х200х280 мм, 2.5 кг

НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-118М

Генератор сигналов низкочастотный ПРОФКИП Г3-118М является малогабаритным аудио-генератором. Установка частоты осуществляется плавно в пределах одного поддиапазона. Всего в генераторе пять поддиапазонов, предназначенных для эксплуатации в жестких условиях. Синхронизация частоты генератора сигналов низкочастотного ПРОФКИП Г3-118М может осуществляться внешними сигналами в независимости от их формы.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-118М

• Диапазон частот: 10 Гц … 1 МГц
• 6-ступенчатый выходной аттенюатор
• Функция внешней синхронизации
• Формы сигнала: синусоида, меандр
• Простота использования

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ ЗНАЧЕНИЯ
СИНУСОИДАЛЬНАЯ ВОЛНА
Диапазон частот 10 Гц … 1 МГц, 5 диапазонов
10 Гц … 10 кГц (прямоугольная волна)
Индикатор частоты Лимб
Точность ±(3% + 1 Гц)
Выходное напряжение 10 Впик-пик (с нагрузкой 600 Ом)
Частотный отклик 10 МГц … 1 МГц, ±1.5 дБ (с нагрузкой 600 Ом, при задании частоты 1 кГц)
Коэффициент искажения ≤ 0.1%
ПРЯМОУГОЛЬНАЯ ВОЛНА
Выходное напряжение 30 Впик-пик
Время нарастания и спада ≤ 200 нс
Коэффициент заполнения 50% ±5% при 1 кГц
ВНЕШНЯЯ СИНХРОНИЗАЦИЯ
Полоса синхронизации ±1% /В
Максимально допустимое входное напряжение 15 В
Входной импеданс 150 кОм
ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ
Импеданс 600 Ом
Выходной аттенюатор 0 дБ, - 10 дБ, -20 дБ, -30 дБ, -40 дБ, -50 дБ
6 диапазонов (точность ±1 дБ при нагрузке 600 Ом)



ОБЩИЕ ДАННЫЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-118М

• Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2Гц /60 Гц ±2 Гц
• Габаритные размеры: 130х200х280 мм
• Вес: 2.5 кг

КОМПЛЕКТ ПОСТАВКИ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-118М

• Генератор сигналов низкочастотный ПРОФКИП Г3-118М
• Кабель питания
• Руководство по эксплуатации
