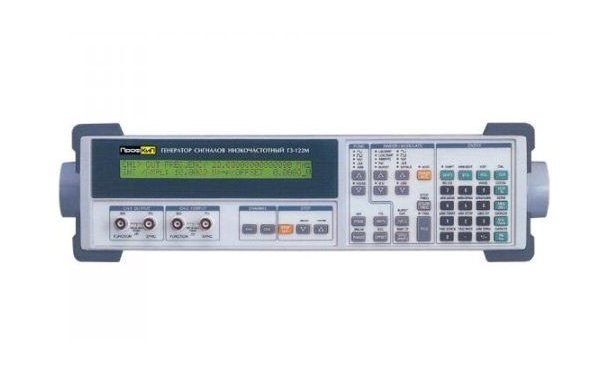

| НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-124М
Генератор сигналов низкочастотный ПРОФКИП Г3-124М предназначен для исследования, настройки и испытаний систем и приборов в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-124М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| Форма сигналов | синус, меандр, треугольник, пила, шум и произвольная форма |
| ЧАСТОТНЫЙ ДИАПАЗОН | |
| Синус и меандр | 0.01 мкГц … 31 МГц |
| Пила и треугольник | 0.01 мкГц … 2 МГц |
| Шум | 10 МГц |
| ВЫХОД | |
| Выход | 1 канал |
| Выходное напряжение | 20 мВ … 20 Впик-пик (без нагрузки) 10 мВ … 10 Впик-пик (с нагрузкой 50 Ом) |
| Разрешение | 3 значения (цифры) |
| Точность установки | синус: ±0.2 дБ (1 мкГц … 20 МГц) меандр: ±3% (0.01 мкГц … 100 кГц) пила, треугольник и произвольная: ±3% |
| СДВИГ ПО ПОСТОЯННОМУ ТОКУ | |
| Смещение | 0 В … 10 В (без нагрузки) 0 В … ±5 В постоянного тока (с нагрузкой 50 Вт) |
| Разрешение | 3 значения (цифры) |
| Точность | ±1.5% + 0.2 мВ |
| СИНУСОИДАЛЬНЫЙ СИГНАЛ | |
| Спектральная чистота паразитных синусоидального сигнала | < -50 дБс (не гармоника) |
| Фазовый шум | < 50 дБс в полосе 30 кГц |
| Субгармоника | < -50 дБс |
| Гармоническое искажение | -45 дБс (на частоте 1 МГц) -32 дБс (1 кГц … 31 МГц) |
| ПРЯМОУГОЛЬНЫЙ СИГНАЛ | |
| Время нарастания и спада | < 15 нс до 90% от полной амплитуды |
| Ассиметрия | < 1% от периода + 4 нс |
| Выброс | < 5% |
| ПИЛООБРАЗНЫЙ СИГНАЛ, ТРЕУГОЛЬНЫЙ СИГНАЛ И СИГНАЛ ПРОИЗВОЛЬНОЙ ФОРМЫ | |
| Время нарастания и спада | < 35 нс |
| Время синтеза | < 1 мкс |
| Линейность | ±0.5% полная шкала |
| СИГНАЛ ПРОИЗВОЛЬНОЙ ФОРМЫ | |
| Форма сигнала | синус, меандр, треугольник, пила, постоянный, экспоненциальное падение, шум, от руки, сеть, затухающий синус |
| Частота дискретизации | 40 Мвыб/с (максимум) |
| Длина памяти сигнала | 16 точек … 16384 точки |
| Разрешение по амплитуде | 12 бит |
| ШУМ | |
| Диапазон | 9999.99° |
| Разрешение | 0.01° |
| Уровень | 0.001 Гц … 10 кГц |
| ЧАСТОТНАЯ МОДУЛЯЦИЯ | |
| Источник | внутренняя |
| Форма сигнала | синус, меандр, треугольник, пила, произвольная форма |
| Уровень | 0.001 Гц … 10 кГц |
| Размах | 0.01 Гц … 31 МГц (2 МГц для треугольника или пилы) |
| АМПЛИТУДНАЯ МОДУЛЯЦИЯ | |
| Источник | внутренняя и внешняя |
| Форма сигнала | синус, меандр, треугольник, пила, произвольная форма |
| Глубина | 0% … 100% |
| Уровень | внутренняя: 0.001 Гц … 10 кГц внешняя: максимум 20 кГц |
| Искажение | < -35 дБ |
| Две боковые с подавлением несущей | < -35 дБ типично при уровне модуляции 1 кГц |
| Внешний вход | 5 В для 100% модуляции |
| СВИПИРОВАНИЕ | |
| Тип | линейное или логарифмическое, непрерывная фаза |
| Форма сигнала | вверх, вниз, вверх-вниз, одиночный сигнал |
| Время свипирования | 100 мкс … 1000 с (0.001 Гц … 10 кГц) |
| Размах | 0.01 мкГц … 31 МГц (2 МГц для пилы и треугольника) |
| Метки | две метки устанавливаются пользователем между любыми точками свип-сигнала выход свип-сигнала: 0 В … 10 В линейный пилообразный синхросигнал |
| СТРОБИРОВАНИЕ | |
| Форма сигнала | синус, меандр, треугольник, пила, произвольная форма |
| Диапазон частот | максимум до 2 МГц для любой формы сигнала |
| Число периодов | 1 … 65000 периодов в одном пакете |
| Сдвиг фазы | ≤ 100 кГц |
| ГЕНЕРАТОР СИНХРОЗАПУСКА | |
| Источник синхросигнала | Внутренний, внешний (+/- фронт), сеть, однократно |
| Задержка запуска | 100 мкс … 999.99 с |
| Вход синхронизации | запуск по положительному или отрицательному фронту, уровень TTL |
| Выход синхронизации | уровень TTL |
ОБЩИЕ ДАННЫЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-124М
• Интерфейс RS-232
• Питание: 100 В /120 В /220 В /240 В (±15%), 50 /60 Гц
• Габаритные размеры: 363х109х386 мм
• Вес: 8.5 кг
КОМПЛЕКТ ПОСТАВКИ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-124М
• Генератор сигналов низкочастотный ПРОФКИП Г3-124М
• BNC кабель
• Кабель питания
• Программное обеспечение
• Руководство по эксплуатации
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-124М
• GPIB-интерфейс
