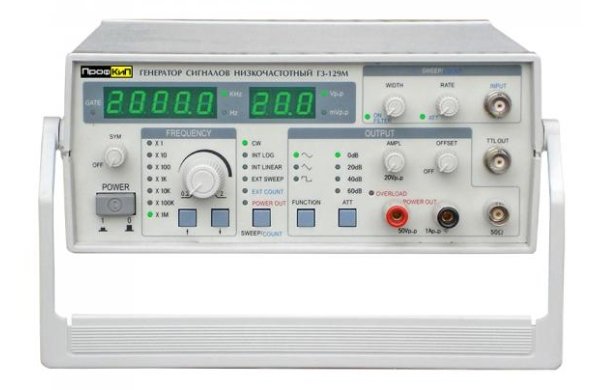

| НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-129М
Генератор сигналов низкочастотный ПРОФКИП Г3-129М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Генератор сигналов низкочастотный ПРОФКИП Г3-129М обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и др. формы. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-129М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ВЫХОДНЫЕ ПАРАМЕТРЫ | |
| Диапазон частот | 0 Гц … 2 МГц |
| Форма сигналов | синус, меандр, треугольник и т.д. |
| Выходной импеданс | функциональный выход: 50 Ом TTL /CMOS: 600 Ом |
| Амплитуда выходного сигнала (функциональный выход) | 10 Впик-пик (с нагрузкой 50 Ом) 20 Впик-пик ( с нагрузкой 1 МОм) |
| Выходной аттенюатор | 0 дБ /20 дБ /40 дБ /60 дБ |
| Постоянное смещение | -5 В … +5 В ±10% (50 Ом) -10 В … +10 В ±10% (1 МОм) |
| Симметрия | 10% … 90% |
| Коэффициент искажения | 10 Гц … 100 кГц < 1% |
| Линейность треугольной волны | > 90% |
| Время нарастания и спада прямоугольного сигнала | ≤ 30 нс |
| TTL уровень выходного сигнала | низкий ≤ 0.8 В высокий ≥ 1.8 В |
| CMOS уровень выходного сигнала | 3 Впик-пик … 15 Впик-пик регулируемый |
| Режим развертки | линейный /логарифмический VCF |
| Выходная мощность | 10 Вт(передний фронт прямоугольной волны < 1 мкс) (5 Вт свыше 100 кГц. ёмкость нагрузки ≥ 4 Ом) |
| УСИЛИТЕЛЬ | |
| Выходная мощность | 10 Вт, 4 Ом |
| Выходная частота | 20 Гц … 20 кГц |
| ЧАСТОТОМЕР | |
| Разрядность дисплея | 3-разрядный |
| Диапазон частот | 0.200 Гц … 2000 кГц |
| Выходной импеданс | 500 кОм /30 пФ |
| Временная развертка | 10 МГц |
| Точность | точность временной развертки ± подсчет |
| Аттенюатор | -20 дБ |
| Стабильность | 5 х 10-6 /день |
ОБЩИЕ ДАННЫЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-129М
• Питание: 100 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
• Габаритные размеры: 230х85х240 мм
• Вес: 1.75 кг
КОМПЛЕКТ ПОСТАВКИ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-129М
• Генератор сигналов низкочастотный ПРОФКИП Г3-129М
• Кабель питания
• Руководство по эксплуатации
