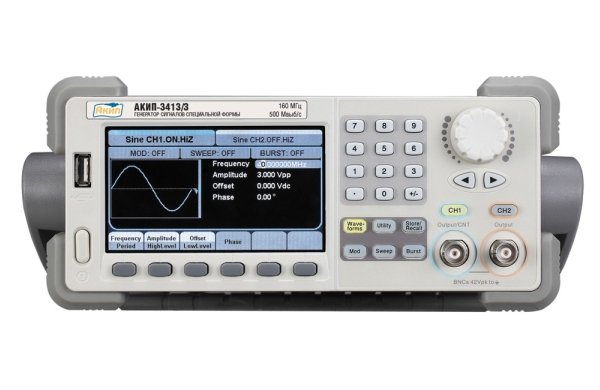

| Генератор сигналов произвольной формы АКИП-3413/2
• 2 канала (два независимых выхода) |
Технические данные:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АКИП-3413/1 | АКИП-3413/2 | АКИП-3413/3 |
| ВЫХОДНЫЕ ПАРАМЕТРЫ (КАН1/ КАН2) |
Частотный диапазон (для синуса) | 1 мкГц – 80 МГц | 1 мкГц – 120 МГц | 1 мкГц – 160 МГц |
| Разрешение | 1 мкГц | |||
| Погрешность установки частоты | ±2*10-6 (опция: ±2×10-7) | |||
| Выходной уровень (50 Ом) | 1 мВ - 10 Впик (≤ 40 МГц) 1 мВ - 5 Впик (40 МГц - 100 МГц) 1 мВ - 2,5 Впик (100 МГц - 130 МГц) 1 мВ - 1,5 Впик (130 МГц - 160 МГц) |
|||
| Выходное сопротивление | 1 МОм/ 50 Ом | |||
| СИНУСОИДА | Погрешность установки уровня на 100 кГц | ±(1 % + 1 мВпик-пик) | ||
| Фазовый шум | -116 дБн/Гц при отстройке 100 кГц | |||
| КНИ (коэфф. нелин. искажений) | < 0,1 % (до 20 кГц, 1 Впик-пик) | |||
| Коэффициент гармоник | < -35 дБн до 100 МГц, | |||
| КНИ (коэфф. нелин. искажений) | < 0,1% (до 20 кГц, 1 Впик-пик) | |||
| ПОСТОЯННОЕ СМЕЩЕНИЕ | Диапазон (в зависимости от выходного уровня) | ± 5 В (50 Ом) В; ±10 В (1 МОм) | ||
| Погрешность установки | ±(1% от смещения +1 мВ) | |||
| МЕАНДР | Частотный диапазон | 1 мкГц – 30 МГц | мкГц – 40 МГц | 1 мкГц – 50 МГц |
| Время нарастания/спада | < 8 нс | |||
| Выброс | < 3% | |||
| Перестраиваемая скважность | 20 – 80 % (до 10 МГц), 40 – 60 % (до 40 МГц), 50 % (до 50 МГц) | |||
| Погрешность установки скважности | ±1 % от периода + 5 нс | |||
| Джиттер | 100 пс | |||
| ПИЛА, ТРЕУГОЛЬНИК | Диапазон частот | 1 мкГц – 2 МГц | 1 мкГц – 3 МГц | 1 мкГц – 4 МГц |
| Нелинейность | <0,1% | |||
| Перестраиваемая скважность | 0,0 – 100,0% | |||
| ИМПУЛЬС | Диапазон частот | 1 мкГц – 20 МГц | 1 мкГц – 30 МГц | 1 мкГц – 40 МГц |
| Длительность импульса | От 12 нс | |||
| Время нарастания/спада | 6 нс – 6 с, разрешение 100 пс | |||
| Диапазон изменения скважности | 0,0001% - 99,9999% | |||
| Выброс | < 3% | |||
| Джиттер | < 100 пс | |||
| БЕЛЫЙ ШУМ | Полоса частот (белый шум) | 100 МГц (- 3 дБ) | ||
| ПРОИЗВОЛЬНАЯ ФОРМА (СПФ) | Диапазон частот | 1 мкГц – 20 МГц | 1 мкГц – 30 МГц | 1 мкГц – 40 МГц |
| Длина памяти | Канал 1: 16 тысяч точек; Канал 2: 512 тысяч точек | |||
| Разрешение ЦАП | 14 бит | |||
| Частота дискретизации | 500 МГц | |||
| Мин. время нарастания/спада | 10 нс | |||
| Джиттер | ≤ 2 нс | |||
| ПАКЕТНЫЙ РЕЖИМ | Формы сигналов | Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс | ||
| Частота несущей | 2 мГц – 100 МГц | |||
| Виды запуска | По счету (1 … 1000000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу |
|||
| Нач./конеч. фаза | 0° - +360° | |||
| Период повторения | 1 мкс – 1000 с ± 1% | |||
| Источник строб-импульса | Внешний | |||
| Источник синхронизации | Внешний, внутренний, ручной | |||
| АМ, ЧМ | Формы несущей | Синус, меандр, пила, произвольная | ||
| Источник модуляции | Внешний/внутренний | |||
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц) |
|||
| Коэффициент АМ | 0 - 120 % (АМ) | |||
| ФМ | Формы несущей | Синус, меандр, пила, произвольная | ||
| Источник модуляции | Внешний/внутренний | |||
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц) |
|||
| Диапазон установки девиации фазы | 0º - 360,0º, разрешение 0,1º | |||
| ЧМН, АМН | Формы несущей | Синус, меандр, пила, произвольная | ||
| Источник модуляции | Внешний/внутренний | |||
| Модулирующее колебание (внутреннее) | Меандр (скважность 50 %, частота 1 мГц – 1 МГц) | |||
| ШИМ | Диапазон частот | 500 мкГц – 10 МГц | ||
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, произвольная (частота до 50 кГц) | |||
| Источник модуляции | Внешний/внутренний | |||
| ГКЧ | Формы несущей | Синус, меандр, пила, произвольная | ||
| Время качания | 1 мс - 500 с ± 1 % | |||
| Закон качания | Линейный или логарифмический | |||
| Тип качания | Возрастание или убывание | |||
| Источник синхронизации | Внешний, внутренний, ручной | |||
| ЧАСТОТОМЕР | Частотный диапазон | 100 мГц - 200 МГц | ||
| Разрешение | 6 разрядов | |||
| Измерения | Частота, период, +/- длительность, скважность (F ≤ 10 МГц; U ≤ 5 Впик-пик) |
|||
| Статистика | относительные значения (PPM) | |||
| Вход | 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл | |||
| Чувствительность | 50 мВ (100 мГц - 100 МГц), 100 мВ (100 - 200 МГц) | |||
| ПАРАМЕТРЫ ДОПОЛНИТЕЛЬНЫХ ВХОДОВ/ВЫХОДОВ |
Вход/выход внешнего опорного сигнала | 10 МГц; уровень: 2,3 – 3,3 Впик-пик; 1 кОм | ||
| Вход внешней синхронизации | Входной уровень: TTL; длительность импульса: > 50 нс; входное сопротивление: > 5 кОм |
|||
| Выход сигнала синхронизации | Входной уровень: TTL; длительность импульса: > 60 нс; выходное сопротивление: 50 Ом; максимальная частота: 1 МГц |
|||
| Выход SYNC | Входной уровень: TTL; длительность импульса: > 50 нс; выходное сопротивление: 50 Ом; максимальная частота: 2 МГц |
|||
| Вход внешней модуляции | глубина модуляции (100 %) ± 4,5 В; сопротивление > 5 кОм |
|||
| ОБЩИЕ ДАННЫЕ | ЖК-дисплей | Цветной графический, диагональ 11 см, разрешение: 480х272 |
||
| Напряжение питания | 220 В (±15 %), 50 / 60 Гц | |||
| Размеры | 105 × 261 × 344 мм | |||
| Вес | 2,8 кг | |||
| Комплект поставки | Сетевой шнур, Руководство по эксплуатации, USB кабель, Диск с ПО | |||
| Опции | Опция 100 (термостатированный ОГ ±2×10-7 в год) Адаптер GPIB-USB | |||
