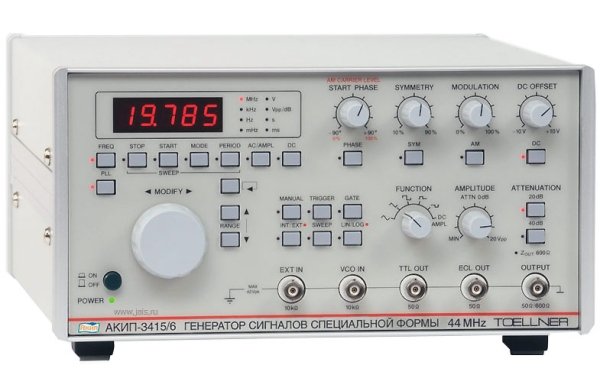

Генератор сигналов произвольной формы АКИП-3415/3

Артикул: 1-16590

• 1 вых. канал
• Диапазон частот: 1 мГц – 22 МГц
• Высокое выходное напряжение 7 мВ…20 Впик-пик
• Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс
• Режим ГКЧ (свипирование)
• Режим усилителя (вход внешнего сигнала)
• Выход ECL и ТТЛ-уровня
• Вход внешней модулирующей частоты (VCO)
• Встроенный частотомер
• Защита выхода от обратных напряжений
• Компактный размер, алюминиевый корпус

• 1 вых. канал
• Диапазон частот: 1 мГц – 22 МГц
• Высокое выходное напряжение 7 мВ…20 Впик-пик
• Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс
• Режим ГКЧ (свипирование)
• Режим усилителя (вход внешнего сигнала)
• Выход ECL и ТТЛ-уровня
• Вход внешней модулирующей частоты (VCO)
• Встроенный частотомер
• Защита выхода от обратных напряжений
• Компактный размер, алюминиевый корпус



ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
ВЫХОДНЫЕ ПАРАМЕТРЫ Частотный диапазон 1 мГц – 22 МГц (все формы сигналов)
Погрешность установки частоты ±1 е.м.р. (<5% от полной шкалы в используемом масштабе)
2×10-6 в режиме PLL (авт. фазовая подстройка частоты)
5 % от полной шкалы от 1 мГц до 10 Гц
Выходной уровень 7 мВ…20 Впик-пик; 3 Впик-пик…10 Впик-пик в импульсе
Выходное сопротивление 50/600 Ом (переключаемое)
Защита выхода Защита от обратного напряжения ≤120 В (опция)
Ослабление 30 дБ (регулируемое +20 дБ)
40 дБ (фиксированное)
ПОСТОЯННОЕ СМЕЩЕНИЕ Диапазон (AC + DC) ±10 В
СИНУСОИДА Суммарные гармонические искажения на частотах до 100 кГц <0,5 %
Уровень гармоник в вых. сигнале 26 дБн до 22 МГц
ПРЯМОУГОЛЬНИК Время нарастания/спада
Выброс
Скважность 10% - 90%
ТРЕУГОЛЬНИК Нелинейность <1% для частот < 100 кГц
ИМПУЛЬС Время нарастания/спада
Выброс
ИЗМЕНЕНИЕ СИММЕТРИИ Диапазон 10% - 90%
Максимальная частота для всех сигналов До 2,2 МГц
ПОСТОЯННОЕ НАПРЯЖЕНИЕ Диапазоны 0…±0,1 В, 0…±1 В, 0…±10 В (50/ 600 Ом)
ГКЧ Формы несущей Все формы сигналов
Время качания 1 мс – 1000 с
Закон качания Линейный/ логарифмический
Тип качания Возрастание/ убывание
Источник синхронизации Внешний, внутренний, ручной
РЕЖИМ УСИЛИТЕЛЯ Усиление 14 дБ (регулируемое)
Диапазон усиления 0…12 МГц
Суммарные гармонические искажения < 0,2 % до 100 кГц
Сопротивление входа 10 кОм
ВХОДЫ/ ВЫХОДЫ Выход синхронизации Сигнал ЭСЛ и ТТЛ-уровня, 50 Ом
Вход внешней модуляции 5 В, изменение частоты 1:1000
Выход модуляции 0…5 В, изменение частоты 1000:1
Внешний вход Вход усилителя (Uвх. макс. = 15 Вскз) и частотомера
ЧАСТОТОМЕР Диапазон частот 10 Гц до 50 МГц
Разрешение 4 разряда с автовыбором диапазона
Погрешность <10-5
Входное напряжение Уровень ТТЛ
Входное сопротивление 10 кОм, 120 пФ
Защита входа 15 Вскз
ОБЩИЕ ДАННЫЕ Напряжение питания ~115/230 В (± 10 %), 43 - 63 Гц (потребл. 40 ВА)
Габаритные размеры 265 × 147 × 330 мм
Рабочая температура 0…50 °С
Масса 5 кг
Комплект поставки Сетевой шнур, РЭ, соедин. кабель (BNC), нагрузка 50 Ом, адаптер BNC- гнездо 4 мм, адаптер BNC – штекер 4 мм, тройник BNC, аттенюатор 40 дБ
Опции Ручка для переноски (TOE 9008), адаптер для встраивания в стойку 19 " 3HU (TOE 9501), монтажный комплект для стойки 19 " 4HU (TOE 9503)
