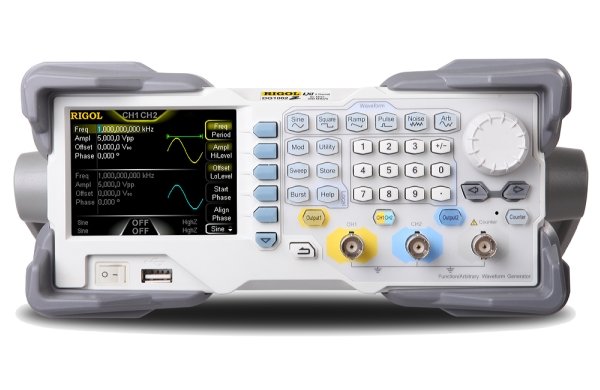

| RIGOL DG1000Z - серия цифровых генераторов сигналов произвольной формы бюджетного ценового класса представлена двумя моделями DG1032Z и DG1062Z, которые различаются максимальной величиной верхней границы полосы рабочих частот (30 МГц и 60 МГц соответственно). Приборы серии RIGOL DG1000Z имеют по два полнофункциональных идентичных выходных канала, которые могут быть использованы в качестве отдельных независимых генераторов, параметры работы которых, а также формы выходного сигнала на каждом канале, одновременно отображаются на дисплее генератора. Использование в конструкции принципов прямого цифрового синтеза (DDS) позволяет получать выходной сигнал с высокими показателями по стабильности, точности, чистоте с низкий уровнем искажений, которыми обладают более дорогие модели. Изделия серии RIGOL DG1000Z это многофункциональные приборы, добавляющие к функции генератора сигналов возможности по генерации различных шумов, генератора импульса, генератора гармоник, обладают функциями аналоговой и цифровой модуляции, частотомера. Следует выделить еще несколько параметров характеризующих данные приборы: точность установки составляет всего ± 1 ppm , уровень собственных шумов не более -125 dBc/Hz на отстройке 10 кГц (такого показателя нет ни у одного из аналогов в бюджетном классе приборов), гармонические искажения - не более - 65 dBc. По своим функциональным возможностям серия генераторов RIGOL DG1000Z близка к показателям серии RIGOL DG4000 ( модели DG4162, DG4102 и DG4062). Генераторы серии RIGOL DG1000Z способны формировать до 160 произвольных форм сигналов с максимальной частотой генерации до 60 МГц (DG1062Z) и разрешением в 1 мкГц. Кроме стандартных (встроенных) форм сигналов пользователь может работать с аналоговыми и цифровыми модулированными сигналами (AM, FM, PM, ASK, FSK, PSK, PWM) формировать пакеты импульсов , работать в режиме качания частоты (свипирования), использовать функцию генерации гармоник (до 8-го порядка), А, кроме того, в генераторах сигналов RIGOLl DG1032Z и RIGOL DG1062Z можно смешивать (суммировать) сигнал первого и второго канала. В приборах используется 14-ти битный быстродействующий АЦП , частота дискретизации составляет 200 Мвыб/сек , а глубина записи при формировании выходных сигналов произвольной формы в штатной поставке - до 8 миллионов точек, которая может быть увеличена до 16 миллионов точек при приобретении опцииArb16M-DG1000Z. Следует отметить, что в моделях генераторов сигналов RIGOL DG1032Z и RIGOL DG1062Z впервые применена инновационная технология поточечного формирования сигналов произвольной формы - SiFi. Благодаря этой возможности удалось более точно, без искажений, восстанавливать сигнал, уменьшить влияние дискретизации и обеспечить джиттер до 100 пс. Каждая модель многофункциональных генераторов сигналов серии RIGOL DG1000Z имеет встроенный 7-ми разрядный частотомер с автоматическим и ручным выбором диапазона (до 200 МГц) с возможностью измерения: частоты, периода, длительности положительного/отрицательного импульса и коэффициента заполнения. Для дистанционного управления от персонального компьютера в приборах имеются ряд интерфейсов, в том числе: USB device, USB host, LAN (поддержка LXI класс С)., которые расположены на задней панели прибора. Там же расположены входы и выходы синхронизации, тактирования и внешней модуляции. |
 |
 |
Технические характеристики
| Характеристика | Характеристика |
| Максимальная выходная частота | 30 МГц (60МГц) |
| Максимальная выходная частота | 2 |
| Максимальная выходная частота | Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 160 типов специальной формы |
| Частотные характеристики | ||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 30 МГц (60 Мгц) |
| прямоугольный сигнал | 1 мкГц ~ 15 МГц (25МГц) | |
| импульсный сигнал | 1 мкГц ~ 15 МГц (25МГц) | |
| пилообразный сигнал | 1 мкГц ~ 500 кГц (1 МГц) | |
| гармоники | 1 мкГц ~ 10 МГц (20МГц) | |
| белый шум (Гаусс) | полоса 30 МГц (-3дБ) (полоса 60МГц (-3дБ)) | |
| специальной формы | 1 мкГц ~ 10 МГц (20МГц) | |
| Разрешение по частоте | 1 мкГц | |
| Точность установки (18°C ~ 28°C) | ±1 ppm | |
| Синусоидальный сигнал | |
| Гармонические искажения | Типичное (0 дБм) < -65 дБн (DC ~ 10 МГц) < -55 дБн (>10МГц ~ 30 МГц) |
| Общие гармонические искажения | < 0,075% (10-20 кГц, 0 дБм) |
| Негармонические искажения | Типичное (0 дБм) < -70 дБн (DC ~ 10 МГц) < -70 дБн + 6 дБ/октаву (>10 МГц) |
| Фазовый шум | Типичное (0 дБм) -125 дБн/Гц @ 10 кГц |
| Прямоугольный сигнал | |
| Время нарастания/спада | < 10 нс (1 Вп-п) типичное |
| Выброс | < 5 % (100 кГц, 1 Вп-п) типичное |
| Коэф.заполнения | 0,01% ~ 99,99% (ограничена установленной частотой) |
| Ассиметрия | 1% от периода + 5 нс |
| Ассиметрия | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
| Пилообразный сигнал | |
| Пилообразный сигнал | < 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное |
| Симмметрия | 0 ~ 100% |
| Импульсный сигнал | |
| Длительность импульса | ≥ 16 нс (ограничена установленной частотой) |
| Время нарастания/спада | ≥ 10 нс (ограничена установленной частотой и длительностью импульса) |
| Выброс | < 5 % (1 Вп-п) типичное |
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
| Специальная форма | |
| Максимальное количество точек участвующих в формировании сигнала | 8 ~ 2 М точек (16 М точек опция) |
| Вертикальное разрешение | 14 бит |
| Вертикальное разрешение | 200 Мвыб/сек |
| Время нарастания | 200 Мвыб/сек |
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
| Способ редактирования | по точкам, сегментами, встроенное построение формы |
| Генератор гармоник | |
| Порядок гармоник | ≤ 8 |
| Тип гармоник | четные, нечетные, все, пользовательские |
| Амплитуда гармоник | регулируемая для каждой гармоники |
| Фаза гармоник | регулируемая для каждой гармоники |
| Характеристики выхода | |
| Амплитуда (50 Ом) | 2,5 мВп-п - 10 Вп-п (≤10 МГц) 2,5 мВп-п ~ 5 Вп-п (≤30 МГц) |
| Точность установки | ±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто) |
| Неравномерность АЧХ | Типичное (синус, 2,5В) ±0,1 дБ (≤10 МГц) ±0,2 дБ (≤30 МГц) |
| Единицы установки | Вп-п, Вскз, дБм |
| Разрешение | 0,1 мВпп или 4 бит |
| Смещение (50 Ом) | |
| Диапазон | ±5 Впп АС+DC |
| Точность установки | ±(1% + 5 мВ +0,5% от амплитуды) |
| Выход сигнала | |
| Импеданс | 50 Ом (типичное) |
| Защита | от короткого замыкания, автоматическое отключение выхода при перегрузке |
| Модуляция | |
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM |
| AM Модуляция (AM) | |
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
| Модулирующий сигнал | 2 мГц ~ 1 МГц |
| Коэффициент модуляции | 0% ~ 120% |
| ЧМ Модуляция (FM) | |
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 1 МГц |
| ФМ Модуляция (PM) | |
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 1 МГц |
| Девиация | 0 ~ 360° |
| Частотная манипуляция (FSK) | |
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Модулирующий сигнал | 2 мГц ~ 1 МГц |
| Амплитудная манипуляция (ASK) | |
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота переключения | 2 мГц ~ 1 МГц |
| Фазовая манипуляция (PSK) | |
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота переключения | 2 мГц ~ 1 МГц |
| ШИМ модуляция (PWM) | |
| Несущая | импульсный |
| Частота модуляции | 2 мГц ~ 1 МГц |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) |
| Девиация | 0%~100% длительности импульса |
| Вход внешнего запуска | |
| Диапазон напряжения | 75 мВскз ~ ± 2,5 В DC+AC |
| Полоса | 50 кГц |
| Импеданс входа | 1000 Ом |
| Режим свипирования (качания) | |
| Форма | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Закон | линейный, логарифмический, ступенчатый |
| Диапазон частот | верхняя и нижняя частота свипирования ограничена несущей частотой |
| Направление | Вверх/Вниз |
| Время свипирования | 1 мс ~ 500 с |
| Время стояния/возврата | 0 мс ~ 500 с |
| Источник запуска | Ручной, внешний, внутренний |
| Маркер | спадающий фронт или синхросигнал (программируется) |
| Режим пачек импульсов | |
| Форма | синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC) |
| Частота несущей | 2 мГц ~ 30 МГц |
| Количество импульсов в пачке | 1 ~ 1000000 или бесконечное |
| Начальная/Конечная фаза | 0° ~ 360° |
| Внутренний период | 1 мкс ~ 500 с |
| Стробированный запуск | Внешний запуск |
| Источник запуска | Ручной, внешний, внутренний |
| Задержка запуска | 0 нс ~ 100 с |
| Частотомер | |||
| Измеряемый параметр | Частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения | ||
| Частотный диапазон | 1 мrГц ~ 200 МГц | ||
| Разрешение по частоте | 7 разрядов/с (время счета = 1 с) | ||
| Диапазон периода | 5 нс ~ 16 дней | ||
| Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) | DC связь | DC диапазон девиации | +1.5 В DC |
| 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 В AC+DC | ||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 В AC+DC | ||
| AC связь | 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 Вп-п | |
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 Вп-п | ||
| Длительность импульса и коэффициент заполнения (DC связь) |
диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс |
||
| Коэффициент заполнения | 0 ~ 100% | ||
| Параметры входа | Входной импеданс | 1 МОм | |
| Тип связи | AC, DC | ||
| ФНЧ | ON: полоса 250 кГц, OFF: полоса 200 МГц |
||
| Опасное напряжение (1 МОм) | ±7 В AC+DC | ||
| Система запуска | Уровень запуска: ±2,5 В | ||
| Чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ) | |||
| Время счета | 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с | ||
| Вход запуска | |
| Уровень | TTL |
| Длительность импульса | > 100 нс |
| Запуск по фронту | нарастающий, спадающий выбирается |
| Время отклика (задержка запуска) | свипирование:< 100 нс, режим пачек < 300 нс |
| Выход запуска | |
| Уровень | TTL |
| Длительность импульса | > 60 нс(типичное) |
| Максимальная частота | 1 МГц |
| Вход/выход 10 МГц | |
| Вход внешнего опорного сигнала | |
| Частота | 10 МГц ± 50 Гц |
| Уровень | 250 мВп-п ~ 5 Вп-п |
| Время блокировки | < 2 c |
| Импеданс | 1 кОм, закрытый вход (AC) |
| Сдвиг фазы | |
| Диапазон | 0° ~ 360° |
| Разрешение | 0,03° |
| Выход внутреннего опорного сигнала | |
| Частота | 10 МГц ± 50 Гц |
| Уровень | 3,3 Вп-п |
| Импеданс | 50 кОм, закрытый вход (AC) |
| Выход синхронизации | |
| Уровень | TTL |
| Импеданс | 50 Ом |
| Основные характеристики | |
| Тип дисплея | Жидкокристаллический, 3,5" TFT, 320 х 240, 16 млн.цветов |
| Питание | 100~240 В АСскз?45~440 Гц, CATII |
| Интерфейс | USB устройство, USB хост , LAN |
| Потребляемая мощность | не более 40 Вт |
| Рабочая температура | 10°C...40°C |
| Габаритные размеры | 261,5 х 112 х 318,4 мм |
| Вес | 3,2 кг (в упаковке 4,5 кг) |
Характеристики и преимущества
|
2 стандартные полностью функциональных канала |
Произвольная функция сигнала с инновационной технологией SiFi |
До 160 встроенных волновых форм |
Несколько аналоговых и цифровых модуляции |
|
Функция развертки |
Стандартный генератор гармоник |
Каналы и настройки системы |
Функция управления файлами |
Стандартная комплектация
• прибор
• сетевой кабель
• BNC кабель
• USB кабель для подключения к ПК
• краткое руководство по эксплуатации
• CD диск с руководством по эксплуатации и программным обеспечением
Дополнительные аксессуары и опции
• комплект для монтажа в стойку (для одного прибора) RM-1-DG1000Z
• комплект для монтажа в стойку (для двух приборов) RM-2-DG1000Z
• аттенюатор 40 дБ RA5040K
• амплитудный усилитель PA1011
• адаптер USB-GPIB
• опция расширения памяти до 16 М Arb16M-DG1000Z
