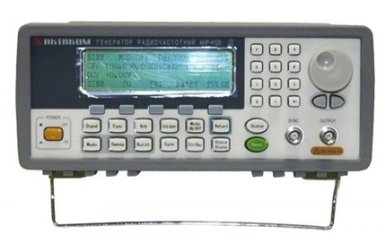

Генератор предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научноисследовательских лабораториях.
| • прямой цифровой синтез • 8 стандартных + 6 произвольных (с возможностью сохранения) форм сигналов • ПЛИС технология • 8 кБ памяти для сохранения сигнала произвольной формы • формирование сигнала белого шума в полосе 5 МГц • автоматический тест контроля интерфейса • выход на низкоомную нагрузку и защита выхода от перегрузок • программируемые параметры импульса • двухканальный выход (основной и модулирующий генератор) • интерфейс RS-232 и опционально IEEE-488 |
Технические характеристики
| • | Частота выходного сигнала 10 мкГц...120 МГц |
| • | Амплитуда выходного сигнала: 1 мВп-п...10 Вп-п (50 Ом, f≤20 МГц), 100 мкВп-п...3 Вп-п (50 Ом, f>20 МГц), 2 мВп-п...20 Вп-п (1 МОм, f≤20 МГц), 200 мВп-п...6 Вп-п (1 МОм, f>20 МГц) |
| • | Форма выходного сигнала: синус, прямоугольник, импульс, треугольник, лестничный, пилообразный, произвольный, кардиограмма, sin(x)/x, шум, экспонента, логарифм и пр. |
| • | Виды модуляции: немодулированный, качание частоты, AM (амплитудная), FM (частотная), FSK (частотнаяманипуляция), PSK (фазовая манипуляция) |
| • | Кол-во точек формирующих один период сигнала 8...16000 |
| • | Разрядность ЦАП 12 бит |
| • | Шаг перестройки по частоте 10 мкГц |
| • | Стабильность частоты 1 ppm |
| • | Шаг регулировки амплитуды 1 мВп-п |
| • | Диапазон изменения постоянной составляющей ±10 В; шаг 1 мВ |
| • | Глубина AM модуляции 1...120% |
| • | Пиковая девиация в режиме FM 0...10% |
 |
 |
Синусоидальный сигнал
| • Гармонические искажения –50 dBc • Нелинейные искажения ≤0,1% |
Прямоугольный сигнал
| • Время нарастания ≤15нс • Коэффициент заполнения 1...99% |
20...120 МГц
| • Амплитуда выходного сигнала 13 dBm • Неравномерность АЧХ ±1 dB • Аттенюатор 0...–76 dB; шаг 0,1 dB |
Модуль произвольной формы сигнала
| • Диапазон частот 10 мкГц...100 кГц • Кол-во точек формирующих один период сигнала 8...16000 • Разрядность ЦАП 12 бит |
Модулирующий генератор
| • Диапазон частот 10 мкГц...100 кГц • Формы модулирующего сигнала: синус, прямоугольник, импульс, треугольник • Фазовый сдвиг относительно выхода основного генератора 0,1...360,0°; шаг 0,1° |
Опорный генератор
| • Опорная частота генератора 40 МГц • Стабильность ±1 ppm/d • Питание 220...240 В АС ±10%, 50 Гц ±2 Гц / 60 Гц ±2 Гц • Габаритные размеры 240x90x300 мм • Масса 3 кг • Габариты в упаковочной таре 320х180х600 мм, вес 4,8 кг. |
Гарантийный срок: 14 месяцев
