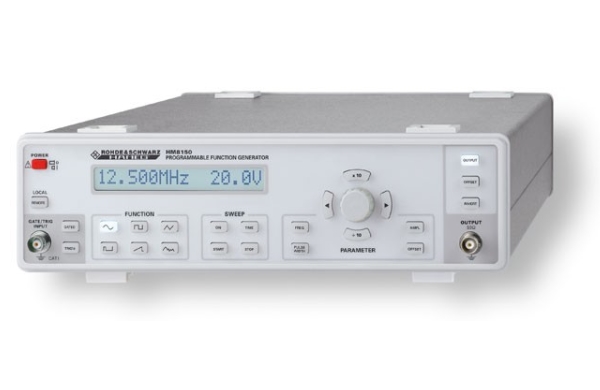

Описание генератора произвольных функций HM8150:
HM8150 – это прибор для генерирования сигналов произвольной формы и диапазоном частот от 10 мГц до 12,5 МГц. HM8150 позволяет генерировать такие следующие виды сигнала: синус, прямоугольник, треугольник, импульс, пилообразный, произвольный.
Особенности генератора произвольных функций HM8150:
- Диапазон частот 10 мГц -12,5 МГц;
- Выходное напряжение 10 мВ размах - 10 В размах (на 50 Ом);
- Виды сигналов: синусоидальный, прямоугольный, треугольный, импульсный, пилообразный, произвольный;
- Время нарастания и спада < 10 нс;
- Регулировка длительности импульса: 100 нс…80 с;
- Генератор произвольных сигналов: 40 млн. отсчетов/с;
- Режимы: пакетный, стробирования, внешнего запуска, качания частоты;
- Программное обеспечение для дистанционного управления прибором и создания произвольных сигналов;
- Внешняя амплитудная модуляция (полоса частот 20 кГц);
- Интуитивно понятное управление одним нажатием кнопки – быстрая смена сигнала;
- Гальванически развязанный сдвоенный интерфейс USB/RS-232, опционально IEEE-488 (GPIB).
Технические характеристики:
| Параметр | Значение |
| Диапазон частот | 10 мГц -12,5 МГц |
| Выходное напряжение | 10 мВ размах - 10 В размах (на 50 Ом) |
| Виды сигналов | синусоидальный, прямоугольный, треугольный, импульсный, пилообразный, произвольный |
| Время нарастания и спада | < 10 нс |
| Регулировка длительности импульса | 100 нс…80 с |
| Генератор произвольных сигналов | 40 млн. отсчетов/с |
| Режимы | пакетный, стробирования, внешнего запуска, качания частоты |
| Интерфейс | Гальванически развязанный сдвоенный интерфейс USB/RS-232, опционально IEEE-488 (GPIB) |
| Габариты | 285 × 75 × 365 мм |
| Масса | 5 кг |
Комплект поставки
| № | Наименование | Количество |
| 1 | Генератор произвольных сигналов HM8150 | 1 |
| 2 | Кабель питания | 1 |
| 3 | Cправочник оператора | 1 |
| 4 | Программное обеспечение | 1 |
