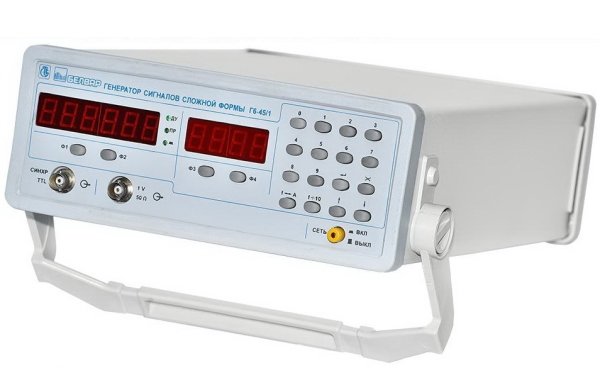

Генератор сигналов сложной формы Г6-45/1

Генератор сигналов сложной формы Г6-45/1 предназначен для генерирования электрических сигналов: синусоидальной формы в диапазоне частот 0,01 Гц до 100 МГц; прямоугольной формы в диапазоне частот от 0,01 Гц до 10 МГц со скважностью 50%;треугольной и пилообразной формы в диапазоне частот от 0,01 Гц до 100 кГц. Генератор имеет возможность формирования сигналов с различными видами модуляции, функциональных и телевизионных сигналов. Область применения генератора: исследование, настройка и испытание систем и приборов, используемых в радиоэлектронике, автоматике, акустике, вычислительной и измерительной технике, геофизике, биофизике, машиностроении и приборостроении.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Блок анализатора:

• Измерительные каналы: 128 каналов, ≥200 кОм, ≤ 10 пФ
• Уровни цифровых сигналов: 500 мВ - 15В
• Пределы уровня дискриминации: ± (5 ±  0,15)В
• Частота дискретизации: 1 кГц - 200 i, ±0,01%
• Внутренняя память: 131072 отс/кан.

Блок генератора:

• Количество выходных каналов:  128
• Логические уровни канала: «0» ≤ 0,4 В, «1» ≥ 2,5В, максим. вых. ток ≥ ±12мА
• Частота дискретизации: 1 кГц - 10МГц, ±0,01%
• Внутренняя память: 65536 отс./кан.

Осциллографический пробник:

• Диапазон напряжений: ±50мВ - ±8В, (0-5) МГц
• Погрешность измерения напряжения: ± 5%

Режим одновременной регистрации и генерации

Масса(кг): 8;

Габариты (мм): 338х410х175
