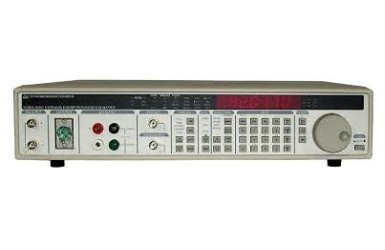

Генератор сигналов сложной формы DS360
DS360 Генератор сигналов сложной формы с ультранизким уровнем искажений
Краткие характеристики модели
• Частотный диапазон 10 мГц…200 кГц
• Низкий уровень гармонических искажений -100 дБн (до 20 кГц)
• Формы сигнала: синус, меандр, двухчастотный, белый и розовый шум
• Диапазон выходных напряжений 20 мкВ пик…40 Впик
• Симметричный и несимметричный выходы
• Режим ГКЧ
• Погрешность установки частоты 25×10-6
• Интерфейс RS-232 и КОП
Генератор DS360, в отличие от традиционных аналоговых (на колебательных RC-контурах), использует цифровую обработку сигналов и прецизионный 20 битный ЦАП. Это обеспечивает уровень искажений в звуковом диапазоне частоте менее -100 дБн. DS360 построенный по технологии прямого цифрового синтеза, обладает всеми возможностями и гибкостью полностью синтезированного функционального генератора, а тщательное экранирование сводит к минимуму выходные шумы.
Все это делает DS360 незаменимым при исследованиях и разработке звуковых устройств, виброаккустических измерения и т.д.
DS360 воспроизводит «особо чистые» синус и меандр, а также 2-х частотный сигнал (два синуса/ синус и меандр), белый и розовый шумы.
| Технические характеристики | |
| Синусоидальный сигнал | |
| Диапазон частот | 0,01 Гц…200 кГц |
| Погрешность установки | ±25*10-6 |
| Индикация частоты | 6 разрядов |
| Выходной уровень | Несимметричный выход: 5 мкВ пик…14.4 Впик (50 Ом), 5 мкВ пик…20 Впик (600 Ом), 10 мкВ пик…40 Впик (хх) Симметричный выход: 2*Uнесим |
| Погрешность уровня | ± 1% |
| Коэффициент гармоник | Не более -106 дБн до 5 кГц |
| Несимметричный выход | Не более -100 дБн, 5-20 кГц |
| Вскз | Не более -96 дБн, 20-40 кГц Не более -85 дБн, 40-100 кГц Не более -68 дБн, 100-200 кГц |
| Постоянное смещение | Несимметричный выход: до ±7,4 В (50 Ом), до 10 В (600 Ом), до 20 В (хх) Симметричный выход: не применимо |
| Погрешность смещения | ±1% |
| Прямоугольный сигнал | |
| Время нарастания | 1,3 мкс |
| Уровень четных гармоник | Не более -60 дБн, до 20 кГц |
| Двухтоновый сигнал | |
| Тип | Синус-синус |
| Диапазон частот | 0,01 Гц…200 кГц |
| Динамический диапазон, свободный от искажений | Не менее 90 дБ |
| Белый шум | |
| Полоса частот | До 200 кГц |
| Неравномерность | Не более 1 дБ, 1 Гц…100 кГц |
| Параметры выхода | |
| Тип | Симметричный и несимметричный |
| Выходное сопротивление | Несимметричный: 50 Ом и 600 Ом Симметричный: 50, 150 и 600 Ом |
| Погрешность сопротивления | ±(1…3)% |
| Общие характеристики | |
| Напряжение питания | 100/120/220/240 В ± 10%, 50/60 Гц, 50 Вт |
| Комплект поставки | Сетевой шнур (1), руководство по эксплуатации |
| Габаритные размеры | 432 × 89 × 412 мм |
| Масса | Не более 6 кг |
