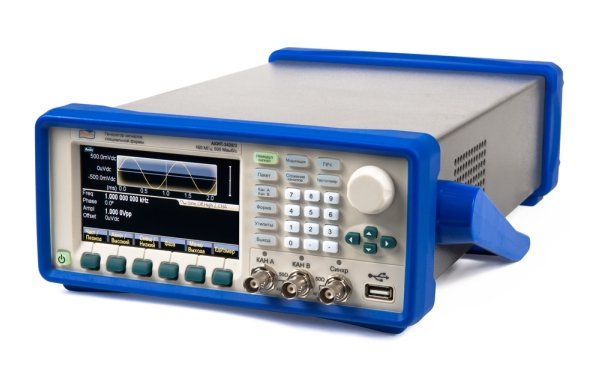

Генератор сигналов специальной формы АКИП-3420/3

Артикул: 1-378648

Количество каналов: 2; Частотный диапазон ОТ: 1 мкГц; Частотный диапазон ДО: 160 МГц; Опорный генератор (погрешность установки частоты): ±2×10-6 опция ±2×10-7; Выходной уровень (минимум): 1 мВпик-пик; Выходной уровень (максимум): 10 Впик-пик; Выходной импеданс (Ом): 50; ЦАП (бит): 14; Память (СПФ): 1 МБ; Виды модуляции: АМ ЧМ ФМ ШИМ СУМ ЧМн 4FSK QFSK ФМн 4PSK Амн OSK; ГКЧ: Да; BURST Пакетный режим: Да; Экран (см, разрешение): TFT 480х272 11 см; Особенности: Два полностью независимых источника колебаний. Стандартные формы сигналов - 7 вида. Режим формирования сигнала произвольной формы, дискретизация до 500 МГц (146 видов). Режим SUM, сложение 2-х выходных сигналов. Встроенный частотомер до 350 МГц. Формирование выходного сигнала путем задания гармоник (50 макс.) Опция - усилитель мощности до 2 Вт, 50 Ом.; Интерфейс: USB LAN; Госреестр СИ: №70738-18 до 28.03.2023 г.

Особенности

  • Два полностью независимых источника колебаний («2 в 1»): стандартных (синус, прямоуг., треугольник, импульс, шум) и функциональных сигналов (145 форм), редактирование сигналов произвольной формы (7 ячеек памяти);
  • Диапазон частот (синус): до 80 МГц (АКИП-3420/1), до 120 МГц (АКИП-3420/2), до 160 МГц (АКИП-3420/3);
  • Максимальное разрешение по частоте 1 мкГц;
  • Внутренний опорный генератор: ±2х10-6 (опция: ±2x10-7);
  • 13 видов модуляции, включая: АМ, ЧМ, ФМ, ЧМн, ШИМ, квадратурная фазовая манипуляция (QPSK), СУМ (наложение сигналов) и др.;
  • Режим свипирования (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы;
  • Режим сложения каналов;
  • Формирование выходного сигнала путем задания гармоник (50 макс.);
  • Встроенный частотомер до 350 МГц;
  • Графический ЖК-дисплей с диагональю 11 см;
  • Интерфейсы USB и LAN;
  • Усилитель мощности до 2 Вт, 50 Ом (опция);
  • Опция 100: термостатированный опорный генератор (стабильность: ±2x10-7).

Технические характеристики

Параметр 3420/1 3420/2 3420/3
Основные выходные параметры
Частотный диапазон
Cинус 1 мкГц … 80 МГц 1 мкГц … 120 МГц 1 мкГц … 160 МГц
Прямоугольный/импульс 1 мкГц … 30 МГц 1 мкГц … 40 МГц 1 мкГц … 50 МГц
Пила 1 мкГц … 30 МГц
СПФ 1 мкГц … 30 МГц
Разрешение от 1 мкГц (12 разрядов)
Погрешность уст. частоты Стандартно: ±2х10-6 + 1 мкГц
С опцией: 100: ±2×10-7
Погрешность уст. частоты Стандартно: ±2х10-6 + 1 мкГц
С опцией: 100: ±2×10-7
Выходной уровень Частота ≤ 40 МГц: 1 мВпп ... 10 Впп (50 Ом); 2 мВпп … 20 Впик (1 МОм)
Частота ≤ 80 МГц: 1 мВпп … 5 Впп (50 Ом); 2 мВпп … 10 Впп (1 МОм)
Частота ≤ 120 МГц: 1 мВпп … 2,5 Впп (50 Ом); 2 мВпп … 5 Впп (1 МОм)
Частота > 120 МГц: 1 мВпп … 2 Впп (50 Ом); 2 мВпп … 4 Впп (1 МОм)
Разрешение 1 мВпп (уровень ≥ 1 Впп, 50 Ом), 2 мВпп (уровень ≥ 2 Впп, 1 МОм)
0,1 мВпп (уровень < 1 Впп, 50 Ом), 0,2 мВпп (уровень < 2 Впп, 1 МОм)
Погрешность уст. уровня ±(1% от уст. + 2 мВпп)
Постоянное смещение ±5 В (на 50 Ом), макс. разрешение 0,1 мВ,
погрешность ±(1% от установленной + 2 мВ + 0,5% от амплитуды)
Длина памяти 4…16384 точек
Выходное сопротивление 1 МОм / 50 Ом
Синусоида
Уровень гармоник относительно уровня основной частоты ≤-60 дБн в диапазоне до 10 МГц
≤-55 дБн в диапазоне до 80 МГц
≤-50 дБн в диапазоне до 100 МГц
≤-45 дБн в диапазоне свыше 100 МГц
Сумма гармонические искажений ≤ 0,1% (на частотах до 20 кГц)
Прямоугольник, импульс, пила
Время нарастания прямоугольника ≤ 8 нс
Скважность 0,1 % - 99,9 %
Время нарастания импульс 4 нс … 100 мкс
Длительность импульса 10 нм … 1000 с
Асимметричность (пила) 0% … 100%
Частота дискретизации
Частота дискретизации Короткая память (кан.А/кан.B): 500 МГц
Длинная память (кан.A): 1 мкГц … 125 МГц, разрешение 1 мкГц
Длина памяти Короткая память (кан.А/кан.B): 16384 фиксированное значение
Длинная память (кан.A): 6 точек … 1 048576 точек
Разрешение ЦАП 14 бит
Виды модуляции АМ, ЧМ, ФМ, ШИМ, СУМ, ЧМн (FSK, 4FSK, QFSK), ФМн (PSK, 4PSK, 4PSK), АМн (ASK, OSK)
Частота модуляции 1 мГц … 100 кГц (АМ, ЧМ, ФМ, ШИМ), 1 мГц … 1 МГц (СУМ)
Глубина АМ 0% … 120%
Девиация фазы ФМ 0° … 360°
Девиация ШИМ 0% … 99%
Амплитуда СУМ 0% … 100%
Частота манипуляции 1 мГц … 1 МГц
Частота скачка 1 мкГц … макс. Выходной частоты
Источник модуляции Внутренний, внешний
Свипирование (ГКЧ)
Режимы свипирования 1 мс … 500 с
Время задержки/ возврата/ интервала 0 … 500 с
Время задержки/ возврата/ интервала 0 … 500 с
Пакетный режим
Формы сигналов Синус, прямоугольник, пила/ треугольник и др.
Число импульсов в пакете 1 … 1x108
Период повторения 1 мкс … 500 с
Режим управления Внутренний (авто)/внешний (запуск ТТЛ по нарастающему фронту (по строб-импульсу))/ ручной однократный запуск
Режим сложения
По частоте Отношение частот / разность частот
По амплитуде Разность амплитуд/ разность смещений
Объединение формы Объединяемые амплитуды: 0% ~ 100%
Параметры дополнительных входов/выходов
Вход внешнего опорного сигнала 10 МГц ± 50 Гц; входной уровень: 100 мВпп … 5 Впп; 300 Ом
Выход опорного сигнала 10 МГц; уровень: > 1 Впп; 50 Ом
Синхровыход (SYNC) Выходной уровень: TTL; время нарастание: ≤ 10 нс; выходное сопротивление: 50 Ом
Вход/Выход синхронизации Вход/выход уровень: TTL; вход/выход сопротивление: 1 кОм
Вход внешней модуляции Входное уровень: ± 2,5 Впп (глубина модул. 100 %); входное сопротивление: 10 кОм
Частомер
Частотный диапазон 10 мГц…350 МГц (100 нс…20 с); время счета 1 мс…100 с
Чувствительность 20 мВскз…5 Вскз
Общие данные
ЖК-дисплей Графический цветной (TFT, диагональ 11 см), 480х272 точек
Память 7 ячеек (пользовательские СПФ), 1 ячейка (гармоника)
Напряжение питания 220 В (± 22 В), 47~53 Гц
Рабочие условия 0…40°С, 80%
Интерфейс USB, LAN
Габаритные размеры, масса 367 × 256 × 106 мм; 3,7 кг

Комплект поставки

Наименование Количество
1. Генератор сигналов специальной формы АКИП-3420/3 1
2. Сетевой шнур 1
3. Соединительный кабель BNC-BNC 1
4. Программное обеспечение По запросу
5. Руководство по эксплуатации 1
