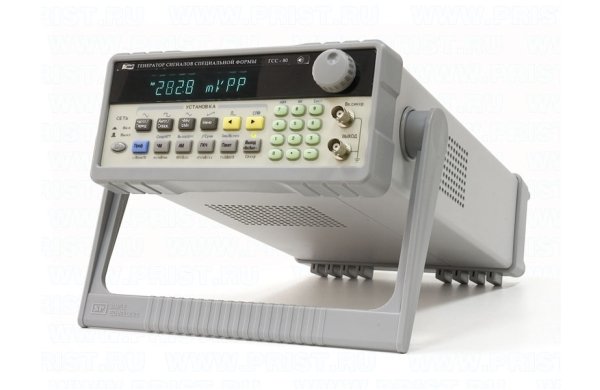

Генератор сигналов специальной формы АКИП ГСС-20 GPIB

Артикул: 1-378641

  • Использование прямого цифрового синтеза
  • Диапазон частот для основных форм выходного сигнала 1 мкГц - 20 МГц
  • Погрешность установки частоты ±5х10-6
  • Разрешение по частоте 1 мкГц
  • Амплитуда выходного сигнала от 100 мкВ до 10 Впик
  • Разрядность ЦАП 10 бит
  • Частота дискретизации 200 МГц
  • Память формы сигнала 4096 точек
  • Сохранение и вызов 10 настроек
  • 27 видов форм выходного сигнала
  • Формирование сигнала произвольной формы (до 8 - опция)
  • Широкий диапазон частот встроенного частотомера (до 100 МГц)
  • Интерфейс RS-232
  • Опции: модуль формирования сигналов произвольной формы, GPIB

Особенности

  • Использование прямого цифрового синтеза
  • Диапазон частот для основных форм выходного сигнала 1 мкГц - 20 МГц
  • Погрешность установки частоты ±5х10-6
  • Разрешение по частоте 1 мкГц
  • Амплитуда выходного сигнала от 100 мкВ до 10 Впик
  • Разрядность ЦАП 10 бит
  • Частота дискретизации 200 МГц
  • Память формы сигнала 4096 точек
  • Сохранение и вызов 10 настроек
  • 27 видов форм выходного сигнала
  • Формирование сигнала произвольной формы (до 8 - опция)
  • Широкий диапазон частот встроенного частотомера (до 100 МГц)
  • Интерфейс RS-232
  • Опции: модуль формирования сигналов произвольной формы, GPIB



Технические характеристики

ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ГСС-20 базовая модель ГСС-20 GPIB
ВЫХОДНЫЕ ПАРАМЕТРЫ Частотный диапазон 1 мкГц - 20 МГц
Погрешность уст. частоты ±5х10-6
Разрешение 1 мкГц
Выходной уровень 100 мкВ…10 Впик-пик (в завис. от частоты) на нагрузке 50 Ом, разреш. 1 мкВ
Погрешн. уст. уровня на 1 кГц ±(1%+0,2 мВ)
Неравномерность АЧХ ±3%
Постоянное смещение ±10 В на 50 Ом, разрешение 1 мкВ, погрешность ±(1%+10 мВ)
СИНУСОИДА Коэффициент гармоник £ -50 дБн в диапазоне до 5 МГц
£ - 45 дБн в диапазоне 5 МГц – 10 МГц
£ - 40 дБн в диапазоне 10 МГц – 20 МГц
£ - 35 дБн в диапазоне 20 МГц – 40 МГц
£ - 25 дБн в диапазоне 40 МГц – 120 МГц
МЕАНДР Время нарастания/спада < 15 нс
Скважность 0,1% - 99,9% (до 100 кГц)
СВИПИРОВАНИЕ Виды сигналов Синус или меандр
Режимы свипирования Линейный или логарифмический
Цикл свипирования 1 мс - 800 с (лин.), 100 мс - 800 с (логарифм.)
Диапазон Fнач. и Fконеч. Как у основного сигнала
ПРОИЗВОЛЬНАЯ ФОРМА Диапазон частот 1 мкГц – 100 кГц
Частота дискретизации 200 МГц
Разрешение по вертикали 12 бит для синуса и меандра, 10 бит для остальных форм
Разрешение по горизонтали 4096 точек
Формы сигналов (27 видов) Синус, меандр, треугольник, пила, шум, импульс (скважность 0,1-99,9%), логарифм, экспонента и др.
ЧМ Девиация частоты 0,1 Гц…0,5xF для внутр. модуляции; 0,1 Гц …100 кГц для внешн. модуляции
АМ Вид несущей Синус или меандр
Коэффициент АМ 1…120 % (АМ); разрешение 0,1 %
Диап. модулирующих частот 100 мкГк – 20 кГц
Виды модулир-их сигналов 5 внутр. (синус, меандр, треугольник, нараст./спад. пила) или внешн. (3 Впик)
ЧМН, ФМН Диапазон Основной диапазон частот; 0,1 - 360.0°
Режимы Внутренняя или внешняя (внешняя: уровень ТТЛ, низкий уровень частота(фаза) 1, высокий уровень частота (фаза) 2)
ИМ Виды сигналов Синус или меандр
Диапазон частот Такой же как у основных сигналов
Радиоимпульс 1 - 10000 импульсов в пакете
ДИАПАЗОН 40 – 120 МГЦ Выходной уровень 13 дБмВт
Неравномерность АЧХ ±1 дБ
Ослабление вых. сигнала -76…0 дБ с разрешением 0,1 дБ
ЧАСТОТОМЕР / СЧЁТЧИК ИМПУЛЬСОВ Диапазон частот 1 Гц – 100 МГц (синус)
Погрешность ±(5x10-6xf +1 ед.сч.)
Время счета 10 мс ~ 10 с (плавная установка)
Индикатор 9,5 разрядов
СЧЁТЧИК Количество импульсов £ 4,29x109 (управление: ручное или внешним стробимпульсом)
Макс частота следов. До 50 МГц
ОБЩИЕ ДАННЫЕ Напряжение питания 220 В (± 15 %), 50 / 60 Гц
Габаритные размеры; масса 255 x 370 x 100 мм; 2,5 кг
Интерфейс RS-232 RS-232, опция GPIB

Комплект поставки

Наименование Количество
1. Генераторы сигналов специальной формы АКИП - ГСС-20 1
2. Сетевой шнур 1
3. Соединительный кабель BNC-BNC 1
4. Соединительный кабель BNC-"крокодилы" 1
5. Кабель RS-232 1
6. CD с программным обеспечением 1
7. Предохранитель 1
8. Руководство по эксплуатации 1
