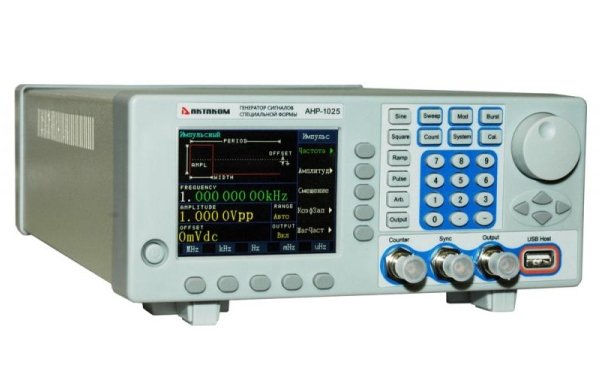

Генератор сигналов специальной формы AKTAKOM АНР-1016
Генератор предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научно-исследовательских лабораториях.
| • | прямой цифровой синтез |
| • | 1 канал |
| • | форма выходного сигнала: 5 стандартных типов: синусоидальный, прямоугольный (меандр), импульсный, пилообразный, напряжение постоянного тока (DC) 5 фиксированных: экспоненциальный, логарифмический, Sin (x)/x, шумовой, полусинус 5 пользовательских изменяемых: ступенчатый, вспышка, трапеция... |
| • | длина записи: 3...8К точек |
| • | дискретизация: 100 Мвыб/сек |
| • | разрешение по амплитуде: 14 бит |
| • | энергонезависимая память: 10 х 8 К сигналов |
| • | режим свипирования |
| • | режим выдачи пачек импульсов |
| • | виды модуляции: амплитудная модуляция, частотная модуляция, фазовая модуляция, широтно-импульсная модуляция, частотная манипуляция |
| • | источник модуляции: внутренний, внешний |
| • | выходной импеданс: 50 Ом, высокий |
| • | источник синхронизации: внутренний, внешний (TTL/CMOS уровень) |
| • | встроенный частотомер 200 МГц |
| • | аттенюатор: 0.. 50 дБ c шагом 10 дБ |
| • | дисплей: графический, цветной ЖК TFT 3,5" (320х240) с поддержкой отображения формы |
| • | интерфейс USB host, USB device, RS-232 |
| • | питание: 200...240 В АС ±10%, 50/60 Гц |
| • | потребляемая мощность: < 30ВА |
| • | габаритные размеры: 254x103x374 мм |
| • | масса: 2,9 кг |
Технические характеристики
| Частотные характеристики | |||
| Частота выходного сигнала | 1 мкГц...15 МГц (синус, меандр) 1 мкГц...5 МГц (импульс, произвольная форма) 1 мкГц...1 МГц (пила |
||
| Разрешение | 1 мкГц | ||
| Точность установки частоты | ± 20 ppm | ||
| Амплитудные характеристики | |||
| Амплитуда выходного сигнала | 0...10 Впик ( DC...10 МГц, 50 Ом) 0...20 Впик ( DC...10 МГц, высокий импеданс) 0...5 Впик ( 10 МГц...15 МГц, 50 Ом) 0...10 Впик ( 10 МГц...15 МГц, высокий импеданс) |
||
| Шаг установки амплитуды | 0,1 мВпик | ||
| Точность установки амплитуды | ± (1%+1мВ) (f=1кГц, >5 мВскз) | ||
| Неравномерность АЧХ | ±2% ( ±5% (1 МГц≤f≤15 МГц) | ||
| Смещение | |||
| Диапазон смещения | ±10 В (высокий импеданс) ±5 В (50 Ом) |
||
| Разрешение | 1 мВ | ||
| Точность | ± (2%+2мВ+0,5%диапазона) | ||
| Свипирование | |||
| Тип свипирования | по частоте: линейное, логарифмическое по амплитуде: линейное |
||
| Диапазон свипирования | по частоте: полный по амплитуде: 0...10 Впик |
||
| Шаг свипирования | равен разрешению | ||
| Цикл свипирования | 1 мс…500 с | ||
| Форма несущей | синус, меандр, пила, произвольной формы | ||
| Направление свипирования | вверх, вниз | ||
| Синусоида | |||
| Коэффициент гармоник | -50 дБн в диапазоне DC...1 МГц -45 дБн в диапазоне 1 МГц…15 МГц |
||
| Негармонические искажения | -70 дБн в диапазоне DC...1 МГц -60 дБн в диапазоне 1 МГц…15 МГц |
||
| Фазовый шум | -60 дБн@10 МГц | ||
| Общие искажения | ≤1% (20Гц…100 кГц, 20 В пик) | ||
| Меандр | |||
| Время нарастания/спада | 20 нс ...100 нс | ||
| Скважность | 50% | ||
| Выброс | ≤5% | ||
 |
 |
 |
| Импульс | |
| Время нарастания/спада | 20 нс ...100 нс |
| Скважность | 1%...99% |
| Длительность импульса | 40 нс...2000 с |
| Разрешение | 10 нс |
| Выброс | ≤5% |
| Пила | |
| Линейность | ≤0,1% |
| Симметрия | 0,0...100,0% |
| Произвольная форма | |
| Время нарастания | ≥30 нс |
| Амплитудная модуляция | |
| Источник модуляции | внутренний, внешний |
| Несущая | синус, меандр, пила, произвольный |
| Модулирующий сигнал | синус, меандр, пила, треугольник |
| Частота модуляции | 2 мГц...20 кГц |
| Коэффициент модуляции | 0,0...100,0% |
| Частотная модуляция | |
| Источник модуляции | внутренний, внешний |
| Несущая | синус, меандр, пила, произвольный |
| Модулирующий сигнал | синус, меандр, пила, треугольник |
| Частота модуляции | 2 мГц...20 кГц |
| Девиация частоты | 1 мкГц...15 МГц |
| Фазовая модуляция | |
| Источник модуляции | внутренний, внешний |
| Несущая | синус, меандр, пила, произвольный |
| Модулирующий сигнал | синус, меандр, пила, треугольник |
| Частота модуляции | 2 мГц...20 кГц |
| Фазовый сдвиг | 0..360° |
| Широтно-импульсная модуляция | |
| Источник модуляции | внутренний, внешний |
| Несущая | импульс |
| Модулирующий сигнал | синус, меандр, пила, треугольник |
| Частота модуляции | 2 мГц...20 кГц |
| Глубина модуляции | 0...99,0% |
| Частотная манипуляция | |
| Источник модуляции | внутренний, внешний |
| Несущая | синус, меандр, пила, произвольный |
| Модулирующий сигнал | меандр |
| Коэффициент модуляции | 2 мГц...100 кГц |
| Режим выдачи пачек импульсов | |
| Форма | синус, меандр, пила, произвольный |
| Диапазон | 1 мкГц...15 МГц |
| Период | 1 мкс..999,99 циклов |
| Начальная/конечная фаза | 0..360° |
| Внешнее тактирование | |
| Частота | 10 МГц ± 35 кГц |
| Амплитуда | 2Впик...5Впик |
| Входной импеданс | 1 кОм |
| Частотомер | |
| Частотный диапазон | 0,1 Гц…200 МГц |
| Амплитуда | 100 мВпик…7 Впик |
| Разрядность | 6 цифр |
| Точность | ±20 ppm |
| Длительность импульса | 100 нс...20 с |
| Фильтр | ФНЧ, отключаемый |
| Входной импеданс | 1 МОм/50 Ом |
| Уровень запуска | -4 В...+4 В |
Комплектация
| • Прибор • Шнур питания • Кабель BNC • Измерительный кабель • Кабель USB • Руководство по эксплуатации • Габариты в упаковочной таре 280х160х420 мм, вес 3 кг. |
Гарантийный срок: 14 месяцев
