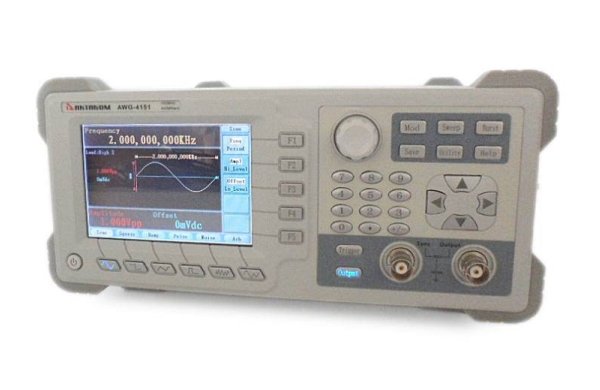

Генератор сигналов специальной формы AKTAKOM AWG-4151
| Характеристика | Значение |
| Максимальная выходная частота | 150 МГц |
| Количество каналов | 1 |
| Форма сигнала | Синусоидальный, прямоугольный, треугольный, импульсный, белый шум, экспонента нарастание, экспонента спад, sin (x)/x, DC |
Частотные характеристики
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 150 МГц | |
| прямоугольный сигнал | 1 мкГц ~ 50 МГц | ||
| импульсный сигнал | 1 мкГц ~ 25 МГц | ||
| пилообразный и треугольный сигнал | 1 мкГц ~ 1 МГц | ||
| белый шум (Гаусс) | полоса 50 МГц (-3дБ) | ||
| специальной формы | 1 мкГц ~ 10 МГц | ||
| Разрешение по частоте | 32 бит | ||
| Максимальная дискретизация | 400 Мвыб/сек | ||
Синусоидальный сигнал
| Неравномерность АЧХ (1 Вп-п, 100 кГц) | ±0.15 дБ ( ±0.3 дБ (5 МГц ~ 25 МГц) ±0.5 дБ (25 МГц~100 МГц) ±1.0 дБ (100 МГц~150 МГц) |
| Коэффициент гармоник | |
| Общие гармонические искажения (10 Гц ~ 20 кГц, 1 Вп-п) | <0.2% |
| Фазовый шум (20 МГц) | -110 дБн/Гц @ 10 кГц |
Прямоугольный сигнал
| Время нарастания/спада (1 кГц, 1 Вп-п) | < 10 нс (10%~90%) |
| Выброс | < 2 % |
| Коэф.заполнения | 20% ~ 80% (≤25 МГц) 50% (>50 МГц) |
| Ассиметрия (<50% коэф.заполнения) | 1% от периода + 5 нс |
| Джиттер | 300 пс +0,1% от периода |
Треугольный сигнал
| Нелинейность (1 кГц, 1 Вп-п, 100% симметрия) | < 0,1% |
| Симмметрия | 0 ~ 100% |
Импульсный сигнал
| Длительность импульса | 8 нс ~ 2000 с |
| Точность установки | 1 нс |
| Время нарастания/спада | 9 нс ~1 мс |
| Выброс | < 2% |
| Джиттер | 300 пс +0,1% от периода |
Специальная форма
| Максимальное количество точек участвующих в формировании сигнала | 2~1 млн.точек |
| Вертикальное разрешение | 14 бит |
| Частота дискретизации | 200 Мвыб/сек |
| Время нарастания/спада | < 35 нс |
| Джиттер (СКЗ) | 6 нс + 30 ppm |
Характеристики выхода
| Амплитуда | 10 мВп-п ~ 10 Вп-п (50 Ом) 20 мВп-п ~ 20 Вп-п (высокий импеданс) |
| Разрешение вертикальное | 1 мВп-п или 14 бит |
| Смещение (AC+DC) | ±5 В (50 Ом) ±10 В (высокий импеданс) |
| Точность установки смещения | 1 мВ |
| Выходной импеданс | 50 Ом, типичное |
AM Модуляция
| Несущая | синус |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной |
| Частота внутреннего модулирующего сигнала | 2 мГц ~ 20 кГц |
| Коэффициент модуляции | 0% ~ 120% |
ЧМ Модуляция
| Несущая | синус |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной |
| Частота внутреннего модулирующего сигнала | 2 мГц ~ 20 кГц |
| Девиация частоты | DC ~ 50 МГц |
ФМ Модуляция
| Несущая | синус |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной |
| Частота внутреннего модулирующего сигнала | 2 мГц ~ 20 кГц |
| Девиация | 0 ~ 180° |
Частотная манипуляция
| Несущая | синус |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота внутреннего модулирующего сигнала | 2 мГц ~ 1 МГц |
ШИМ модуляция
| Несущая | импульс |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
| Частота внутреннего модулирующего сигнала | 2 мГц ~ 20 кГц |
| Глубина девиации | 0%~100% |
Режим свипирования (качания)
| Форма | синус, прямоугольный, пила |
| Закон | линейный/логарифмический |
| Направление | Вверх/Вниз |
| Время свипирования | 1 мс ~ 500 с + 0.1% |
| Источник запуска | Ручной, внешний, внутренний |
Режим пачек импульсов
| Форма | синус, прямоугольный, пила, треугольный, специальной |
| Тип | Количество импульсов: 1 ~ 1 000 000 , непрерывный, стробированный |
| Начальная/Конечная фаза | -360° ~ 360° |
| Время стояния | 1 мс ~ 300 с + 0.1% |
| Стробированный запуск | Внешний запуск |
| Источник запуска | Ручной, внешний, внутренний |
Разъемы на задней панели
| Внешняя модуляция | Диапазон входных частот | DC~20 кГц |
| Диапазон входных напряжений | ±5 Вп-п | |
| Входной импеданс | 10 кОм, типичное | |
| Внешний запуск | Уровень | TTL |
| Фронт | нарастающий или спадающий (по выбору) | |
| Длительность импульса | >100 нс | |
| Задержка запуска | 0 нс~60 нс | |
| Вход внешнего тактирования | Импеданс | 1 кОм, AC связь |
| Входное напряжение | 100 мВп-п~5 Вп-п | |
| Частота | 20 МГц±35 кГц | |
| Выход внешнего тактирования | Импеданс | 50 кОм, AC связь |
| Амплитуда | 5 Вп-п, доступно 50 Ом | |
| Выход синхронизации | Уровень | TTL |
| Выходной импеданс | 50 Ом, типичное | |
| Длительность импульса | >400 нс, типичное |
 |
 |
Основные характеристики
| Тип дисплея | Жидкокристаллический, 3.9" TFT, 480 х 320, 65536 цветов |
| Питание | 100~240 В АСскз?50/60 Гц, CATII |
| Интерфейс | USB устройство, USB host |
| Потребляемая мощность | не более 50 Вт |
| Рабочая температура | 0°C...40°C |
| Габаритные размеры | 235 х 110 х 295 мм |
| Вес | 3 кг |
