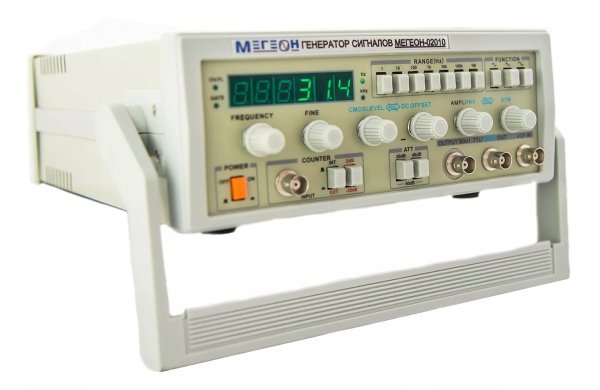

Генератор сигналов специальной формы МЕГЕОН 02010

Артикул: 1-355590

  • Частота: 0,1 Гц – 10 МГц
  • Искажение: Менее 1% (10 Гц – 100 кГц)
  • Размер: 270×225×90 мм
  • Вес: 2,5 кг

Представляем Вашему вниманию новинку от компании Мегеон - низкочастотный генератор Мегеон 02010. Данный измерительный прибор позволяет сгенерировать сигнал необходимой формы с заданными параметрами. Стоит отметить, что благодаря впечатляющим техническим характеристикам и невысокой цене, генератор Мегеон 02010 широко применяется в различных отраслях - машиностроении, при разработке и отладке различных электронных компонентов и т.д.

Функциональные особенности:

  • Частотный диапазон варьируется от 0,1 до 10 МГц
  • Прибор оснащен интегрированным аттенюатором
  • Поддержка стандартных форм сигнала: прямоугольник, треугольник, меандр, пилообразная форма, импульсная и синус
  • Частотомер работает как с внутренними, так и внешними источниками сигнала на частоте до 20 МГц
  • Компактный корпус позволяет установить прибор в вертикальной сборочной панели
  • Вход внешней синхронизации
  • Высокие показатели точности - погрешность менее 1%
  • VCF вход дает возможность режим ЧМ или режим свипирования
  • Функция инверсии выходного сигнала
  • Прибор оснащен TTL и CMOS выходами в стандартной комплектации
  • Возможность плавной регулировки параметров сигнала

Технические характеристики МЕГЕОН 02010

  Мегеон 02005 Мегеон 02010 Мегеон 02015
ПАРАМЕТРЫ ЗНАЧЕНИЯ
ОСНОВНОЙ ВЫХОД
Диапазон частот 0.1 Гц … 5 МГц 0.1 Гц … 10 МГц 0.1 Гц … 15 МГц
Форма сигнала синусоидальная, треугольная, прямоугольная (меандр), пилообразная, импульсная прямая и инвертированная
Выходное сопротивление 50 Ом ±10%
Амплитуда выходного сигнала ≥ 20 Впик-пик (без нагрузки)
Ослабление выходного сигнала 20 дБ /40 дБ
Сдвиг по постоянному току 0 В … ±10В плавно регулируемый
Симметрия (скважность) От 90:10 до 10:90
СИНУСОИДАЛЬНЫЙ СИГНАЛ
Коэффициент искажения 10 Гц … 100 кГц не более 1%
Частотная характеристика 0.1 Гц … 100 кГц не более 0.5 дБ
МЕАНДР
Время нарастания и спада менее 50нс менее 35нс менее 35нс
TTL/СOMSВЫХОД
Время нарастания и спада менее 100 нс.
Нижний уровень не более 0.4 В
Верхний уровень 5…..14 В плавно регулируемый
ВХОД VCF
Выходное напряжение -5 В … 0 В ±10%
Соотношение напряжения 1000:1
Входной сигнал 1 кГц
ЧАСТОТОМЕР
Дисплей 5 знаков
Частотный диапазон 1 Гц … 20 МГц
Полное входное сопротивление ≥ 1 МОм /20 пФ
Чувствительность 100 мВ ср. квадр.
Максимально допустимое входное напряжение 150 В (с аттенюатором)
Входной аттенюатор 0 дБ /20 дБ
Погрешность измерения 3х10-5±1
ПИТАНИЕ
Напряжение 220В ±10% (110В±10%) , выбирается пользователем
Частота 50Гц ±2%
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура 0° С -40 ° С
Влажность Не более 90%
Атмосферное давление 86-104 кПа
ГАБАРИТЫ
Размер ДхШхВ 270х225х90
Вес 2,5 кг.
