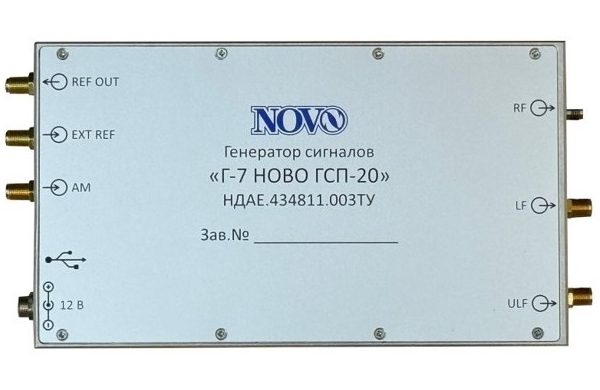

Генератор сигналов USB Г7 НОВО ГСП-20

Генератор сигналов USB «ГСП-20» предназначен для формирования высокочастотных гармонических сигналов с нормированными значениями частоты и уровня мощности в диапазоне частот от 100 Гц до 22 ГГц.

Изделие используется в качестве измерительного прибора при проведении тестирования радио- и электронных устройств в процессе их разработки, диагностики или определения соответствия заявленным параметрам, а также при выполнении СП, СИ и СО.

Перспективная разработка, установочная партия – март 2024 года.

Возможности изделия

• Формирование гармонических сигналов
• Формирование сигналов с амплитудной и частотной модуляцией
• Наличие возможности работы от внешнего источника синхронизирующего сигнала
• Наличие выходного синхронизирующего сигнала
• Открытое API для использования генератора в ваших разработках

Средство измерения

Генератор сигналов внесен в государственный реестр средств измерений 10 июня 2025 года за № 95630-25.

Соответствие требованиям

Генератор сигналов может быть использован для комплектования лабораторий, предназначенных для проведения специальных проверок и специальных исследований.

Отечественная разработка

Генератор сигналов является продукцией, произведенной на территории Российской Федерации.

Технические характеристики

• Диапазон установки частот выходного сигнала, МГц: от 1х10-4 до 22000
• Пределы допускаемой относительной погрешности установки частоты (в диапазоне частот от 100 Гц до 22000 МГц), не более: ±2∙10^-6
• Диапазон установки уровня мощности выходного сигнала (в диапазоне частот от 100 Гц до 60 МГц, и от 12000 МГц до 20000 МГц), дБм: от минус 10 до плюс 15
• Диапазон установки уровня мощности выходного сигнала (в диапазоне частот от от 50 МГц до 12000 МГц), дБм: от минус 10 до плюс 23
• Уровень мощности выходного сигнала (в диапазоне частот от 100 Гц до 20000 Гц), не менее, дБм: 25
• Пределы допускаемой погрешности установки уровня мощности выходного сигнала (в диапазоне частот от 100 Гц до 22000 МГц), дБм: ±1
• Спектральная плотность мощности фазовых шумов (частота 1000 МГц, отстройка 1 кГц), не более, дБн/Гц: минус 110
• Габаритные размеры, мм, ШхВхД110х50х205
• Напряжение питания, В: от 11,5 до 12,5
• Сила тока потребления, А, не более: 2,0
• Диапазон рабочих температур, ^оС: От плюс 15 до плюс 35
