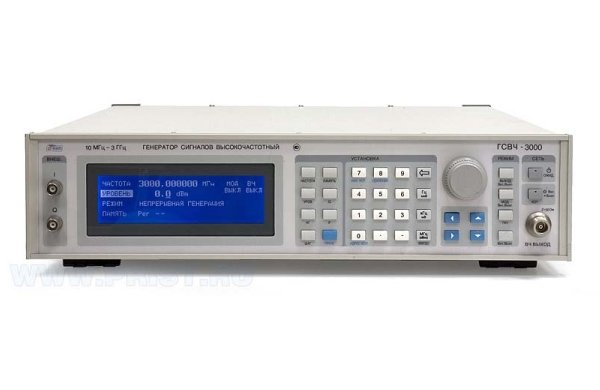

| Генератор сигналов ВЧ АКИП ГСВЧ-3000 • Частотный диапазон 10 МГц…3000 МГц |
| Технические данные | ||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ВЫХОДНАЯ ЧАСТОТА | Диапазон | 10 МГц…3000 МГц |
| Дискретность установки | 1 Гц | |
| Погрешность установки | ± 2 × 10-6 (2 ppm) | |
| Защита выхода | Обеспечивается защита при подаче от внешнего источника: до 25 Вт (максим.) | |
| ВЫХОДНОЙ УРОВЕНЬ | Диапазон | Минус 120…0 дБм |
| Дискретность установки | 0,1 дБ | |
| Погрешность установки уровня | ± 2 дБ (-30…110 дБм) | |
| КСВН | < 1,5 | |
| Выходное сопротивление | 50 Ом | |
| СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ | Фазовый шум | -92,0 дБс/Гц (при отстройке на 10 кГц) |
| Гармоники несущей | ≤ минус 30 дБс | |
| Негармонические составляющие | ≤ минус 50 дБс | |
| РЕЖИМ ПЕРЕНОСА ПЧ | Значения частот на входе ПЧ | 36 или 70 МГц (опция – 44 МГц |
| Входной уровень | -20 дБмВт…0 дБмВт | |
| Входное сопротивление | 50 Ом | |
| ВНЕШНЯЯ I/Q МОДУЛЯЦИЯ | Входной уровень | 1 В пик. |
| Импеданс | 50 Ом | |
| Тип соединителя | BNC | |
| ОБЩИЕ ДАННЫЕ | Напряжение питания | 115 / 230 В, 50 / 60 Гц |
| Размеры | 130 х 430 х 435 мм | |
| Вес | 18 кг | |
| Комплект поставки | • Сетевой шнур (1) • Соединительный кабель N-типа (1) • Предохранитель • Руководство по эксплуатации |
|
