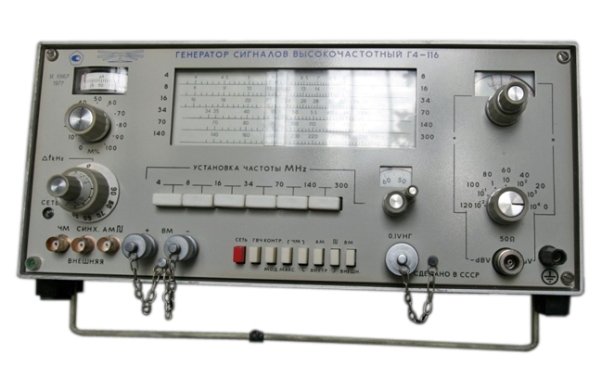

Генератор сигналов ВЧ Г4-116
Генератор Г4-116 - источник ВЧ сигнала, с калиброванными частотой и ам- плитудой. Используется для измерения электрических характеристик и параметров различных радиотехнических устройств (радиовещательных, связных, телевизионных и др.). Может служить источником немодулированного сигнала и использоваться в качестве гетеродина.
| Технические характеристики | |
| Диапазон частот | 4 - 300 МГц (6 поддиапазонов) |
| Погрешность установки частоты | 1% |
| Нестабильность частоты | За 15 мин работы 1*10-4f |
| Выходное напряжение | 0,1 мкВ - 0,5 В (-6...-126 ДБ относительно уровня 1 В) |
| Погрешность установки опорного уровня выходного напряжения | (1 В) ±1 дБ |
| Нестабильность выходного напряжения | За 15 мин работы 0,1 дБ |
| Погрешность ослабления аттенюаторов | Не более ±1 дБ |
| Режим AM | |
| - пределы регулировки | 0-100% (с дискретностью через 10 дБ) |
| - диапазон модулирующих частот | 50 Гц-60 кГц |
| - коэфф. гармоник огибающей АМ сигнала | 5% (М = 80%), 3% (М = 30%) |
| - погрешность установки коэфф. модуляции | ± (5% + 0,05 М) |
| Режим ЧM | |
| - пределы регулировки девиации частоты | 0,5 - 100 кГц |
| - погрешность установки девиации частоты | ±10% |
| - диапазон модулирующих частот | 30 Гц-60 кГц |
| Режим модуляции видеосигналом | |
| - полоса модулирующих частот | 50 Гц - 6,5 МГц |
| - неравномерность частотной хар-ки видеоусилителя | ±1,5 дБ |
| - погрешность установки модуляции | ±5% |
| Общие характеристики | |
| Сопротивление нагрузки | 50 0м |
| Интервал рабочих температур | +5°С ... +40°С |
| Питание от сети 50 Гц | 220 В |
| Питание от сети 400 Гц | 115 В |
| Габаритные размеры | 365х190х355 мм |
| Масса | 13,5 кг |
