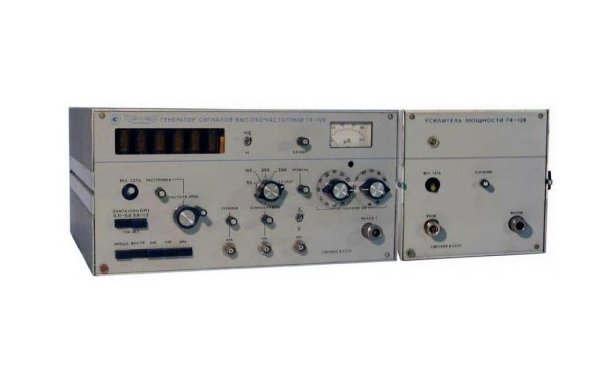

Генератор сигналов ВЧ Г4-128
Генератор сигналов высокочастотный Г4-128 состоит из генератора Г4-129 и широкополосного усилителя ВЧ мощности. Комплект является источником ВЧ сигналов с повышенным уровнем выходной мощности, калиброванных по частоте, параметрам импульсной и частотной модуляции. Предназначен для настройки, регулировки и испытания различных радиотехнических устройств дециметрового диапазона.
Обеспечивает следующие режимы работ:
Немодулированные колебания (НК)
Внутреннюю и внешнюю частотную модуляцию синусоидальным сигналом (ЧМ)
Внутреннюю и внешнюю амплитудную модуляцию синусоидальным сигналом (АМ)
Внутреннюю модуляцию меандром и внешнюю импульсную модуляцию (ИМ)
| Технические характеристики | |
| Диапазон частот | За 15 мин ± 2,5*10-4 f |
| Основная погрешность установки частоты | ± 0,05% |
| Нестабильность частоты | За 15 мин ± 2,5*10-4 f |
| Дискретность установки частоты | 100 Гц |
| Максимальный уровень выходной мощности | 0,5 Вт |
| Пределы регулировки выходной мощности | 0...30 дБ |
| Нестабильность выхода | За 15 минут ± 0,3 дБ |
| Паразитная АМ в режиме НК | 0,2% |
| Паразитная ЧМ в режиме НК | 1*10-6 f |
| Погрешность установки выхода | ±15% |
| Погрешность ослабления аттенюатора | ±1 дб |
| Параметры модуляции | |
| Частота модулирующего сигнала в режиме внутренней АМ, ЧМ, ИМ | 1000±100 Гц |
| Диапазон модулирующих частот в режиме ВНЕШ, АМ, ЧМ | 50...65000 Гц |
| Пределы регулировки девиации частоты | 30...500 кГц |
| Погрешность установки девиации частоты | ±15% |
| Выходные импульсы в режиме ВНЕШ. ИМ | |
| - длительность | 0,3...500 мкс |
| - частота следования | 10...20000 Гц |
| - скважность | Не менее 2 |
| - ослабление сигнала в паузе | 30 дБ |
| Сопротивление нагрузки | 50 или 75 Ом |
| Общие характеристики | |
| Интервал рабочих температур | -10°С...+50°С |
| Питание | От сети 50 Гц ... 220 В ±10% От сети 400 Гц ... 115 В ±5% |
| Потребляемая мощность | 125 В*А |
| Время непрерывной работы | 16 часов |
| Средняя наработка на отказ | 6000 часов |
| Технический ресурс | 10000 часов |
| Срок службы | 10 лет |
| Габаритные размеры основного блока | 335х180х375 мм |
| Габаритные размеры усилителя мощности | 175х180х375 мм |
| Масса основного блока | 14,5 кг |
| Масса усилителя мощности | 7 кг |
