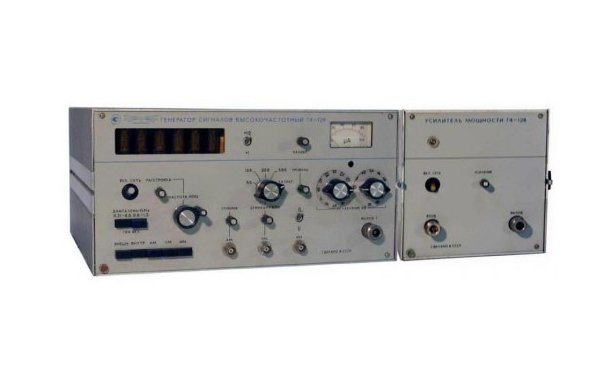

Генератор сигналов ВЧ Г4-129
Генератор сигналов высокочастотный Г4-129 является источником ВЧ сигналов, калиброванных по частоте, уровню выходной мощности, параметрам импульсной и частотной модуляции. Предназначен для настройки, регулировки и испытания различных радиотехнических устройств дециметрового диапазона. Высокая разрешающая способность встроенного измерителя частоты облегчает снятие частотных характеристик и измерение полос пропускания приемников. Генератор сигналов высокочастотный Г4-129 находит широкое применение в разработке, производстве, эксплуатации и ремонте сложных радиотехнических систем, в том числе радиолокационных.
Режимы работы:
- режим немодулированных колебаний;
- режим внутренней амплитудной модуляции синусоидальным сигналом;
- режим внешней амплитудной модуляции синусоидальным сигналом;
- режим внутренней частотной модуляции синусоидальным сигналом;
- режим внешней частотной модуляции синусоидальным сигналом;
- режим внутренней модуляции меадром частотой 1 кГц;
- режим внешней импульсной модуляции;
- синхронизация частоты генератора внешним синхронизатором в режиме немодулированных колебаний.
Особенности генератора Г4-129:
• Частотная модуляция сигнала осуществляется с помощью варикапа, включенного в задающий генератор.
• Импульсная модуляция сигнала выполняется в модуляторе электрически управляемом.
• Амплитудная модуляция производится в аттенюаторе электрически управляемом через систему АРМ.
• В канале встроенного индикатора частота задающего генератора делится рядом последовательных делителей частоты на 128 и измеряется встроенным индикатором частоты.
Технические характерстики генератора Г4-129:
| Параметры | Значения |
| Диапазон частот | 310...1200 МГц |
| Основная погрешность установки частоты | ± 0,05% |
| Нестабильность частоты | За 15 мин ± 2,5*10-4 f |
| Плавная расстройка частоты | Не менее 100 кГц |
| Выходная калиброванная мощность | 10-2...10-15 Вт |
| Погрешность установки опорного уровня выходной мощности в НГ | ±1 дБ |
| Погрешность ослабления аттенюатора | ±1 дБ |
| Ослабление гармоник несущей | -30 дБ |
| Выходная некалиброванная мощность | Не менее 50 мВт |
| Нестабильность выхода | За 15 мин 0,05 дБ |
| Паразитная AM в режиме НК | 0,2% |
| Паразитная ЧM в режиме НК | 1*10-6 f |
| Параметры модуляции |
|
| Частота внутренней AM, ИМ, ЧМ | 1000±100 Гц |
| Частота внешней модуляции, Гц | AM 50...20000, ЧM 50...60000 |
| Пределы регулировки | AM 0...30% |
| Пределы регулировки девиации частоты | 30...500 кГц |
| Погрешность установки девиации внутренней частоты | ЧМ: ±15% |
| Погрешнось установки девиации внешней частоты | ЧМ: ±20% |
| Коэффициент гармоник огибающей ЧМ сигнала | 2...5 % |
| Внешняя ИМ | - длительность импульсов 0,5...500 мкс - частота следования 10...20000 Гц - скважность Не менее 2 - ослабление сигнала в паузе -40 дБ |
| Сопротивление нагрузки | 50 (75 с переходом) Ом |
| Общие характерстики генератора Г4-129 |
|
| Питание | 220±22 (220±11) В; 50±0,5 (от 388 до 428 Гц) Гц |
| Потребляемая мощность | Не более 85 В·А |
| Время непрерывной работы | Не менее 16 ч |
| Средняя наработка на отказ | Не менее 5000 ч |
| Габаритные размеры | 335х175х367 мм |
| Масса | Не более 14,5 кг |
