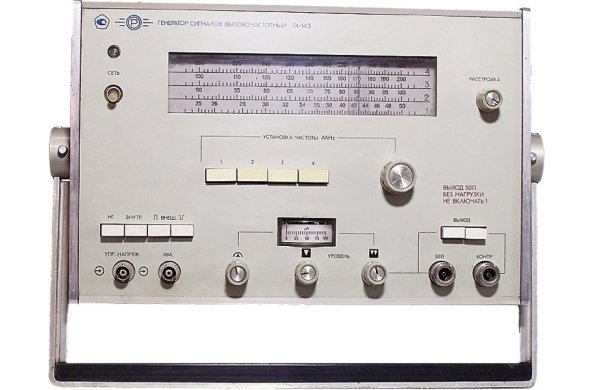

Генератор сигналов ВЧ Г4-143
Генератор Г4-143 - источник некалиброванного по уровню ВЧ сигнала для питания измерительных линий, ВЧ мостов, антенн, фильтров при регулировке, настройке и контроле радиотехнических устройств метрового диапазона волн.
Особенности генератора Г4-143:
- Источники сигнала повышенной мощности.
- Внешняя модуляция импульсами положительной и отрицательной полярности.
- Режимы работы: НГ, внутренняя модуляция меандром частотой 1000 Гц.
| Технические характеристики | |
| Диапазон частот, МГц | 25 - 400 |
| Основная погрешность установки частоты, % | 1 |
| Нестабильность частоты | За 15 мин работы после 1 ч самопрогрева 2,5*10-4 fн |
| Паразитная девиация частотыв режиме НГ | 1*10-5 fн + 50 ГЦ |
| Паразитная AM выходного сигнала в режиме НГ,% | 5 |
| Выходная мощность (КСВН ≤ 1,5; Rн = 50 Ом) | На выходе "50 Ом: 1 Вт (25 - 350 МГц) 0,8 Вт (300-350 МГц), 0,5 Вт (350-400 МГц) |
| Пределы регулировки выходной мощности, дБ | 0-30 |
| Параметры модулирующих импульсов при внешней модуляции | |
| амплитуда импульсов, В | 10±2 |
| частота повторения, Гц | 100-10000 |
| длительность импульсов, мкс | 3-20 |
| длительность фронта, мкс | 0,2 |
| длительность среза, мкс | 0,3 |
| неравномерность вершины, % | 5 |
| Частота повторения выходных импульсов (меандр) при внутренней модуляции, Гц | 1000±10% |
| Напряжение питания | 220 В, 50 Гц или 115 В, 400 Гц |
| Габариты | 334х343х225 мм |
| Масса | 14 кг |
