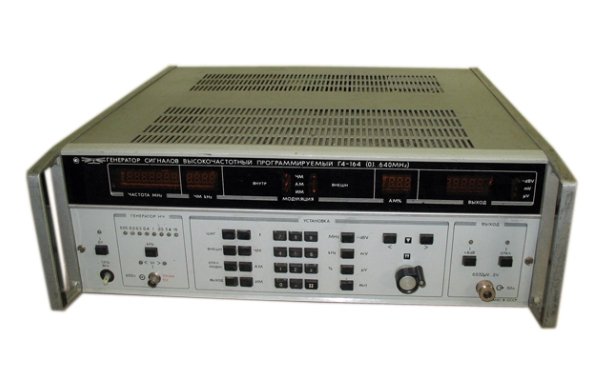

Генератор сигналов ВЧ Г4-164А

Артикул: 1-18069

Генератор сигналов высокочастотный Г4-164, Г4-164А предназначен дня настройки, испытаний и проверки радиовещательной и связной радиоаппаратуры в условиях лабораторий, цехов, ремонтных и поверочных органов. Высокие характеристики генератора Г4-164, Г4-164А, наряду с задачей обеспечения контроля параметров связных приёмников подвижной службы с амплитудной (AM), частотной (ЧМ) и импульсной (ИМ) модуляцией, включая проверку многосигнальной избирательности, позволяет использовать его для внутриканальных и внеканальных измерений большинства современных и перспективных средств связи. Генератор Г4-164, Г4-164А может использоваться при производстве и ремонте радиостанций и высококачественной бытовой техники, при проверке полупроводниковых приборов, фильтров, кварцевых резонаторов и т.п. Генератор сигналов высокочастотный Г4-164А ,Г4-164 сертифицирован и внесен в Государственный реестр средств измерений РФ.



Генератор сигналов ВЧ Г4-164А

Генератор сигналов высокочастотный Г4-164, Г4-164А предназначен дня настройки, испытаний и проверки радиовещательной и связной радиоаппаратуры в условиях лабораторий, цехов, ремонтных и поверочных органов. Высокие характеристики генератора Г4-164, Г4-164А, наряду с задачей обеспечения контроля параметров связных приёмников подвижной службы с амплитудной (AM), частотной (ЧМ) и импульсной (ИМ) модуляцией, включая проверку многосигнальной избирательности, позволяет использовать его для внутриканальных и внеканальных измерений большинства современных и перспективных средств связи. Генератор Г4-164, Г4-164А может использоваться при производстве и ремонте радиостанций и высококачественной бытовой техники, при проверке полупроводниковых приборов, фильтров, кварцевых резонаторов и т.п. Генератор сигналов высокочастотный Г4-164А ,Г4-164 сертифицирован и внесен в Государственный реестр средств измерений РФ.

Особенности генератора Г4-164А:
• Малый уровень амплитудных шумов генератора Г4-164, Г4-164А обеспечивает возможность использовать генератор в качестве гетеродина в различных измерительных схемах, например, при измерении больших ослаблении.
• Встроенная микроЭВМ полностью автоматизирует процесс управления генератором Г4-164, производит набор и установку параметров, исключает установку запрещенных режимов, устанавливает отсчет параметров в требуемых единицах, хранит в памяти до 11 произвольных комбинаций основных параметров.
• Всё управление генераторомГ4-164, Г4-164А ведётся однокристальной микро-ЭВМ. Имеется возможность установки параметров с помощью клавиатуры и ручки квазиплавной установки параметров но передней панели.
• Модуляция несущей частоты осуществляется как от внутреннего источника модулирующих колебаний так и от внешнего. Возможна модуляция одновременно двух параметров: частоты и амплитуды.
• Генератор Г4-164, Г4-164А может работать в составе АИС и с программным управлением с передней панели.


Технические характеристики
Частотные параметры
 Диапазон частот  0.1...639,999 Мгц
 Дискретность установки частоты до 160 МГц  100 Гц
 Дискретность установки частоты свыше 160МГц  1000 Гц
 Погрешность установки частоты  ±5*10-7 fн
  Нестабильность частоты за 15 мин после 30 мин. самопрогрева  ±5*10-8 fн
Параметры выходного напряжения
 Пределы изменения выходного напряжения дискретно через 0,1дБ  0,032*10-6...2 В (-149,9...+6дБ)
 Основная погрешность установки опорного уровня 0,1 В  ±1 дБ
 Основная погрешность установки ослабления аттенюатора до100 дБ ,свыше 100 дБ  ±1,±2 дБ
 Нестабильность выходного напряжения  ±1 дБ
Параметры спектра
 Гармонические составляющие при Uвых < 1В  -30 дБ
 Гармонические составляющие при Uвых > 1В  -25 дБ
 Негармонические составляющие при отстройке на 20кГц  -80 дБ
 Паразитная ЧМ в полосе частот 0,3...3,4кГц  1*10-6 fн+5 Гц
 Паразитная ЧМ в полосе частот 0,03...20кГц  3*10-6 fн+10 Гц, 0,1%
 Спектральная плотность мощности фазовых флуктуаций при отстройке на 20кГц по диапазону fн  -135...-113 дБ/Гц
 Коэффициент гармоник огибающей в режиме АМ  3%
 Коэффициент гармоник огибающей в режиме ЧМ  1%
Параметры модуляции
 Частота внутренних модулирующих сигналов при АМ и ЧМ  50,200,300,400,1000
2500,3400,10000 Гц
 Диапазон частот внешнего модулирующего сигнала при АМ  0,5...60 кГц
 Диапазон частот внешнего модулирующего сигнала при ЧМ  0,3...60 кГц
 Пределы установки коэффициента АМ  0...99%
 Основная погрешность установки коэффициента АМ  5...10%
 Пределы установки девиации частоты  0,05...995 кГц
 Погрешность установки девиации  10%
 Внутренняя импульсная модуляция "МЕАНДР" частотой  1000 Гц
 Внешняя импульсная модуляция частота следования  50...10000 Гц
 Внешняя импульсная модуляция длительность импульса  5...10000 мкс
 Выходной радиоимпульс длительность фронта  < 1 мкс
 Выходной радиоимпульс длительность среза  < 2 мкс
 Затухание в паузе в диапазоне >320 МГц  25 дБ
 Затухание в паузе в диапазоне 40 дБ
Общие характеристики
 Интервал рабочих температур   -10...+50 °С
 Выходное сопротивление   50, 75 (с переходом) Ом
 Питание от сети 50 или 400 Гц   220 или 115 В
 Потребляемая мощность  90 В*А
 Время непрерывной работы  16 ч
 Средняя наработка на отказ  5000 ч
 Технический ресурс  10000 ч
 Срок службы  15 лет
 Габаритные размеры  486х173х475 мм
 Масса  22 кг
