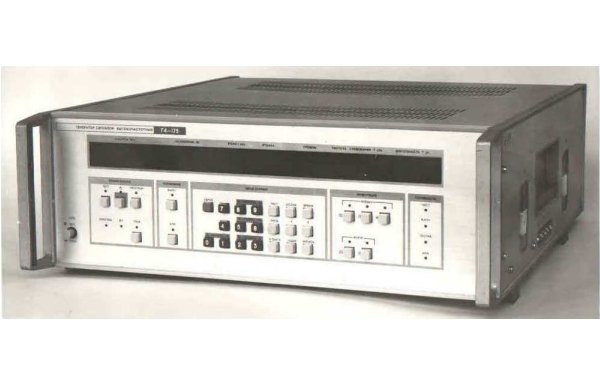

Генератор сигналов ВЧ Г4-174
Генератор Г4-174 предназначен для проверки и настройки аппаратуры средств связи в лабораторных, цеховых условиях, в ремонтных и поверочных службах. Прибор Г4-174 может работать в составе автоматизированных рабочих мест.
Особенности генератора Г4-174:
• Встроенная микроЭВМ полностью автоматизирует процесс управления прибором, производит набор и установку параметров, исключает установку запрещенных режимов, устанавливает отсчет параметров в требуемых единицах, хранит в памяти до 50 произвольных комбинаций основных параметров.
• Высокая точность установки частоты
• Жесткие условия эксплуатации
• Режимы работы: НК, ИМ, АМ
• Интерфейс КОП
| Технические характеристики | |
| Диапазон частот | 17.44 … 25.95 ГГц |
| Пределы допускаемой основной погрешности установки частоты | ±0.01 % |
| Нестабильность частоты выходного сигнала за 15 мин | 5·10–6 f |
| Опорный уровень выходной мощности | 1·10–3 Вт (в режиме НГ) 1·10–4 Вт (в режиме ИМ) |
| Рабочий диапазон (пределы регулирования) выходной мощности относительного опорного уровня мощности | 1·10–15 … 1·10–3 Вт – в режиме ИМ 3·10–3 Вт – в режиме НК |
| Режимы работы | - НГ внутренняя и внешняя модуляции меандром - внутренняя и внешняя модуляции прямоугольными импульсами - внешняя электронная перестройка частоты |
| Параметры внутренних модулирующих импульсов | частота повторения 0.4 … 0.99кГц длительность 0.05 … 9.95 мкс |
| Потребляемая мощность | 180 В·А |
| Габариты | 488 × 172.5 × 582 мм |
| Масса | 30 кг |
