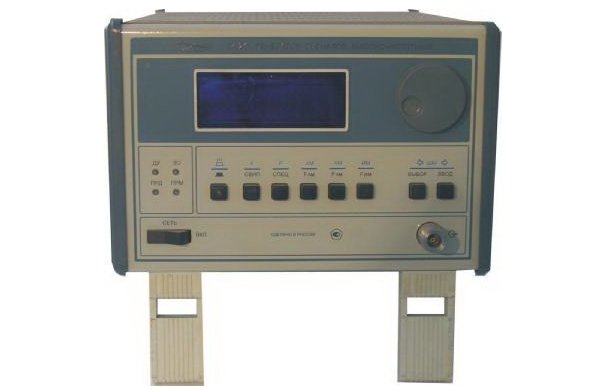

Генератор сигналов ВЧ Г4-211
Генератор сигналов высокочастотный Г4-211 предназначен для генерирования немодулированных колебаний и колебаний с частотной, амплитудной и импульсной модуляцией в диапазоне частот от 1,07 до 4 ГГц. Генератор обеспечивает свипирование частоты в полосе от 10 МГц до полного рабочего диапазона частот в автоматическом режиме и при работе от внешнего источника синхронизирующих импульсов.Генератор сигналов высокочастотный Г4-211 применяется при техническом обслуживании и ремонте образцов техники, a также при разработке, производстве и эксплуатации различного радиотехнического оборудования.
Описание
Принцип действия генератора сигналов Г4-211 основан на генерировании СВЧ колебаний с последующим их усилением и управлением по мощности. Источником СВЧ колебаний в приборе является полупроводниковый автогенератор с колебательной системой в виде ЖИГ-сферы. Колебания модулируются по частоте в задающем автогенераторе и по амплитуде в тракте усиления мощности.
Система автоматической регулировки мощности, которой охвачен тракт усиления мощности и электрически управляемый ступенчатый аттенюатор обеспечивают установку калиброванного уровня мощности на выходе прибора с диапазоном регулирования 120 дБ.Встроенная однокристальная микро-ЭВМ полностью автоматизирует процессы управления генератором, производит установку параметров и режимов с индикацией их на трёхстрочном индикаторе, обеспечивает введение поправок при калибровке и дистанционное управление через интерфейс КОП.
Наличие в генераторах сигнала Г4-211 стандартного интерфейса КОП для связи с внешней ЭВМ позволяет агрегатировать их в автоматизированные измерительные системы для повышения точности и автоматизации процесса измерений. Генератор сигналов высокочастотный Г4-211 выполнен в виде настольного моноблочного прибора в корпусе, позволяющем устанавливать его в стандартную радиотехническую стойку.
| Технические характеристики | |
| Диапазон частот выходного сигнала генератора | от 1,07 до 4,0 Гц |
| Запас по частоте в начале и в конце диапазона | не менее 1 % |
| Пределы допускаемой основной относительной погрешности установки частоты | ± 0,5 % |
| Пределы допускаемой относительной погрешности установки частоты в рабочих условиях применения | ± 0,75 % |
| Нестабильность частоты за 15 мин | не более 1×10-4 |
| Девиация паразитной ЧМ в полосе частот от 20 Гц до 20 кГц | 3×10-6 |
| Опорный уровень выходной мощности генератора | 10 дБм |
| Пределы допускаемой основной относительной погрешности установки опорного уровня мощности | ± 1,0 дБ |
| Пределы допускаемой относительной погрешности установки опорного уровня мощности в рабочих условиях применения | ± 1,5 дБ |
| Пределы регулирования выходной мощности | от +10 до -110 дБм (от 10 до 1×10-11 мВт) |
| Пределы допускаемой основной относительной погрешности установки ослабления (Ах), дБ, для диапазона ослабления: | |
| от 0 до 9,9 дБ | ± 0,5 |
| от 10 до 59,9 дБ | ± 1 |
| от 60 до 99,9 дБ | ± [1+0,03×(Ax-60)] |
| от 100 до 119,9 дБ | ± [2,2+0,10×(Ax-100)] |
| Пределы допускаемой относительной погрешности установки ослабления (Ах) в рабочих условиях применения, дБ, для диапазона ослабления: | |
| от 0 до 9,9 дБ | ± 0,75 |
| от 10 до 59,9 дБ | ± 1,5 |
| от 60 до 99,9 дБ | ± [1,5+0,03×(Ax-60)] |
| от 100 до 119,9 дБ | ± [3,5+0,10×(Ax-100)] |
| Диапазон установки девиации частоты в режиме ЧМ при работе от внутреннего источника частотой 1 кГц или внешнего сигнала в диапазоне частот от 0 до 100 кГц и напряжением (3 ± 0,1) В | от 0,1 до 25 МГц |
В режиме внутренней ИМ генератор выдаёт импульсные сигналы следующей формы:
• меандр с несимметрией не более 10% и частотой повторения 1, 10 и 100 кГц;
• длительность 0,5 мкс с частотой повторения (2 ± 0,1), (20 ± 1), (200 ± 10) кГц;
• длительность 5, 10, 20 мкс с частотой повторения (20 ± 1) кГц;
• длительность 50, 100, 200 мкс с частотой повторения (2 ± 0,1) кГц;
• длительность 0,5, 1, 2 мкс с частотой повторения (0,2 ± 0,01) кГц.
• В режиме ИМ от внешнего источника импульсами положительной полярности с амплитудой от 4 до 5 В генератор выдаёт импульсные сигналы длительность от 0,1 до 104 мкс с частотой повторения от 0,01 до 200 кГц при скважности не менее 2
• Пределы допускаемой основной относительной погрешности установки длительности выходного ВЧ импульса в режиме внутренней ИМ ± 20 %
• Пределы допускаемой относительной погрешности установки длительности выходного ВЧ импульса в режиме внутренней ИМ в рабочих условиях применения ± 25 %
• Полоса свипирования частоты от 10 МГц до полного диапазона рабочих частот
• Напряжение питания:
- с частотой (50 ± 1) Гц 220 ± 22 В
- с частотой от 388 до 428 Гц 115 ± 5,75 В
• Потребляемая мощность не более 70 ВА
• Средняя наработка на отказ не менее 7000 ч
• Габаритные размеры 173×250×425 мм
• Масса не более 10 кг
