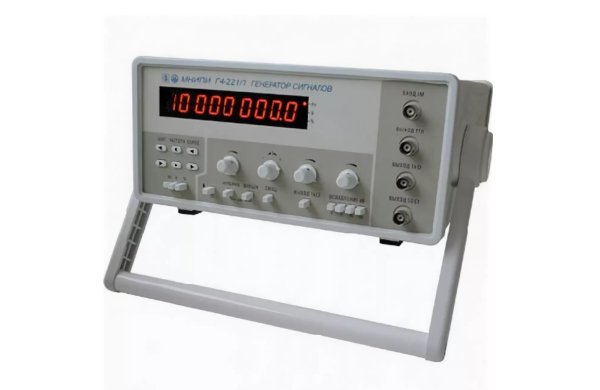

Генератор сигналов ВЧ Г4-221
Генераторы сигналов высокочастотные Г4-221, Г4-221/1 формируют немодулированные сигналы синусоедальной формы, амплитудно-модулированные сигналы синусоедальной формы, сигналы прямоугольной формы (меандр), сигналы прямоугольной формы уровня ТТЛ. Генераторы сигналов высокочастотные Г4-221, Г4-221/1 предназначены для исследования и испытания систем и приборов, используемых в промышленности, науке и образовании.
Особенности генератора Г4-221:
• Диапазон частот 0,1 Гц - 17 МГц
• Цифровой синтез частоты
• Амплитудная модуляция
• Цифровая индикация частоты и выходного напряжения
• Напряжение и размах сигнала повышенной амплитуды (Г4-221/1)
Технические характеристики генератора Г4-221:
• Формы выходных сигналов: Синус, прямоугольник, синхровыход (ТТЛ уровень)
• Диапазон частот
- немодулированных синусоидальной формы 10-1 - 1,7·107 Гц
- АМ синусоидальной формы 5·104 - 1,7·107 Гц
- прямоугольной формы и уровня ТТЛ 10-1 - 106 Гц
• Дискретность установки частоты 0,1 Гц
• Ослабление
- плавное ≥ 40 дБ
- тупенчатое 20, -40, -60 дБ
• Коэффициент гармоник ≤ 0,5% (10 Гц - 120 кГц)
• Амплитуда 14 В
- размах 28 В
- нагрузка 50 Ом
• Погрешность установки амплитуды ±0 ±0,5 В
• Синхровыход (ТТЛ уровень)
Значение напряжения
- высокого уровня ≥ 2,4 В высокого уровня ≥ 2,4 В
- низкого уровня ≤ 0,4 В низкого уровня ≤ 0,4 В
Время перехода "1" > "0" и "0" > "1" ≤ 100 нс
• Амплитудная модуляция
Частота модулирующего сигнала
- внутренний 1000±10% Гц
- внешний 50 Гц – 10 кГц
Коэффициент АМ 0 - 90%
Погрешность установки АМ ±10%
• Сигналы повышенной амплитуды (только Г4-221/1)
Формы выходных сигналов: Синус, прямоугольник
Диапазон частот 10-1 - 106 Гц
Амплитудa:
Прямоугольный сигнал 40 В
- размах 80 В
- нагрузка 1 кОм
Синусоидальный сигнал 30 В
- нагрузка 1 кОм
Общие характеристики генератора Г4-221:
• Напряжение питания 230 ±23%) 50 Гц
• Потребляемая мощность Не более 40 ВА
• Рабочая температура -10 – +50 °С
• Влажность 90% при 25 °С
• Габаритные размеры 345х306х127 мм
• Масса Не более 4,5 кг
