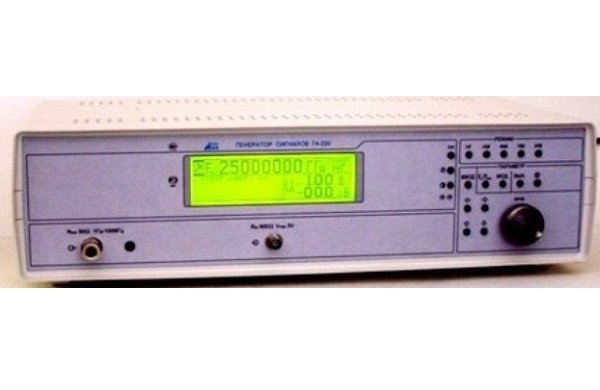

Генератор сигналов ВЧ Г4-226
Генератор Г4-226 – настольный цифровой прибора СВЧ диапазона. Предназначен для использования в качестве источника сигнала при регулировании, ремонте и поверке радиоэлектронной аппаратуры различного назначения, а так же для использования в качестве встраиваемых гетеродинов в сложных автоматизированных радиоизмерительных системах.
Генератор Г4-226 имеет следующие режимы работы:
• НГ - режим немодулированной генерации;
• ЧМ - режим частотной модуляции от внешнего сигнала;
• АИМ - режим амплитудно-импульсной модуляции от внутреннего или внешнего сигнала.
Основная погрешность установки частоты не более 3*10-7. Предусмотрено управление генератором через встроенный интерфейс RS-232.
Основные технические характеристики Г4-226
• Диапазон выходных частот – (2,0…18,0) ГГц.
• Выход коаксиальный - волновое сопротивление – 50 Ом, сечения – 7/3 мм, размеры элементов присоединения выполнены в соответствии с ГОСТ 51914-2002
• Максимальная выходная мощность не менее 10 мВт на нагрузке 50 Ом с возможностью установки выходной мощности от - 50дБм до +10дБм, с погрешностью не более 1,5дБ в интервале от +10дБм до – 20дБм и 2,5дБ до –50дБм
• Генератор имеет следующие режимы работы:
НГ - режим немодулированной генерации;
ЧМ - режим частотной модуляции от внешнего сигнала;
АИМ - режим амплитудно-импульсной модуляции от внутреннего или внешнего сигнала.
• Основная погрешность установки частоты не более 3*10-7
• Масса не более 8 кг.
• Потребляемая мощность не более 30 ВА от сети переменного тока напряжением 220 В,
с частотой 50 Гц; 115 В, с частотой 400 Гц;
• Условия эксплуатации:
гр. 1.1 УХЛ ГОСТ В20.309.304
диапазон рабочих температур: +(5…40)о С;
относительная влажность воздуха, не более - 80%, при температуре 25о С.
• Габаритные размеры прибора, не более 317 х 132(156) х 257 мм, в скобках приведен размер с открытыми ножками.
• Наработка на отказ – не менее 20000 час.
• Трудоемкость изготовления, не более - 120 н/ч.
• Заменяемое изделие – Г4-79 – Г 4-83, Г4-109, Г4-111, Г4-111 (А, Б), Г4-193, Г4-194, Г4-195 и др.
