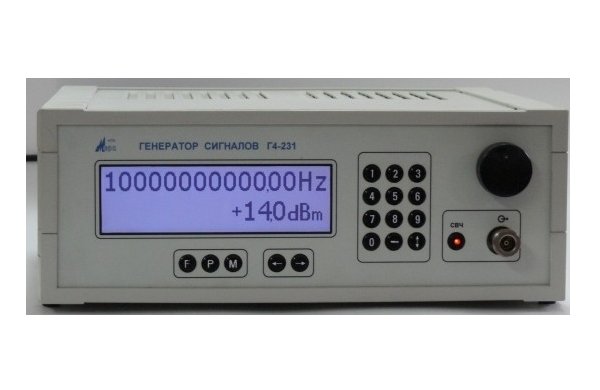

Генератор сигналов ВЧ Г4-231
| Технические характеристики | |
| Диапазон рабочих частот | от 1,25 до 10,0 ГГц |
| Минимальный шаг перестройки по частоте | 1,42×10-3Гц |
| Пределы допускаемой погрешности установки частоты выходного сигнала | ±5×10-8 |
| Пределы допускаемой нестабильности частоты выходного сигнала | ±5×10-8 в интервале температур 0¸ +55°С; ±5×10-10 за сутки; ±5×10-8 за год. |
| Точность отсчета установленной частоты | 0,01 Гц |
| Фазовый шум при отстройке от несущей на 20 Гц на 20 кГц |
-60 дБ -80 дБ |
| Максимальное значение выходной мощности генератора при работе на согласованную нагрузку 50 Ом | 20 мВт |
| Диапазон изменения выходной мощности 0 ¸ - 100 дБ | 20 мВт ¸ 2 пВт |
| Неравномерность выходной мощности уровня 0 дБм в рабочем диапазоне частот, не более | ± 0,8 дБ |
| Точность установки выходного уровня, погрешность аттенюатора, не более | ± 1 дБ |
| Шаг установки выходной мощности | 0,1 дБм |
| Сопротивление выхода | 50 Ом (номинальное значение) |
| Уровень паразитных, гармонических и комбинационных спектральных составляющих, не более | - 40 дБ |
| Прибор обеспечивает режим внутренней и внешней импульсной модуляции с длительностью импульса со скважностью длительностью фронтов радиоимпульса, не более затуханием между радиоимпульсами Дополнительная погрешность уровня входной мощности в режиме импульсной модуляции |
1 мкс ¸ 0,1 с. Q ³ 2 0,05 мкс > 40 дБ ± 1 дБ |
| Прибор обеспечивает режим частотной линейной модуляции с частотой 10 Гц ¸ 10 кГц и девиацией в диапазоне 5 ¸ 10 ГГц, в диапазоне 2,5 ¸ 5 ГГц, в диапазоне 1,25 ¸ 2,5 ГГц при точности установки частоты модулирующего сигнала и девиации частоты |
до 10 МГц до 5 МГц до 2,5 МГц 1 Гц |
| Условия эксплуатации прибора: - температура окружающего воздуха - относительная влажность - атмосферное давление - напряжение питающей сети |
(+5÷ +40) °С; (70 ±15) %; от 630 до 795 мм рт.ст.; (220 ±22) В частотой (50 ±1) Гц. |
| Прибор обеспечивает требуемые параметры и характеристики через | 15 мин с момента включения |
| Прибор обеспечивает работу с последовательным интерфейсом | USB 1.1 |
| Прибор допускает непрерывную работу при сохранении электрических параметров в пределах установленных норм в течение времени не менее | 24 ч |
| Мощность, потребляемая прибором от сети питания при номинальном напряжении, не превышает |
40 ВА |
| Средняя наработка на отказ прибора не менее | 20 000ч |
| Габаритные размеры прибора, мм, не более: | 318х291х116 |
| Масса прибора в табельной упаковке, кг, не более: | 10 |
