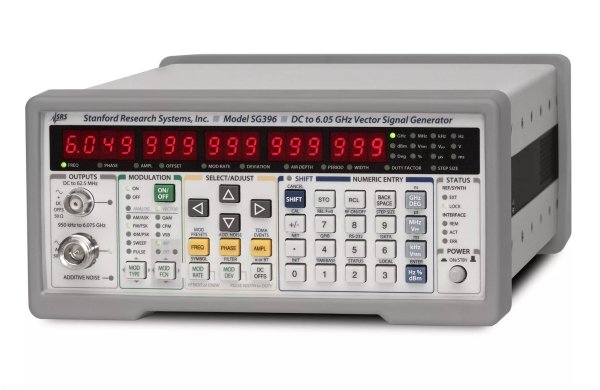

Особенности:
- Частотный диапазон от DC до 2/ 4/ 6 ГГц (в зависимости от модели)
- Дискретность установки частоты 1 мкГц (во всем диапазоне частот)
- Стабильность внутреннего опорного генератора 5 х 10-8 /год
- Опция: рубидиевый опорный генератор: 1 х 10-9 /год
- Низкий уровень фазовых шумов
- Двойной внутренний генератор модулирующего сигнала
- Векторная и аналоговая модуляции: АМн, ЧМн, MSK, PSK, QAM, VSB и пользовательская I/Q модуляции
- I/Q модуляция: внутренняя и внешний I/Q вход (300 МГц ВЧ сигнал)
- Поддерживаемые стандарты GSM, EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, ATSCDTV & TETRA
- Интерфейсы: GPIB, LAN, RS-232
Технические характеристики
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ВЫХОДНАЯ ЧАСТОТА | Диапазон | BNC-выход: DC … 62,5 МГц N-выход: 950 кГц …2,025 ГГц (АКИП-7SG392); 950 кГц … 4,05 ГГц (АКИП-7SG394); 950 кГц … 6,075 ГГц (АКИП-7SG396) |
| Дискретность установки | 1 мкГц | |
| Скорость перестройки | менее 8 мс | |
| Стабильность | 1 × 10–11 (1 с девиация Аллана) | |
| Погрешность установки | <(10–18 + погрешность опорного генератора) | |
| BNC-ВЫХОД | Выходной уровень | 0,001 Вскз … 1 Вскз; разрешение |
| Смещение | ±1,5 В; разрешение 5 мВ | |
| Погрешность установки уровня | ±5 % | |
| Гармоники | <–40 дБн | |
| Выходное сопротивление | 50 Ом | |
| N-ВЫХОД | Выходной уровень | 0,7 мкВскз … 1,5 Вскз (< 3 ГГц АКИП-7SG394; < 4 ГГц АКИП- 7SG396) |
| Выходная мощность | - 110 дБм … +16,5 дБм (< 3 ГГц АКИП-7SG364; < 4 ГГц АКИП- 7SG396); разрешение 0,01 дБм |
|
| Погрешность установки | ± 1 дБм | |
| Выходное сопротивление | 50 Ом | |
| КСВН | ≤ 1,6 | |
| СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ НА 1 ГГЦ |
Фазовый шум | -80 дБн/Гц при отстройке 10 Гц -102 дБн/Гц при отстройке 1 кГц -116 дБн/Гц при отстройке 20 кГц (АКИП-7SG392 и АКИП-7SG394) -114 дБн/Гц при отстройке 20 кГц (АКИП-7SG396) -130 дБн/Гц при отстройке 1 МГц (АКИП-7SG392 и АКИП-7SG394) -124 дБн/Гц при отстройке 1 МГц (АКИП-7SG396) |
| Гармоники несущей | < - 55 дБн (<+7 дБм, N-тип) | |
| Негармонические составляющие |
< -65 дБн при отстройке < 10 кГц < -75 дБн при отстройке > 10 кГц |
|
| Паразитная ЧМ | 1 Гц (300 Гц … 3 кГц) | |
| Паразитная АМ | 0,006% (300 Гц … 3 кГц) | |
| УСТАНОВКА ФАЗЫ | Диапазон установки | ± 360° |
| Дискретность установки | 0,01º (DC … 100 МГц) 0,1º (100 МГц … 1 ГГц) 1,0º (1 ГГц … 8,1 ГГц) |
|
| ВНУТРНЕННИЙ ОПОРНЫЙ ГЕНЕРАТОР 10 МГЦ |
Тип опорного генератора | Стандартный OCXO / Рубидиевый (опция 04) |
| Старение | 5 х 10-8/год / 1 х 10-9/год | |
| Стабильность (0…45 °C) | 2 х 10-9 / 1 х 10-10 | |
| Выход 10 МГц (задняя панель) | Синус, 1,75 Впик-пик, 50 Ом | |
| ВНЕШНИЙ ОПОРНЫЙ ГЕНЕРАТОР |
Вход 10 МГц | Входной уровень: 0,5 … 4 Впик-пик Входной импеданс: 50 Ом |
| ВНУТРЕННИЙ ИСТОЧНИК МОДУЛЯЦИИ |
Формы сигналов | Синус, пила, треугольник, меандр, импульс, шум |
| КНИ | –80 дБн (на 20 кГц) | |
| Частотный диапазон | 1 мкГц … 500 кГц (fC < 62,5 МГц - АКИП-7SG392 и АКИП-7SG394), (fC < 93,75 МГц - АКИП-7SG396) 1 мкГц … 50 кГц (fC > 62,5 МГц - АКИП-7SG392 и АКИП-7SG394); (fC < 93,75 МГц - АКИП-7SG396) |
|
| Выход | 50 Ом; уровень: ± 1 В … полная девиация | |
| АМПЛИТУДНАЯ МОДУЛЯЦИЯ |
Коэффициент АМ | 0 … 100 % (разрешение: 0,1 %) |
| Ширина полосы модуляции | > 100 кГц | |
| Модуляционное искажение | BNC: < 0,1 % (fC < 62,5 МГц, fM = 1 кГц) N-тип: C < 62,5 МГц, fM = 1 кГц) |
|
| Источник | Внутренний или внешний | |
| ЧАСТОТНАЯ МОДУЛЯЦИЯ |
Девиация частоты | 0,1 Гц … 32 МГц (в зависимости от fC) |
| Ширина полосы модуляции | 500 кГц (fC < 62,5 МГц - АКИП-7SG392 и АКИП-7SG394), (fC < 93,75 МГц - АКИП-7SG396) 100 кГц (fC < 62,5 МГц - АКИП-7SG392 и АКИП-7SG394), (fC < 93,75 МГц - АКИП-7SG396) |
|
| Модуляционное искажение | < -70 дБ (fC = 1 ГГц, fM = fD = 20 кГц) | |
| Источник | Внутренний или внешний | |
| ФАЗОВАЯ МОДУЛЯЦИЯ |
Девиация | 0 … 360° (разрешение: 0,01º < 100 МГц, 0,1º < 1 ГГц, 1º > 1 ГГц) |
| Ширина полосы модуляции | 500 кГц (fC < 62,5 МГц - АКИП-7SG392 и АКИП-7SG394), (fC < 93,75 МГц - АКИП-7SG396) 100 кГц (fC < 62,5 МГц - АКИП-7SG392 и АКИП-7SG394), (fC < 93,75 МГц - АКИП-7SG396) |
|
| Модуляционное искажение | < -60 дБ (fC = 100 МГц, fM =1 кГц, fD = 50°) | |
| Источник | Внутренний или внешний | |
| ИМПУЛЬСНАЯ МОДУЛЯЦИЯ |
Отношение уровней импульс/пауза |
BNC: 70 дБ N-тип : 57 дБ (fC ≤ 1 ГГц); 40 дБ (1 ГГц ≤ fC < 4 ГГц); 35 дБ (fC ≥ 4 ГГц) |
| Время нарастания | 20 нс | |
| Источник | Внутренний или внешний | |
| ВНЕШНЯЯ I/Q МОДУЛЯЦИЯ |
Несущая частота | 400 МГц … 2,025 ГГц (АКИП-7SG392) 400 MHz … 4,05 ГГц (АКИП-7SG394) 400 МГц … 6,075 ГГц (АКИП-7SG396) |
| I/Q – вход | 50 Ом, ± 0,5 В (на задней панели) | |
| Полоса | 300 МГц модулированный ВЧ сигнал | |
| Смещение I или Q | < 500 мкВ | |
| Подавление несущей | > 40 дБн (>35 дБн > 4 ГГц) | |
| ДВОЙНОЙ ГЕНЕРАТОР МОДУЛИРУЮЩЕГО СИГНАЛА |
Число каналов | 2 (I и Q) |
| Разрешение ЦАП | Двойной, 14 бит на 125 МГц | |
| Частота среза восстанавливающего фильтра |
10 МГц (3-го порядка ФНЧ Бесселя) | |
| Сигнал произвольной формы | Память: до 16 Мбит, частота 1 Гц … 6 МГц (разреш.: 1 мкГц), длинна символа: 1 … 9 бит |
|
| Источник СПФ | Генератор ПСП (длина последовательности: 2n – 1 (5 < n < 32) Генератор кодовых последовательностей (10 бит) |
|
| Цифровые фильтры | Найквиста, корень из Найквиста, Гаусса, Прямоугольный, Линейный, КИХ (FIR) , пользовательский |
|
| ВЕКТОРНАЯ МОДУЛЯЦИЯ | Типы модуляции | PSK, QAM, FSK, CPM, MSK, ASK, VSB |
| Производные PSK | PSK, BPSK, QPSK, OQPSK, DQPSK, π/4DQPSK, 8 PSK, 16 PSK, 3π/8 8 PSK |
|
| Производные QAM | 4, 16, 32, 64, 256 | |
| Производные FSK | 1-бит … 4-бит с девиацией 0 … 6 МГц | |
| Производные ASK | 1-бит … 4-бит | |
| Производные CPM | 1-бит … 4-бит с индексом модуляции 0 … 1,0 | |
| Поддерживаемые стандарты | GSM, GSM-EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, TETRA, ATSC DTV |
|
| ВЫХОД СТРОБСИГНАЛОВ (ОПЦИЯ 01) |
Выход | SMA на задней панели, 50 Ом |
| Частотный диапазон | Как и основной выход | |
| Время установления | менее 35 пс (20 % … 80 %) | |
| Джиттер | fC > 62,5 МГц fC < 62,5 МГц <10–4 U.I. (1 кГц … 5 МГц полосы пропускания) | |
| Выходной уровень | 0,4 Впик-пик … 1 Впик-пик, смещение: ± 2 В Разрешение: 5 мВ; погрешность: ± 5% |
|
| Совместимость | ECL, PECL, RSECL, CML, LVDS, NIM | |
| ГКЧ | Диапазон частот | АКИП-7SG392 и АКИП-7SG394: DC … 64 МГц; 59,375 … 128,125 МГц; 118,75 … 256,25 МГц; 237,5 … 512,5 МГц; 475 … 1025 МГц; 950 … 2050 МГц; 1900 … 4100 МГц (АКИП-7SG394) АКИП-7SG396: DC … 96 МГц; 89,0625 … 192,188 МГц; 178,125 … 384,375 МГц; 356,25 МГц … 768,75 МГц; 712,5 МГц … 1537,5 МГц; 1425 … 3075 МГц; 2850 … 6150 МГц |
| Разрешение | 0,1 Гц | |
| Источник | Внутренний или внешний | |
| ОБЩИЕ ДАННЫЕ | Интерфейсы | LAN, GPIB, RS-232 |
| Габаритные размеры | 216 х 89 х 330 мм | |
| Напряжение питания | 90…264 В, 47…63 Гц (90 Вт) | |
| Масса | 4,5 кг | |
| Комплект поставки | Сетевой шнур, руководство по эксплуатации | |
| Опции | Опция 04: рубидиевый опорный генератор; RM2U-S – одиночный комплект для монтажа в стойку; RM2U-D – двойной комплект для монтажа в стойку |
