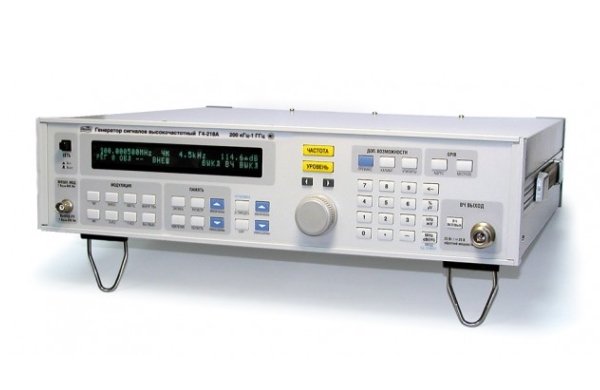

Генератор сигналов высокочастотный CREDIX Г4-218А

Артикул: 1-367184

  • Частотный диапазон: 200 кГц…1000 МГц
  • Высокое разрешение выходной частоты (1 Гц)
  • Погрешность установки ± 2 х 10-6
  • Низкий уровень фазовых шумов
  • Девиация частоты до 100 кГц с разрешением 0,1 кГц
  • Коэффициент АМ до 100 % с разрешением 0,1 %
  • Широкий диапазон установки выходного уровня (-127…13 дБм)
  • Опция «100» (ОГ погреш. уст. ± 2 х 10-7, кр.вр. нестаб. ±1,0 х 10-8)
  • Защита выхода от внешнего источника (25 Вт макс.)
  • Запись в память до 300 профилей
  • Интерфейсы: GBIB, RS-232C

  • Частотный диапазон: 200 кГц…1000 МГц
  • Высокое разрешение выходной частоты (1 Гц)
  • Погрешность установки ± 2 х 10-6
  • Низкий уровень фазовых шумов
  • Девиация частоты до 100 кГц с разрешением 0,1 кГц
  • Коэффициент АМ до 100 % с разрешением 0,1 %
  • Широкий диапазон установки выходного уровня (-127…13 дБм)
  • Опция «100» (ОГ погреш. уст. ± 2 х 10-7, кр.вр. нестаб. ±1,0 х 10-8)
  • Защита выхода от внешнего источника (25 Вт макс.)
  • Запись в память до 300 профилей
  • Интерфейсы: GBIB, RS-232C

Технические характеристики

ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
ВЫХОДНАЯ ЧАСТОТА Диапазон 200 кГц…1000 МГц
Дискретность установки 1 Гц
Погрешность установки ± (2 х 10-6); с опцией «100» ± (2 х 10-7)
Нестабильность частоты ± (1,0 х 10-7); с опцией «100» ± (1,0 х 10-8)
ВЫХОДНОЙ УРОВЕНЬ Диапазон Минус 127…13 дБм на нагрузке 50 Ом
Дискретность установки 0,1 дБ
Погрешность установки
уровня
± 0,8 дБ (типичная); ± 1,2 дБ при уровне 0 дБм
Погрешность установки
ослаблений аттенюатора
± 1,0 дБ (минус 4…13 дБм)
± 1,5 дБ (минус 4…минус 37 дБм)
± (1,5 дБ + 0,1 дБ/10 дБ) (минус 37…минус 127 дБм)
Гармоники несущей ≤ минус 30 дБ при уровне не превышающем 10 дБм
Субгармоники ≤ минус 25 дБс (> 550 МГц)
Негармонические
составляющие
≤ минус 50 дБс (< 137,5 МГц);
≤ минус 60 дБс (137,5…1000 МГц)
Плотность фазовых шумов < 120 дБс/Гц при отстройке на 20 кГц от fнес. 500 МГц
КСВН < 1,5
Выходное сопротивление 50 Ом
ПАРАЗИТНАЯ
МОДУЛЯЦИЯ
НЕМОДУЛИРОВАННОГО
СИГНАЛА
Паразитная ЧМ < 30 Гц (< 137,5 МГц)
< 5 Гц (137,5…275 МГц)
< 10 Гц (275…550 МГц)
< 20 Гц (550…1000 МГц)
Паразитная АМ < -65 дБс в полосе 50 Гц…15 кГц
МОДУЛЯЦИЯ Внутренняя модуляция 10 Гц…20 кГц с шагом 10 Гц (до 10 кГц), 100 Гц (10…20 кГц)
Фиксированные частоты: 400 Гц; 1 кГц; 3 кГц
Погрешность установки ± 1 % (100 Гц…20 кГц);  5 % (до 100 Гц)
Внешняя модуляция АМ: 50 Гц…20 кГц
ЧМ: 50 Гц…100 кГц
Вход: 600 Ом; 1,5 В пик. (относительно 1 кГц)
ЧМ СИГНАЛ Девиация частоты 0,0…100 кГц
Дискретность установки 0,1 кГц
Погрешность установки ± 10 % при значении девиации 0,6…1,6 кГц
± 15 % при значении девиации 1,6…100 кГц
Коэф. гармоник огибающей < 2 % (частота модуляции 1 кГц; девиация 75 кГц)
Паразитная АМ < 2 % (1…1000 МГц, модуляция 1 кГц, макс. девиация)
АМ СИГНАЛ Коэффициент АМ 0,0…100 % (уровень несущей ≤ 7 дБм)
Дискретность установки 0,1 %
Погрешность установки от ± (0,1·КАМ+5%) при коэф. АМ до 90 %
Коэф. гармоник огибающей < 10 % (5…50 %)
< 20 % (50…90 %)
ОБЩИЕ ДАННЫЕ Защита выхода Обеспечивается защита при подаче от внешнего источника:
до 25 Вт, до 25 В постоянное
Габаритные размеры 115 х 430 х 410 мм
Напряжение питания 115 / 230 В, 50 / 60 Гц
Масса 14 кг
Комплект поставки Сетевой шнур (1), соединительный кабель N-типа (1),
предохранитель, руководство по эксплуатации
