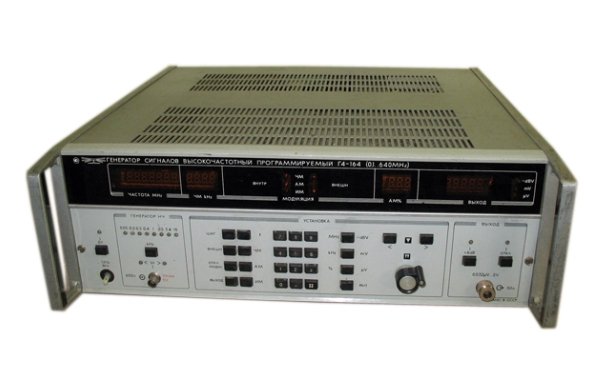

Предназначен для настройки, регулировки и испытаний различных радиотехнических устройств, работающих в ручном режиме управления и в автоматизированном режиме управления по каналу общего пользования (КОП). Генератор обеспечивает измерение амплитудно-частотных характеристик различных устройств, реальной чувствительности и кривой верности приемников, работающих в режиме немодулированных колебаний (НК), |
|||||||||||||||||
|
амплитудной модуляции (АМ), частотной модуляции (ЧМ) и импульсной модуляции (ИМ). Генератор может служить источником немодулированного и некалиброванного сигнала, использоваться в качестве гетеродина при различных преобразованиях частоты. Генераторы предназначены для работы в поверочных органах, ремонтных мастерских, в лабораториях и цехах. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Диапазон частот от 0,1 до 639,999 МГц. Дискретность перестройки частоты:
Предел допускаемой основной погрешности установки частоты не более ±1,5•10–5 . Пределы регулировки выходного напряжения на нагрузках 50 Ом и 75 Ом в режимах «НК», «ЧМ» и «ИМ» от -149,9 до 6 дБВ (от 0,032•10–6 до 2 В) с дискретностью 0,1 дБ. Пределы регулировки выходного напряжения на нагрузках 50 Ом и 75 Ом в режиме «АМ» от -149,9 до 0 дБВ (от 0,032•10–6 до 1 В) с дискретностью 0,1 дБ. Предел допускаемой основной погрешности установки опорного уровня выходного напряжения 0,1 В:
Нестабильность опорного уровня выходного напряжения прибора за любые 15 мин работы после самопрогрева в течение 30 мин не более 0,1 дБ. Частота внутреннего источника модуляции в режиме «АМ»: 50; 200; 300; 400; 1000; 2500; 3400; 10000 Гц. Частота внешнего источника модуляции в режиме «АМ» от 50 до 60000 Гц. Пределы регулировки коэффициента амплитудной модуляции от 0 до 99 % с дискретностью 1 %. Предел погрешности установки коэффициента АМ: - в диапазоне модулирующих частот от 300 до 3400 Гц не более ±5 % при коэффициенте АМ от 5 до 50 % и не более ±10 % при коэффициенте АМ до 90 %; - в остальном диапазоне модулирующих частот не более ±10 % при коэффициенте АМ от 5 до 50 % и не более ±15% при коэффициенте АМ до 90 %. Коэффициент гармоник огибающей АМ сигнала не более 3 % при коэффициенте модуляции до 80 % в диапазоне модулирующих частот от 50 Гц до 20 кГц и не более 5 % в остальном диапазоне модулирующих частот. Частота внутреннего источника модуляции в режиме «ЧМ»: 50; 200; 300; 400; 1000; 2500; 3400; 10000 Гц. Частота внешнего источника модуляции в режиме «ЧМ» от 30 до 60000 Гц. Пределы установки девиации частоты в зависимости от несущей частоты
Предел погрешности установки величины девиации частоты: - в диапазоне модулирующих частот от 300 до 3400 Гц не более ±10 %; - в остальном диапазоне модулирующих частот погрешность не более ±15 %. Коэффициент гармоник огибающей частотно-модулированного сигнала не более 1 % при частотах модуляции от 100 до 20000 Гц и значении девиации Δf = 0,1·Δfmax, 2 % при частотах модуляции от 30 до 60000 Гц и максимальной девиации в зависимости от рабочей частоты в соответствии с табл. 1. Частота несущей при АИМ выходного сигнала не менее 50 МГц (от внутреннего источника сигнала формы меандр и от внешнего источника импульсами положительной полярности с длительностью не менее 5 мкс и скважностью не менее двух). Предел допускаемой погрешности опорного уровня в режиме импульсной модуляции не более ± 2,5 дБ. Параметры питания: напряжение переменного тока 220±22 (220±11 В и 115±5,75) В; частота 50±0,5 (от 388 до 428) Гц; содержание гармоник до 5 % Время непрерывной работы не менее 16 ч Потребляемая мощность не более 87 В•А |
|||||||||||||||||
