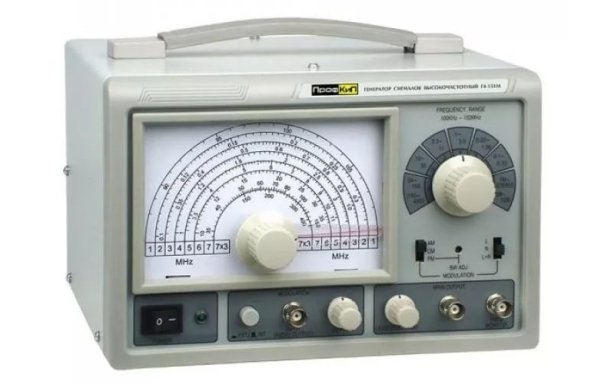

| НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-151М
Генератор сигналов высокочастотный ПРОФКИП Г4-151М служит для воспроизведения электромагнитного синусоидального сигнала. Это компактный лабораторный прибор, простой и надежный в эксплуатации. Генератор сигналов высокочастотный ПРОФКИП Г4-151М обладает широким диапазоном рабочих частот. Он применяется для проверки различной радиоаппаратуры, поскольку обладает оптимальными характеристиками точности и стабильности частоты. Сферой их практического применения является настройка различных приборов, в первую очередь, радиоприемных устройств ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-151М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| Частотный диапазон | 100 кГц … 150 МГц (гармоническая 450 МГц) |
| Точность | 5% (100 кГц … 330 кГц) 5% (320 кГц … 1060 кГц) 5% (1 МГц … 3.5 МГц) 6% (3.3 МГц … 11 МГц) 6% (10 МГц … 35 МГц) 8% (34 МГц … 150 МГц) |
| Внутренняя и внешняя модуляция | АМ, ЧМ |
| Внутренняя модуляция | аудиосигнал 1 кГц |
| Внешняя модуляция | входное сопротивление менее 600 Ом входная амплитуда менее 2.5 В |
| Амплитуда выходного сигнала | 0 мВ … 50 мВ, ослабление 20 дБ |
| АУДИОСИГНАЛ | |
| Частота | 1 кГц ±10% |
| Искажение | < 1% |
| Амплитуда выходного сигнала | от микровольт до 1 В |
| СТЕРЕОСИГНАЛ С ЧАСТОТНОЙ МОДУЛЯЦИЕЙ | |
| Частота | 88 МГц … 108 МГц |
| Внешняя модуляция | входное сопротивление менее 600 Ом входная амплитуда менее 15 мВ |
| ВЫХОД МОНИТОРИНГА ЧАСТОТЫ | |
| Частота | 100 кГц … 150 МГц |
| Уровень | ≥ 50 мВ |
ОБЩИЕ ДАННЫЕ ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-151М
• Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
• Габаритные размеры: 220х160х240 мм
• Вес: 4 кг
КОМПЛЕКТ ПОСТАВКИ ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-151М
• Генератор сигналов высокочастотный ПРОФКИП Г4-151М
• Кабель питания
• Руководство по эксплуатации
