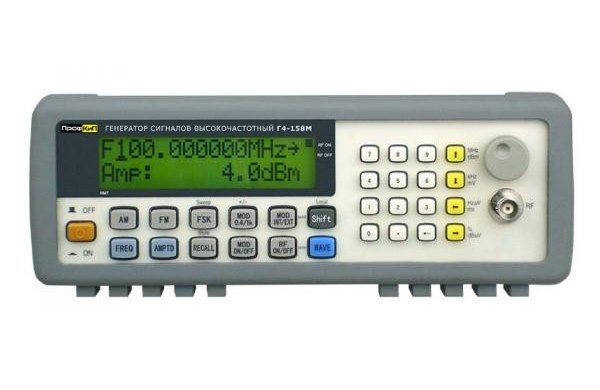

| НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-158М
ПРОФКИП Г4-158М - многофункциональный современный генератор сигналов ВЧ. Предназначен для регулировки, настройки и испытаний различной радиотехнической аппаратуры, работающей в режимах МК и AM, включая радиовещательную и связную аппаратуру с ОБП. Генератор сигналов высокочастотный ПРОФКИП Г4-158М использует технологию прямого цифрового синтеза (DDS) и представляют собой источник стабильных высокоточных выходных сигналов синусоидальной формы с частотным диапазоном от 100 кГц до 150 МГц и с уровнем выходного сигнала от -127 дБм до +13 дБм. Генератор сигналов высокочастотный ПРОФКИП Г4-158М может выдавать немодулированный сигнал, а также выдать сигналы с АМ, FM и FSK модуляциями и работать в режиме качания частоты. Генератор сигналов высокочастотный ПРОФКИП Г4-158М применяется для наладки, ремонта, лабораторных исследований, проведения многоцелевых тестов и стендовых испытаний приборов и систем, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, а также в образовательных или учебных целях. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-158М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| Частотный диапазон | 100 кГц … 150 МГц |
| Разрешение | 1 Гц |
| Точность частоты | ±25 ppm |
| Стабильность частоты | ±5 ppm /день |
| Выходной уровень | -117 дБм … + 13 дБм (300 МГц) -117 дБм ± 10 дБм (> 300 МГц) |
| Разрешение по амплитуде | 0.1 дБ |
| Выходной импеданс | 50 Ом |
| Нелинейность | ±1 дБ (выходной уровень = +4 дБм, частота < 400 кГц) |
| Ослабление | ±2 дБ (выходной уровень < -105 дБм) |
| Гармонические искажения | < -30 дБс (≤ 100 МГц) или -15 дБс (> 110 МГц) |
| ЧАСТОТНАЯ МОДУЛЯЦИЯ | |
| Отклонение | 0 кГц … 100 кГц |
| Разрешение | 100 Гц |
| Точность | 5% ±50 Гц |
| Частота модуляции | внутренняя 1 кГц или 400 Гц |
| АМПЛИТУДНАЯ МОДУЛЯЦИЯ | |
| Глубина | 0% … 70% (120% максимум) |
| Точность | ± (1.5% +7% установленного значения) |
| Частота модуляции | внутренняя 1 кГц или 400 Гц внешняя: 20 Гц … 10 кГц |
| Искажение | < 5% |
| ИСТОЧНИК МОДУЛЯЦИИ | |
| Импеданс | 600 Ом (BNC) |
| Внутренний источник модуляции | частота 1 кГц или 400 Гц, амплитуда 1 Впик |
| Внешний источник модуляции | амплитуда: 0 Впик … 1 ВПик |
| МОДУЛИРУЮЩИЙ ГЕНЕРАТОР (опционально) | |
| Частотный диапазон | 1 Гц … 1 МГц |
| Форма модулирующего сигнала | синус, меандр, импульс, треугольник |
| Амплитуда выходного сигнала | 0.1 Впик-пик …6.0 Впик-пик (с нагрузкой 600 Ом) |
| Фазовый сдвиг | 0.1° … 360° |
| Фазовое разрешение | 0.1° |
ОБЩИЕ ДАННЫЕ ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-158М
• Питание: 110 В … 127 В ±10%, 50 Гц ±2 ГЦ, 220 В … 240 В ±10%, 60 Гц ±2 Гц
• Габаритные размеры: 240х90х363 мм
• Вес: 3 кг
КОМПЛЕКТ ПОСТАВКИ ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-158М
• Генератор сигналов высокочастотный ПРОФКИП Г4-158М
• Кабель BNC-BNC
• Кабель RS-232
• Кабель питания
• Руководство по эксплуатации
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-158М
• Интерфейс GPIB
