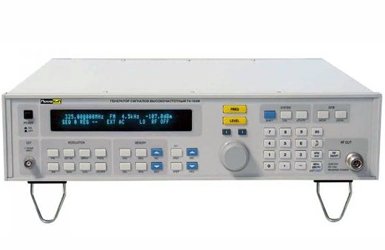

| НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-164М
Генератор сигналов высокочастотный ПРОФКИП Г4-164М является современным генератором синтезированных сигналов в диапазоне частот от 200 кГц до 1000 МГц, с микропроцессорным управлением. Стандартные функции включают в себя широкий диапазон (до 100 кГц) девиации частоты, функцию самокалибровки, расширенную диагностику пользователя, автоматическое включение последовательности испытаний, и наличие энергонезависимых ячеек памяти для хранения до 300 различных настроек (с использованием интерфейса генератора). ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-164М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| Частотный диапазон | 200 кГц … 1000 МГц |
| Разрешение | 1 Гц |
| Точность установки | ±(2 х 10-7) |
| Нестабильность частоты | ±(1 х 10-8) |
| ВЫХОДНОЙ УРОВЕНЬ | |
| Диапазон | -127 дБм … +13 Дбм (с нагрузкой 50 Ом) |
| Дискретность установки | 0.1 дБ |
| Точность установки уровня | ±0.8 дБ (типичная) ±1.2 дБ (при уровне0 дБм) |
| Точность установки ослаблений аттенюатора | ±1.0 дБ (-4 дБм … + 13 дБм) ±1.5 дБ (-4 дБм … -37 дБм) ±(1.5 дБ + 0.1 дБ /10 дБ) (-37 дБм … -127 дБм) |
| Гармоники несущей | ≤ -30 дБ при уровне не превышающем 10 дБм |
| Субгармоники | ≤ -25 дБс (> 550 МГц) |
| Негармонические составляющие | ≤ -50 дБс (< 137.5 МГц) ≤ -60 дБс (137.5 МГц … 1000 МГц) |
| ПАРАЗИТНАЯ МОДУЛЯЦИЯ НЕМОДУЛИРОВАННОГО СИГНАЛА | |
| Паразитная ЧМ | < 30 Гц (< 137.5 МГц) < 5 Гц (137.5 МГц … 275 МГц) < 10 Гц (275 МГц … 550 МГц) < 20 Гц (550 МГц … 1000 МГц) |
| Паразитная АМ | < -65 Дбс (50 Гц … 15 кГц) |
| МОДУЛЯЦИЯ | |
| Внутренняя модуляция | 10 Гц … 20 кГц с шагом 10 Гц (до 10 кГц) 100 кГц (10 кГц … 20 кГц) фиксированные частоты: 400 Гц, 1 кГц, 3 кГц |
| Погрешность установки | ±1% (100 Гц … 20 кГц) ±5% (до 100 Гц) |
| Внешняя модуляция | АМ: 50 Гц … 20 кГц ЧМ: 50 Гц … 100 кГц вход: 600 Ом, 1.5 Впик (относительно 1 кГц) |
| ЧМ СИГНАЛ | |
| Девиация частоты | 0.0 кГц …100 кГц |
| Дискретность установки | 0.1 кГц |
| Погрешность установки | ±10% при значении девиации 0.6 кГц … 1.6 кГц ±15% при значении девиации 1.6 кГц … 100 кГц |
| Коэффициент гармоник огибающей | < 2% (частота модуляции 1 кГц, девиация 75 кГц) |
| Паразитная АМ | < 2% (1 МГц … 1000 МГц, модуляция 1 кГц, максимальная девиация) |
| АМ СИГНАЛ | |
| Коэффициент АМ | 0.0% … 100% (уровень несущей ≤ 7 дБм) |
| Дискретность установки | 0.1% |
| Погрешность установки | от ±5% при коэффициенте АМ до 90% |
| Коэффициент гармоник огибающей | < 10% (5% … 50%)< 20% (50% … 90%) |
ОБЩИЕ ДАННЫЕ ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-164М
• Обеспечивается защита при подаче от внешнего источника: до 25 Вт, до 25 В постоянное
• Питание: 115 В /230 В, 50 Гц /60 Гц
• Габаритные размеры: 115х430х410 мм
• Вес: 14 кг
КОМПЛЕКТ ПОСТАВКИ ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-164М
• Генератор сигналов высокочастотный ПРОФКИП Г4-164М
• Кабель N-типа
• Кабель питания
• Руководство по эксплуатации
