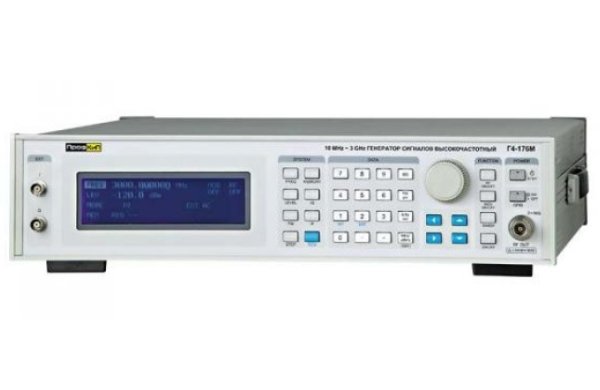

| НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-176М
ПРОФКИП Г4-176М является программируемым векторным генератором синтезированных сигналов в диапазоне частот от 10 МГц до 3 ГГц. Генератор сигналов высокочастотный ПРОФКИП Г4-176М рекомендуется к использованию для проектирования и разработки будущих поколений беспроводных систем связи и вещания цифрового телевидения, кабельного телевидения и спутникового телевидения. Идеально подходит для использования с любым цифровым оборудованием и ВЧ-компонентами с высочайшими эксплуатационными характеристиками. А так же генератор сигналов высокочастотный ПРОФКИП Г4-176М рекомендуется для тестирования производственных линий. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-176М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| Частотный диапазон | 10 МГц … 3000 МГц |
| Разрешение | 1 Гц |
| Точность | ±2 х 10-6 (2 ppm) |
| Защита выхода | обеспечивается защита при подаче от внешнего источника: до 25 Вт (максимум) |
| ВЫХОДНОЙ УРОВЕНЬ | |
| Диапазон | -120 дБм … 0 Дбм |
| Дискретность установки | 0.1 дБ |
| Погрешность установки уровня | ±2 дБ (-30 дБм … 110 дБм) |
| КСВН | < 1.5 |
| Выходное сопротивление | 50 Ом |
| СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ | |
| Фазовый шум | -92.0 дБс /Гц (при отстройке на 10 кГ) |
| Гармоники несущей | ≤ -30 дБс |
| Негармонические составляющие | ≤ -50 дБс |
| РЕЖИМ ПЕРЕНОСА ПЧ | |
| Значения частот на входе ПЧ | 36 МГц или 70 МГц |
| Входной уровень | -20 дБмВт … 0 дбмВт |
| Входное сопротивление | 50 Ом |
| ВНЕШНЯЯ I/Q МОДУЛЯЦИЯ | |
| Входной уровень | 1 Впик |
| Импеданс | 50 Ом |
| Тип соединителя | BNC |
ОБЩИЕ ДАННЫЕ ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-176М
• Питание: 115 В /230 В, 50 Гц /60 Гц
• Габаритные размеры: 130х430х435 мм
• Вес: 18 кг
КОМПЛЕКТ ПОСТАВКИ ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-176М
• Генератор сигналов высокочастотный ПРОФКИП Г4-176М
• Кабель N-типа
• Кабель питания
• Руководство по эксплуатации
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-176М
• Интерфейс GPIB
