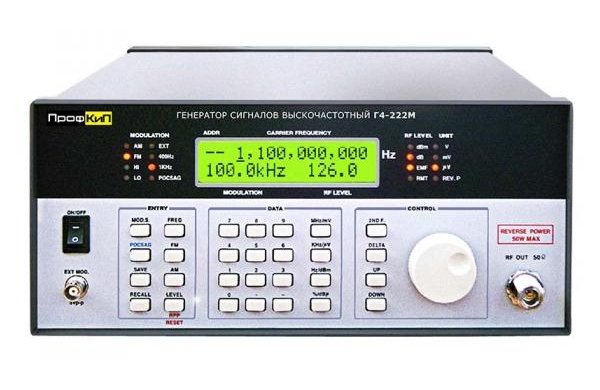

| НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-222М
Генератор сигналов высокочастотный ПРОФКИП Г4-222М предназначен для проверки и настройки аппаратыры связи, телевизионной приемопередающей аппаратуры, работающей в режимах HK, и модуляций AM, ФМ. Генератор сигналов высокочастотный ПРОФКИП Г4-222М успешно применяется в условиях лабораторий и цехов, в ремонтных и поверочных службах, в том числе в составе автоматизированных рабочих мест. Прибор имеет полностью цифровое управление с памятью, которая хранит до 100 предустановок. Органы управления генератора сигналов высокочастотного ПРОФКИП Г4-222М позволяют удобно работать с прибором, обеспечивая как плавную перестройку параметров, так и точную установку. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-222М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| Частотный диапазон | 5 кГц … 1100 МГц |
| Дисплей | 16 цифр, 2 строки |
| Разрешение | 1 кГц, 1.25 кГц (5 кГц … 499.9 МГц) 2.5 кГц (500 МГц … 1100 МГц) |
| Точность | ±1.0 х 10-6 |
| ВЫХОДНОЙ УРОВЕНЬ | |
| Диапазон | -14 дБмкВ … -126 дБмкВ (100 МГц) |
| Дисплей | 16 цифр, 2 строки |
| Разрешение | 0.1 дБ |
| Точность | ±1.5 дБ (100.0 дБмкВ … - 126 дБмкВ) ±2 дБ (-14 дБмкВ … - 100 дБмкВ) |
| Выходной импеданс | 50 Ом |
| МОДУЛЯЦИЯ (внутренняя) | |
| Диапазон | 1 кГц или 400 Гц ±2% |
| МОДУЛЯЦИЯ (внешняя) | |
| Входной импеданс | 100 кОм |
| Входной уровень | 0 В … 2 В |
| Частотный диапазон | FM: 20 Гц … 100 кГц АМ: 20 Гц … 10 кГЦ |
| Частотный отклик | ±1 дБ (1 кГц) |
| ЧАСТОТНАЯ МОДУЛЯЦИЯ | |
| Диапазон | 0.0 кГц … 100 кГц |
| Разрешение | 0.1 кГц |
| Точность | ±3% |
| АМПЛАТУДНАЯ МОДУЛЯЦИЯ | |
| Диапазон | 0.0% … 99.9% |
| Разрешение | 0.1% |
| Точность | ±5% |
ОБЩИЕ ДАННЫЕ ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-222М
• Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
• Габаритные размеры: 134х300х330 мм
• Вес: 8.5 кг
КОМПЛЕКТ ПОСТАВКИ ГЕНЕРАТОРА СИГНАЛОВ ВЫСОКОЧАСТОТНОГО ПРОФКИП Г4-222М
• Генератор сигналов высокочастотный ПРОФКИП Г4-222М
• Кабель питания
• Руководство по эксплуатации
